Besondere Merkmale Beinstützenaufnahmen
7.3.3

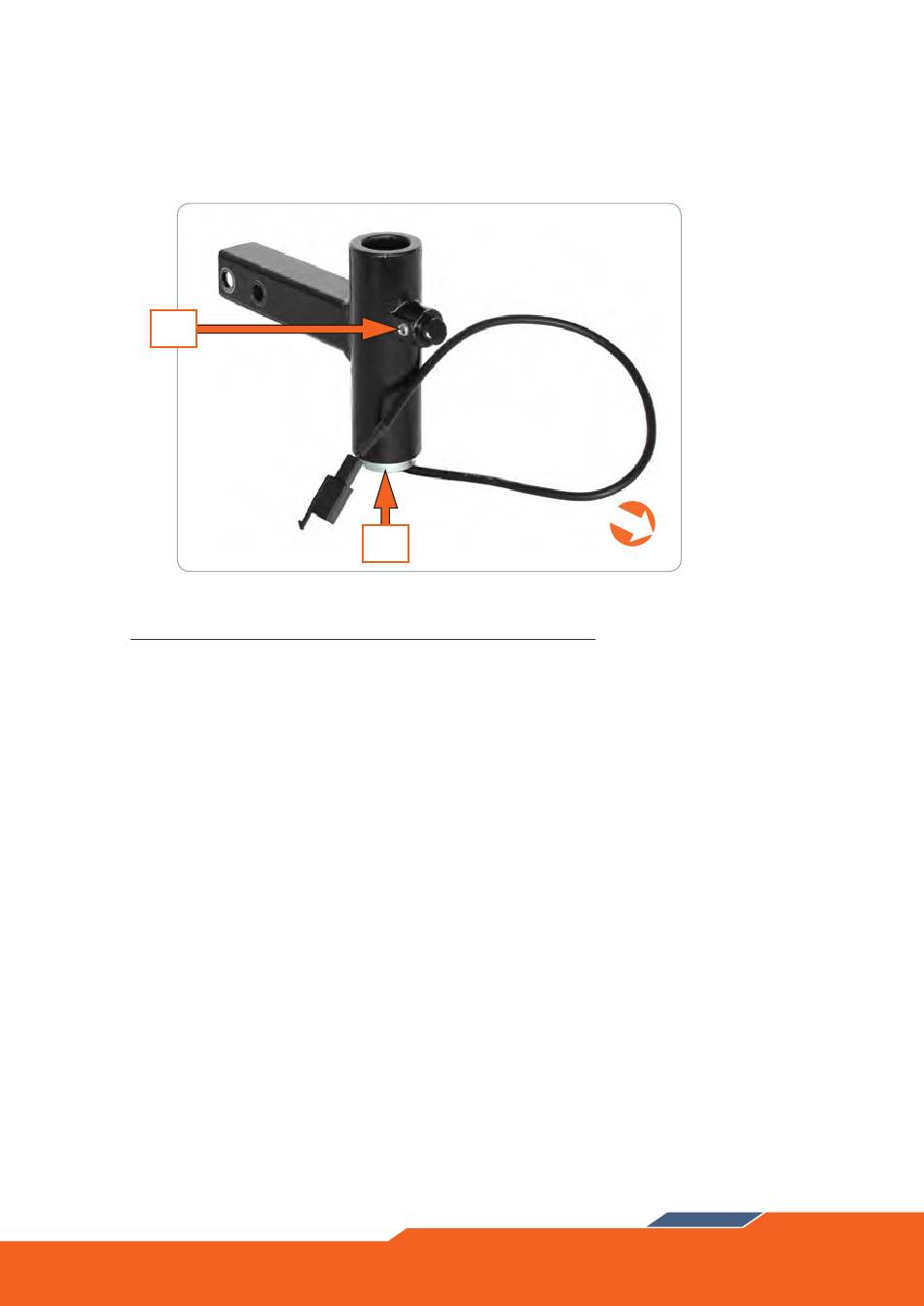

1. Madenschraube für Spielausgleich
2. Kontaktgehäuse (eingeschraubt)
1
Zu Pos. 1 - Seitenspiel der Beinstützen eliminieren
Nutzen Sie die Madenschraube (Pos. 1) um effektiv jegliches Seitenspiel
der Beinstützen zu eliminieren. Gehen Sie bei der Einstellung wie folgt vor:
1. Setzen Sie die Beinstütze in den Aufnahmesockel ein und verrie-
geln Sie die Beinstütze.
2. Verwenden Sie einen 3mm Inbusschlüssel. Der Schraubenkopf
muss zur Innenseite der Beinstützen zeigen.
3. Bewegen Sie die Beinstütze mit leichtem Druck nach links und
rechts.
4. Ziehen Sie dabei die Madenschraube mit leichter Kraft an, bis
das Spiel entfernt wurde.
5. Prüfen Sie danach das einwandfreie Einrasten der Beinstützen.
6. Gegebenenfalls müssen Sie für den perfekten Sitz die Maden-
schraube minimal lösen.
Die Beinstütze muss sich ohne Krafteinwirkung arretieren lassen.
D ETZ E-Fahrer Cyrius MA Version 1.3.0 DE
I
2
Abb. 25
