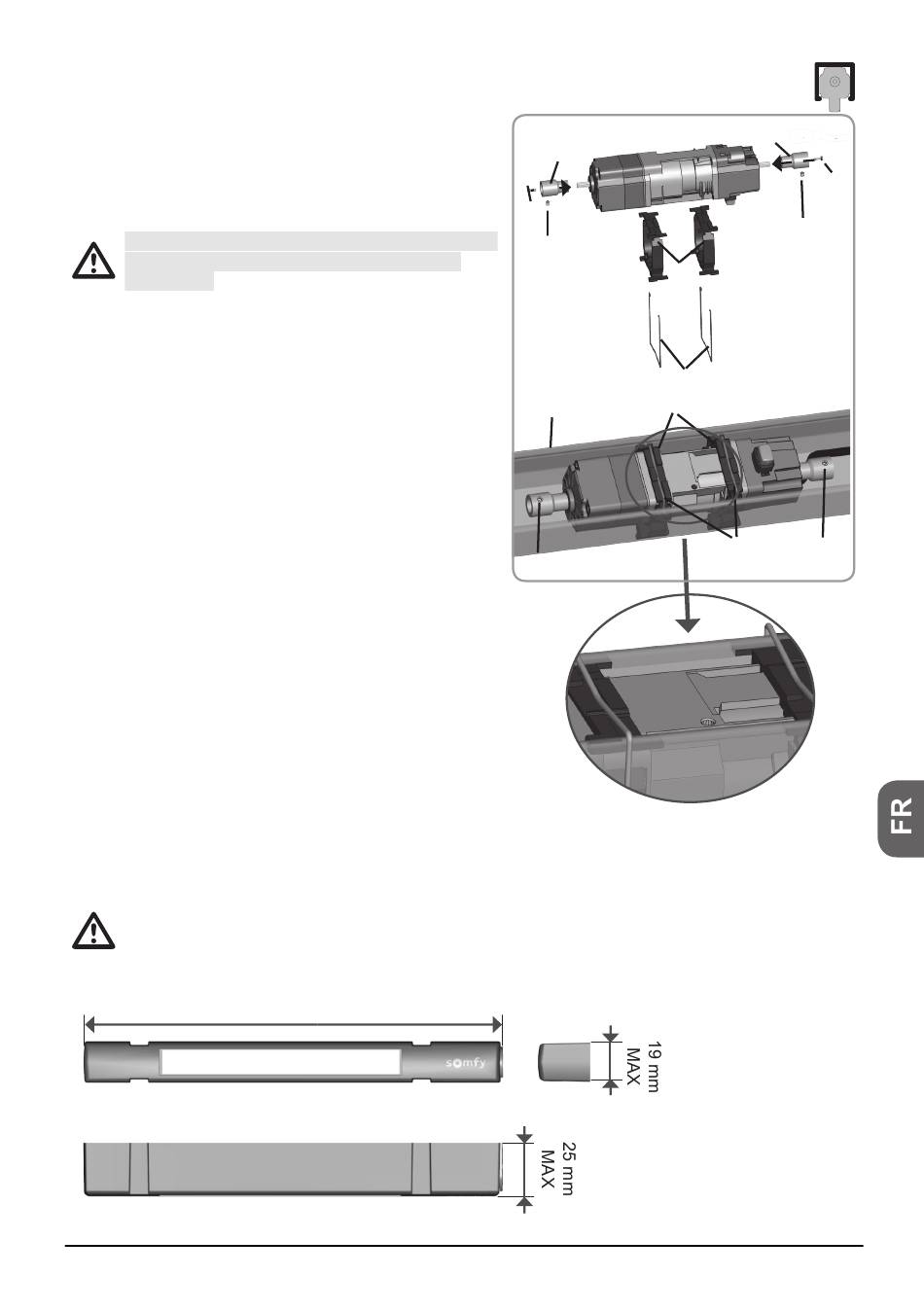

4.5 caisson 67 x 66 mm ouvert en bas

• Vissez les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S'assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Monter les deux adapteurs de caisson (8) sur le moteur.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4).

4.6 Platine J4 io

La platine J4 io est livrée branchée au moteur, elle doit être intégrée dans ou à l'extérieur du caisson.
En cas d'utilisation d'un capteur Somfy, la platine J4 io doit être fixée à l'extérieur du caisson.
© 2013 Somfy SAS. All rights reserved. 06/2013
191 mm
1
2
7
8
5
8
4
7
1
2
7
5
7
11
