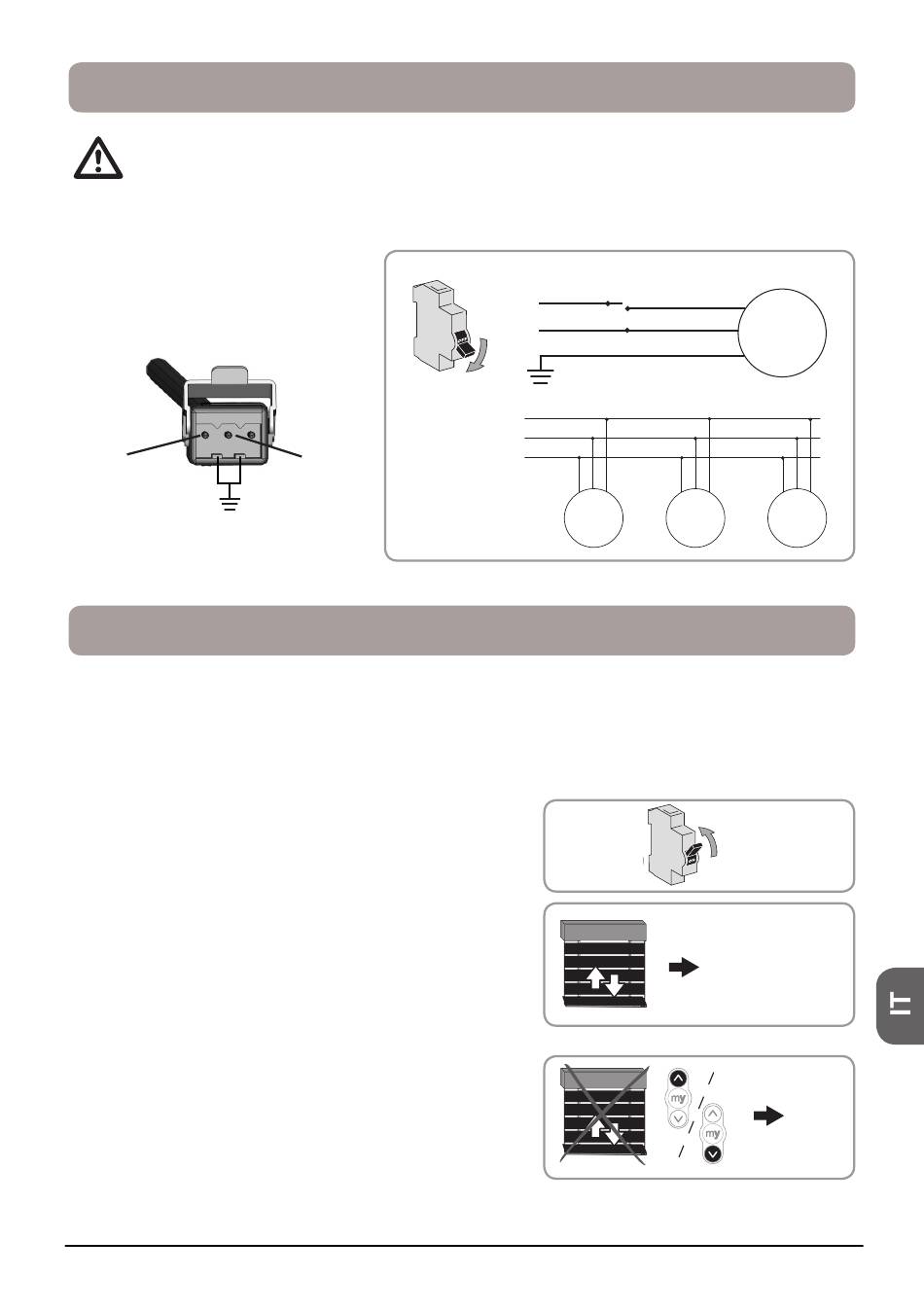

5. caBlaGGIo

• Disinserire l'alimentazione.
Questo motore non deve essere collegato ad un trasformatore d'isolamento.
Solo il ricevitore io cod.: 1811130 può essere collegata al motore J4 io.
• Collegare il gruppo motore e ricevi-
tore tenendo conto delle informazioni
riportate nella seguente tabella:
1 2 3
Neutro
(Blu)
Terra (verde-Giallo)

6. MEssa IN sERvIzIo

Il manuale descrive la messa in servizio effettuata esclusivamente con un trasmettitore locale io Somfy di
tipo Situo mobile io VB che garantisce una precisione migliore nel momento dell'inclinazione delle lamelle.
Per una messa in servizio effettuata con altri tipi di trasmettitori io, consultare il manuale corrispondente.
6.1. Identificazione delle fasi di regolazione già effettuate
Deve essere alimentato un solo motore alla volta.
Mettere sotto tensione e seguire la procedura «a» o «b», a
seconda della reazione del frangisole orientabile:
a) Il frangisole orientabile effettua un breve movimento
I fine corsa sono regolati e nessun trasmettitore
Somfy è programmato.
Passare al capitolo 6.5 «Programmazione del primo trasmetti-
tore locale io Somfy».
o
b) Il frangisole orientabile non si muove
Premere il pulsante salita o Discesa e seguire
la procedura «c» o «d», a seconda della reazione della
tenda:
© 2013 Somfy SAS. All rights reserved. 06/2013
comune
(Nero)
comune
Nero (2)
Neutro
Blu (1)
Terra
verde-Giallo
Motore
comune
Neutro
Terra
M
M M
Motore
M
M
M M
M
Programmazione del
primo trasmettitore
locale Somfy
c d
ou
