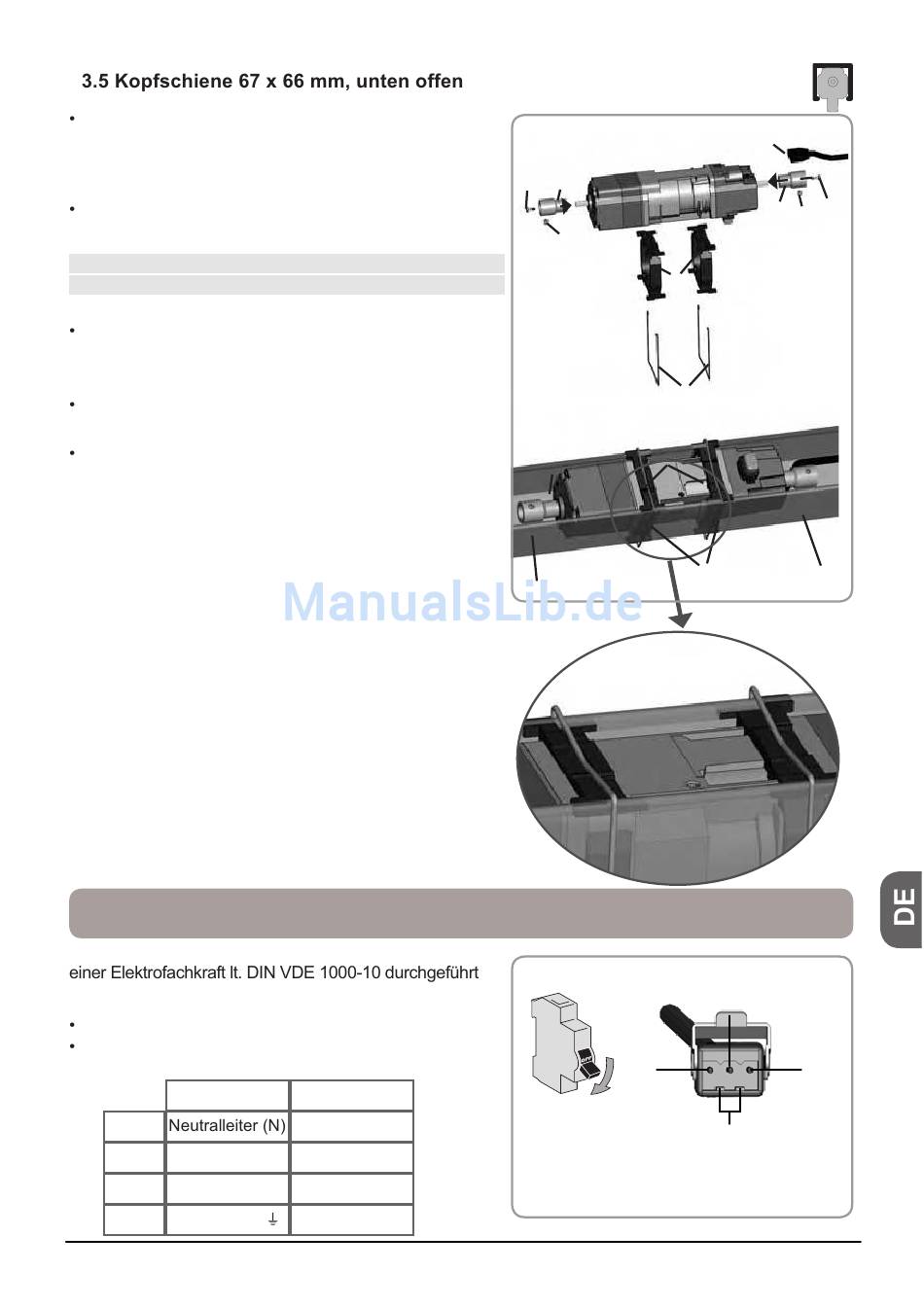

Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
F Anzugsmoment = 1,1 Nm
Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
Schieben Sie den Antrieb in die Kopfschiene (4).
Fixieren Sie den Antrieb mithilfe der Halteklammern (5)
in der Kopfschiene (4).
4. VERKABELUNG
Achtung: Das Anschließen der Verkabelung darf nur von
werden.
Unterbrechen Sie die Spannungsversorgung.
Schließen Sie den Antrieb gemäß den Angaben in unten
stehender Tabelle an:
230 V ~ 50 Hz
1
2
Phase (L)
3
-
4
Schutzleiter ( )
© 2011 Somfy SAS. All rights reserved. 06/2011
Antriebskabel
Blau
Schwarz
-
Gelb-Grün
1
2
7
8
5
8
4
5
7
1
3
2
1
7
7
2
3
4
