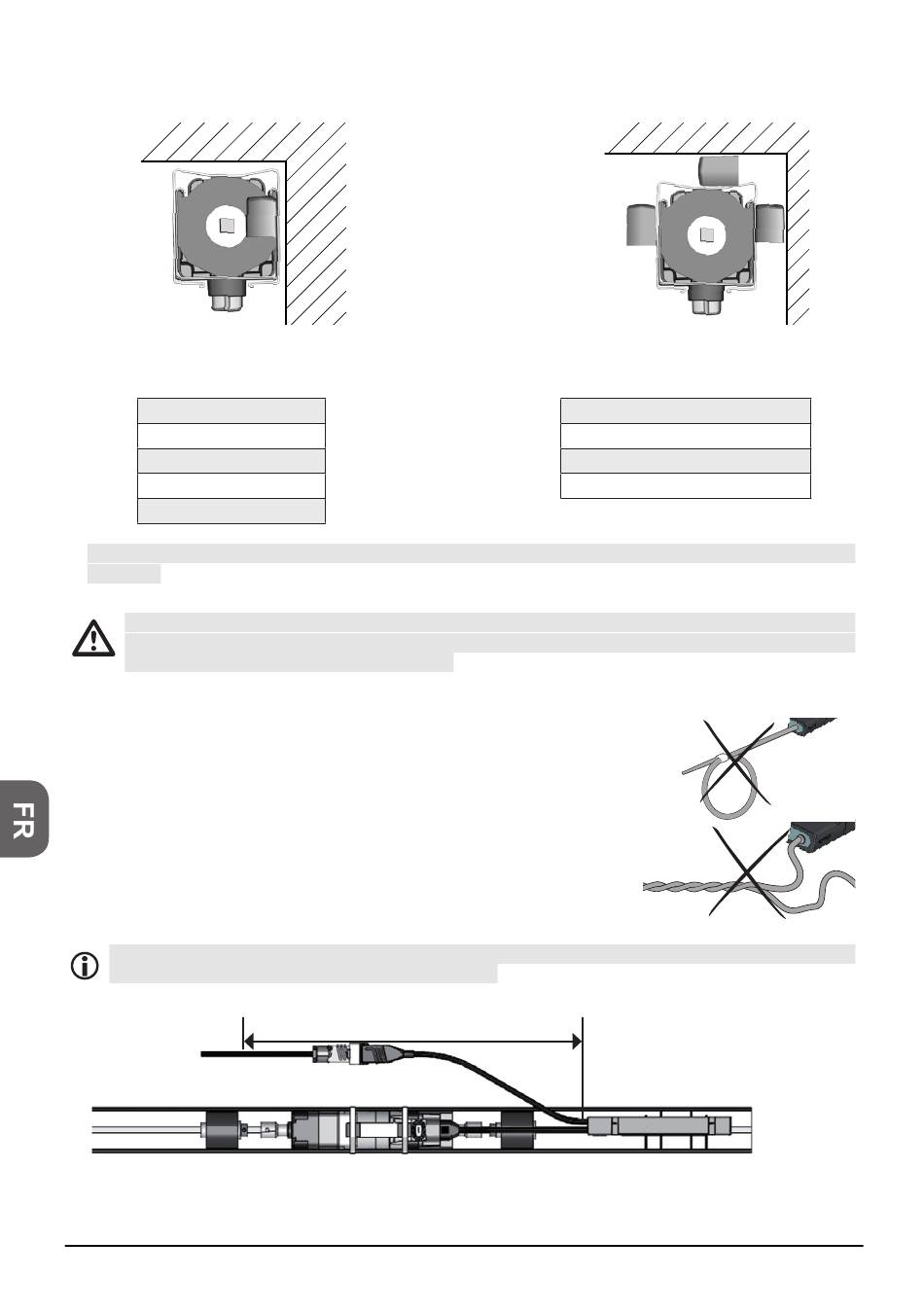

Montage à l'intérieur du caisson
• Le montage de la platine J4 io à l'intérieur d'un ca isson est compatible avec les caissons et axes
suivants :
CAISSON
57 x 51 mm
58 x 56 mm
78 x 67 mm
65 x 64 mm
Afin de fixer la platine à l'intérieur du caisson, vous pouvez utiliser la bande adhésive double face ref :
9016646.
La fixation de la platine à l'aide de la bande adhésive double face est garantie à des températures de
-30°C à 70°C. Cependant pour l'assurance d'une tenue correcte dans le temps, il est indispensable
de coller cette bande sur une surface propre.
• Il est interdit de faire une boucle complète sur le câble d'alimentation de la
platine J4 io.
• Ne pas entrelacer le câble d'alimentation de la platine J4 io avec un autre
câble.
Pour voir une bonne transmission du signal radio, il est nécessaire de faire sortir du caisson le câble
d'alimentation de la platine J4 io sur au moins 30 cm.
12
L ≥ 30 cm
© 2013 Somfy SAS. All rights reserved. 06/2013
Montage à l'extérieur du caisson
AXE
Jusqu'à hexagonal de 14 mm
Jusqu'à carré de 14 mm
Jusqu'à diamètre 14 mm
