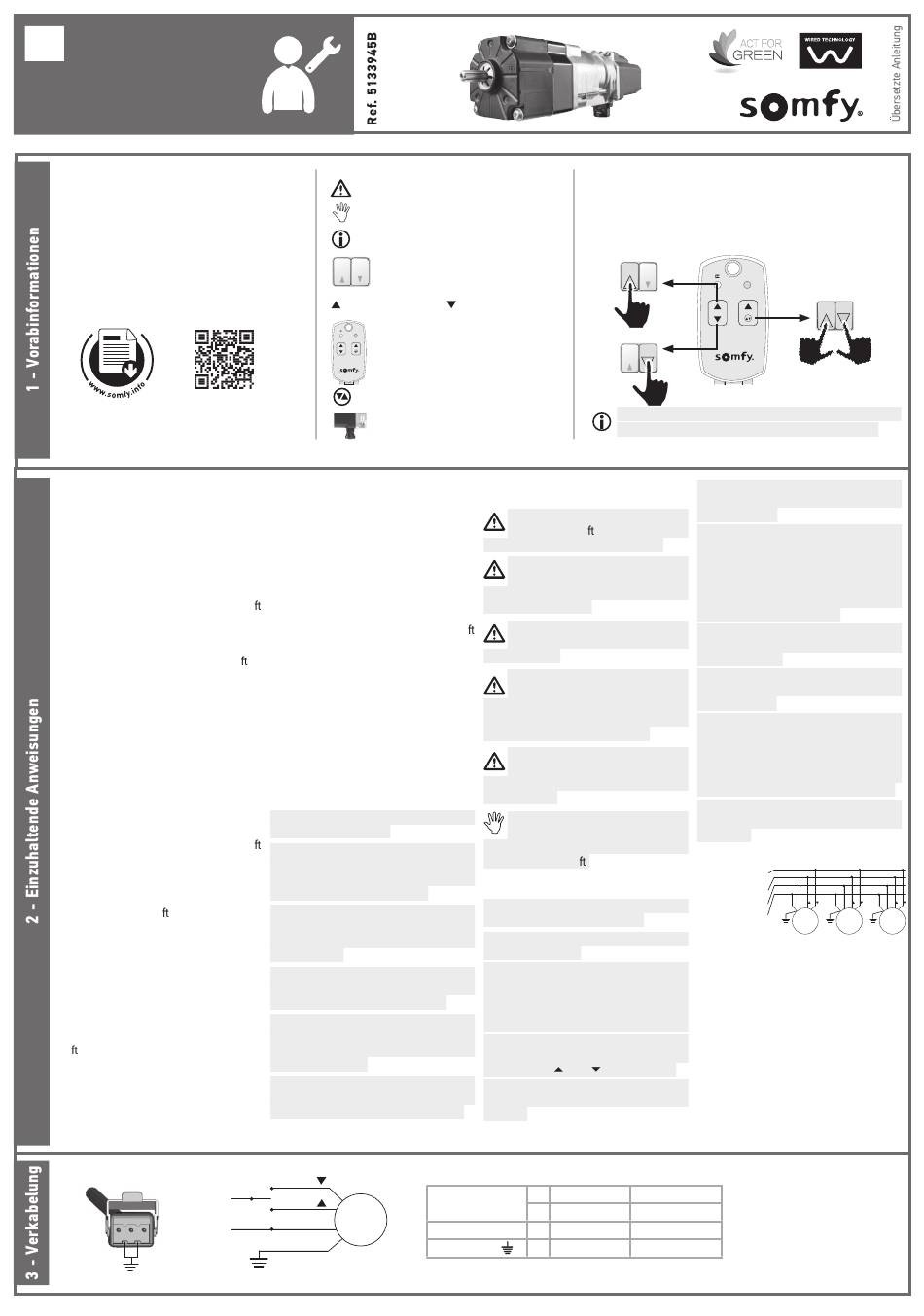

SOMFY J4 WT Protect Kurzanleitung

J4 WT Protect
DE
Kurzanleitung

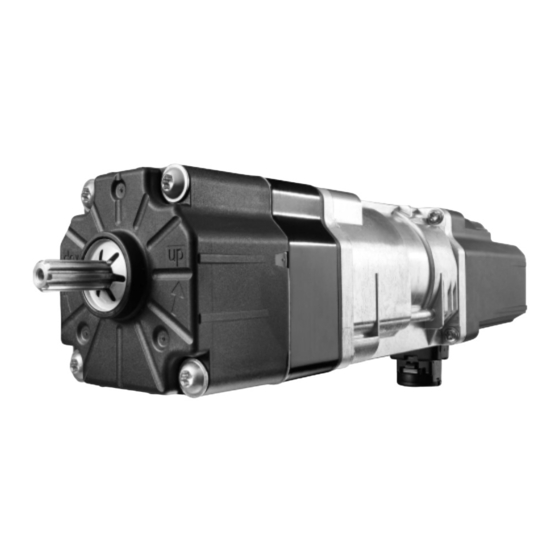

Antrieb J4 für Außenjalousien
ANLEITUNG
In dieser Kurzanleitung werden die wichtigen
Phasen der Installation des Antriebs Schritt
für Schritt erläutert.
Weitere Informationen zur Installation des
Antriebs sind auch online verfügbar:
www.somfy.info
Die vorliegenden Anweisungen sind
für alle Antriebe J4 WT Protect gültig,
die im derzeit gültigen Produktkatalog
aufgeführt sind.
ANWENDUNGSBEREICH
Der Antrieb J4 ist für alle Arten von
Jalousien mit wendbaren Lamellen
geeignet.
Der Installateur, eine Elektrofachkra
nach DIN VDE 1000-10
Antriebe und Automatisierungen
im Haustechnikbereich, muss die
gültigen Normen und Vorschri en
des Landes befolgen, in dem das
Produkt installiert wird, wie z. B. die
Norm EN 13561 für Markisen.
HAFTUNG
Lesen Sie diese Anweisungen vor
der Installation und Verwendung des
Antriebs sorgfältig durch. Befolgen
Sie neben den Anweisungen in dieser
Anleitung auch die ausführlichen
Hinweise in den
Sicherheitsanweisungen.
Der Antrieb muss von einer fachlich
qualifizierten Person (Elektrofachkra
nach DIN VDE 1000-10)
Antriebe und Automatisierungen im
Haustechnikbereich entsprechend
den Somfy-Anweisungen und den
geltenden Vorschri en im Land der
Inbetriebnahme installiert werden.
Jede Verwendung des
außerhalb des oben beschriebenen
Anwendungsbereichs ist untersagt.
Im Falle einer nicht bestimmungs-
gemäßen Verwendung, wie auch bei
Nichtbefolgung der Hinweise in dieser
Anleitung und in den beiliegenden
Sicherheitsanweisungen entfällt die
Ha ung und Gewährleistungspflicht
von Somfy.
Stecker des Antriebs
1 2 3
Images are not contractually binding.
LEXIKON
Sicherheitshinweis
Achtung!
Information
„Nach oben"-Taste /
RTS
WT
WT-Taste auf dem Montagekabel
Der Installateur hat seine Kunden
über die Verwendungs-
Wartungsbedingungen des Antriebs
zu informieren und muss ihnen die
Gebrauchs- und Wartungsanweisungen
sowie die
Sicherheitsanweisungen
der Installation aushändigen. Ggf.
erforderliche Kundendiensteingriffe
an dem Antrieb sind von einer fachlich
für
qualifizierten Person (Elektrofachkra
nach DIN VDE 100-10) für Antriebe
und Automatisierungen
Haustechnikbereich durchzuführen.
Falls Sie Fragen zur Installation
des Antriebs haben oder weitere
Informationen wünschen, wenden
Sie sich an den Somfy-Kundendienst
oder besuchen Sie unsere Website
www.somfy.com.
ALLGEMEINE
SICHERHEITSHINWEISE
beiliegenden
Die Anlage ist gegen unbefugte
Bedienung zu sichern.
Beachten sie die Montage- und
für
Bedienungsanleitungen, insbesondere
die Sicherheitshinweise des Herstellers
des zu betreibenden Produkts.
Entfernen des
Antriebs: Entfernen Sie das Netzkabel
nur mit dem mitgelieferten Werkzeug,
Antriebs
Ref. 9017811.
Der Antrieb, das
und die Laufzeit müssen auf die
Gesamtanlage abgestimmt sein.
Die beweglichen Teile der Antriebe,
die weniger als 2,50 m über dem
Boden betrieben werden, müssen
gesichert werden.
Trennen Sie alle Anschlusskabel von
der Spannungsversorgung, bevor Sie
Arbeiten an der Anlage vornehmen.
3
Antrieb
L
2
M
1
N
Bedieneinheit, Typ Drucktaster
ohne Verriegelung
„Nach unten"-Taste
Montagekabel
Ref. Europa: 9015971
Ref. Schweiz: 9016772
Schaltfühler
SICHERHEITSHINWEISE FÜR DIE
VERKABELUNG
und
Dieses Produkt darf nur von einer
Elektrofachkra
1000-10 angeschlossen werden!
beiliegenden
Schützen und isolieren Sie Kabel
nach
am Durchgang
Metallwand mit einer Muffe oder
Kabeldurchführung.
Die Kabel sind zu befestigen, um
Kontakt mit beweglichen Teilen
zu vermeiden.
im
Wenn der Antrieb im Freien und
mit einem Netzkabel vom Typ
H05-VVF verwendet wird, verlegen Sie
das Kabel in einem UV-beständigen
Rohr z. B. in einem Kabelkanal.
Das Netzkabel des Antriebs
muss immer zugänglich bleiben,
damit es problemlos ausgewechselt
werden kann.
Verlegen Sie das Netzkabel
immer mit einer Schleife nach
unten, um zu verhindern, dass Wasser
in den Antrieb läu .
SPEZIFISCHE HINWEISE
Schließen Sie den Antrieb nicht an
Netzkabels des
einen Trenntransformator an.
Verwenden Sie den Antrieb nicht mit
Netzfreischaltern.
Verwenden Sie nur mechanische oder
Drehmoment
elektromechanische Schalter (z. B.
Relais) für die Steuerung der Antriebe.
Die Kontakte der Relais dürfen nicht
mit Kondensatoren überbrückt werden.
Verwenden Sie im Betriebsmodus
keine Schalter, die den gleichzeitigen
Kontakt von
Der Antrieb darf nicht mit einem
Halbleiterrelais oder Triac betrieben
werden.
3
Phase (L)
2
Neutralleiter (N) 1
Schutzleiter ( )
MONTAGEKABEL
Sie können das Montagekabel oder eine Bedieneinheit
vom Typ Drucktaster ohne Verriegelung verwenden. Die
durchzuführenden Vorgänge sind vergleichbar; siehe unten:
Die Bedieneinheit vom Typ „Drucktaster ohne
Verriegelung" eignet sich nur für die Installation.
Informationen zur richtigen Verkabelung
finden Sie in den Anweisungen des
Steuersystems.
nach DIN VDE Beachten
die ein „automatisches Laufzeiter-
kennungsverfahren"
die Empfehlungen des Controller-
durch eine
Herstellers: Der N-Leiter des Controllers
muss mit dem N-Leiter eines jeden
Antriebs verbunden werden.
Ein Befehl muss mindestens 200 ms
dauern, damit er vom Antrieb richtig
ausgeführt wird.
Zwischen „Nach oben"- und „Nach
unten"-Befehlen müssen mindestens
500 ms liegen.
Der Antrieb kann parallel verkabelt
werden. Beachten Sie in diesem
Fall die maximale Belastung des
verwendeten
(Spitzenstrom des Antriebs beim
Einschalten: 9 A in den ersten 3 ms).
Achten Sie bei den Antrieben auf den
richtigen Anschluss von Phase und
Nullleiter:
Gemeinsame Leitung
(nach unten)
Gemeinsame Leitung
(nach oben)
Neutralleiter
Schutzleiter
und ermöglichen.
Nach unten Braun
Nach oben Schwarz
Blau
Grün-gelb
RTS
WT
Sie für Steuersysteme,
verwenden,
Schalters/Controllers
M M M
1/2
