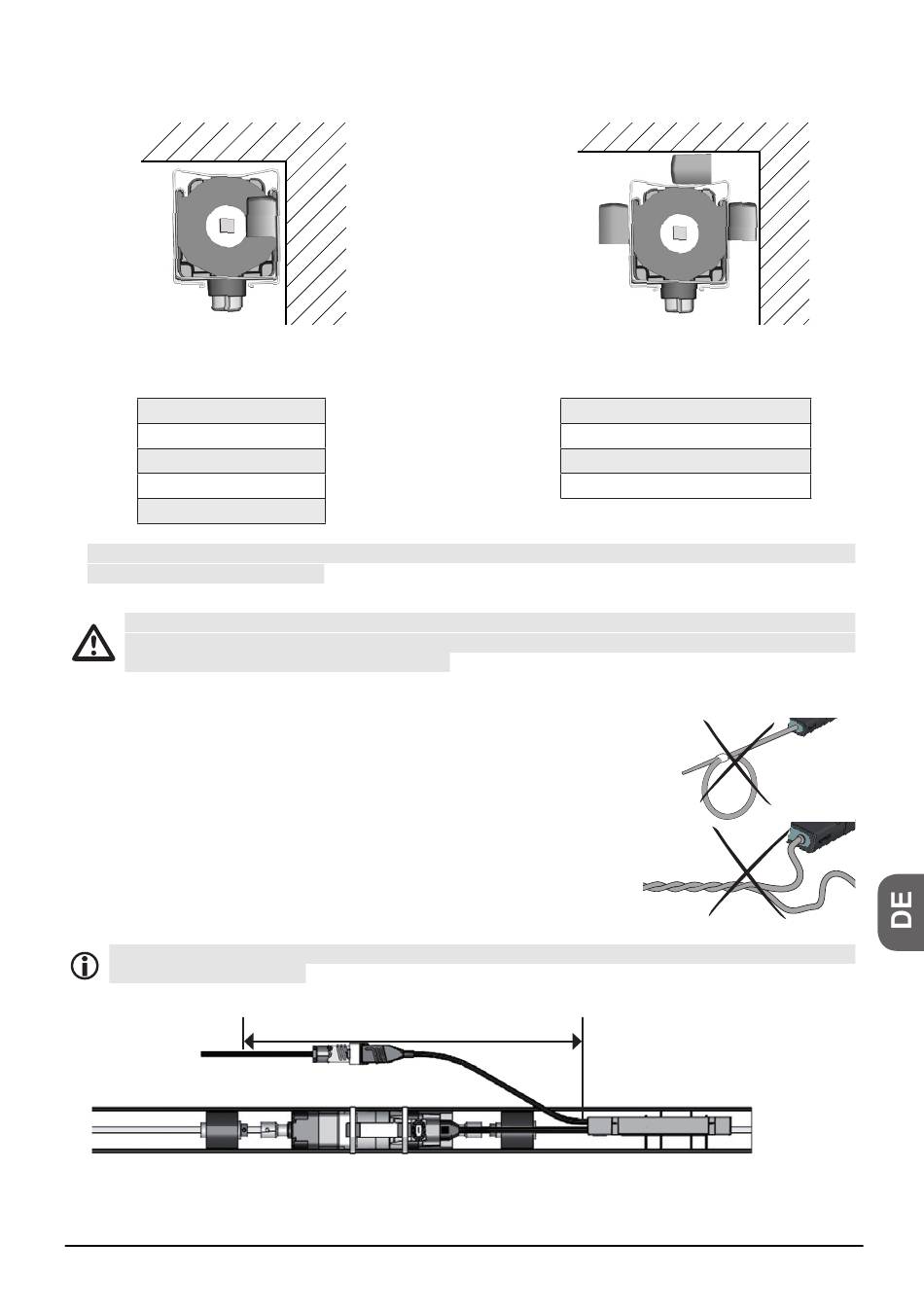

Montage innerhalb der Kopfschiene
Die Montage der J4 io Plate innerhalb der Kopfschiene ist mit folgenden Kopfschienen und Wellen
kompatibel:
KOPFSCHIENE
57 x 51 mm
58 x 56 mm
78 x 67 mm
65 x 64 mm
Zur Befestigung der J4 io Plate in der Kopfschiene können Sie das doppelseitige Klebeband
verwenden, Best.-Nr.: 9016646.
Die Befestigung der Plate mit Hilfe des doppelseitigen Klebebands garantiert sicheren Halt bei Tem-
peraturen von -30°C bis 70°C. Zur Sicherstellung einer dauerhaften Verbindung das Klebeband un-
bedingt auf eine saubere Oberfläche kleben.
• Das Versorgungskabel das J4 io plate darf keinesfalls eine vollständige
Schleife bilden.
• Das Versorgungskabel des J4 io plate sollte nicht mit einem anderen Kabel
verdrillt sein.
Für einen guten Funkempfang müssen mindestens 30 cm des Netzkabels des J4 io plate außerhalb
der Kopfschiene verlaufen.
© 2013 Somfy SAS. All rights reserved. 06/2013
L ≥ 30 cm
Montage außerhalb der Kopfschiene
WELLE
Sechskant bis 14 mm
Vierkant bis 14 mm
Bis Durchmesser 14 mm
31
