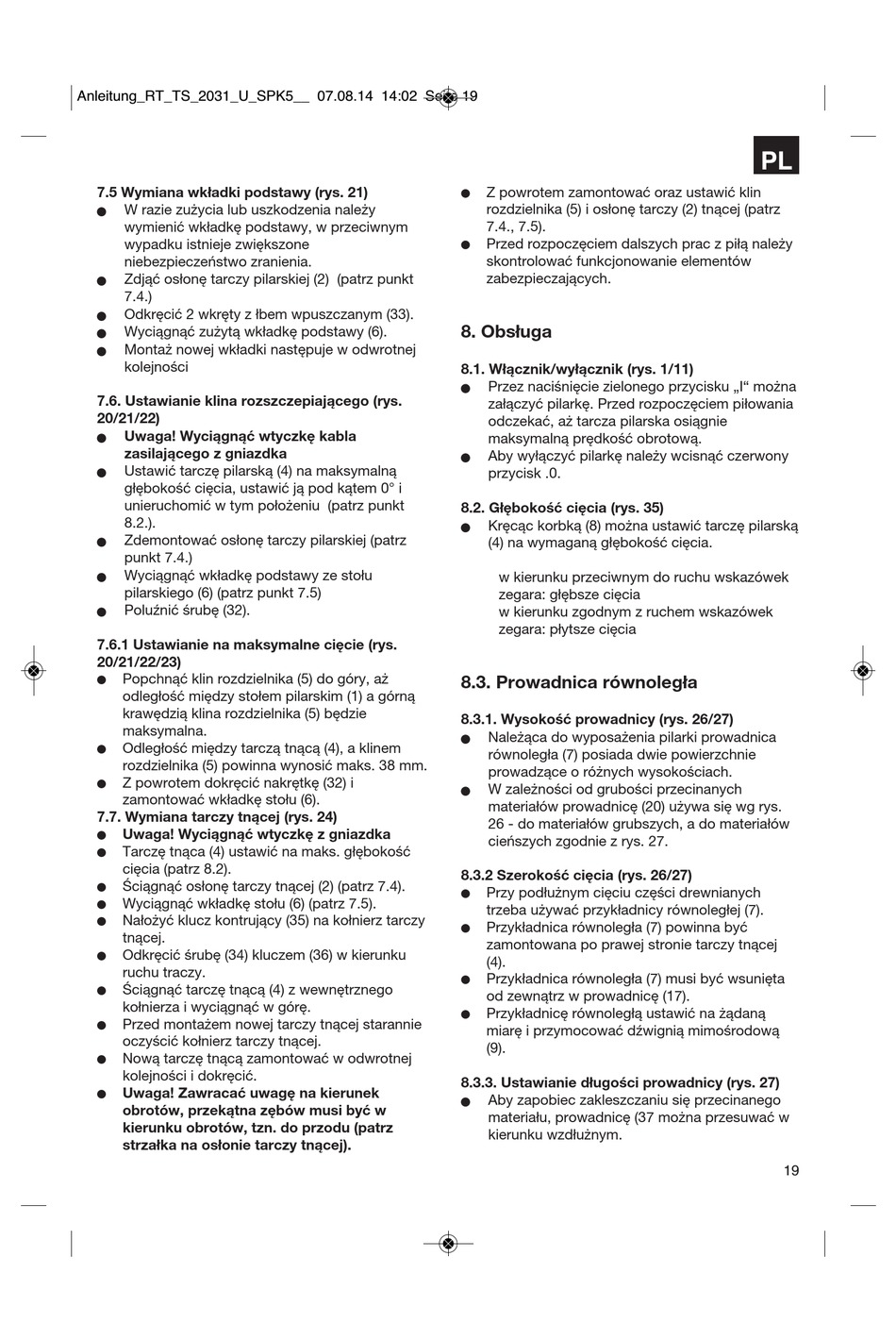

Anleitung_RT_TS_2031_U_SPK5__ 07.08.14 14:02 Seite 19
7.5 Wymiana wkładki podstawy (rys. 21)
W razie zużycia lub uszkodzenia należy
n
wymienić wkładkę podstawy, w przeciwnym
wypadku istnieje zwiększone
niebezpieczeństwo zranienia.
Zdjąć osłonę tarczy pilarskiej (2) (patrz punkt
n
7.4.)
Odkręcić 2 wkręty z łbem wpuszczanym (33).
n
Wyciągnąć zużytą wkładkę podstawy (6).
n
Montaż nowej wkładki następuje w odwrotnej
n
kolejności
7.6. Ustawianie klina rozszczepiającego (rys.
20/21/22)
Uwaga! Wyciągnąć wtyczkę kabla
n
zasilającego z gniazdka
Ustawić tarczę pilarską (4) na maksymalną
n
głębokość cięcia, ustawić ją pod kątem 0° i
unieruchomić w tym położeniu (patrz punkt
8.2.).
Zdemontować osłonę tarczy pilarskiej (patrz
n
punkt 7.4.)
Wyciągnąć wkładkę podstawy ze stołu
n
pilarskiego (6) (patrz punkt 7.5)
Poluźnić śrubę (32).
n
7.6.1 Ustawianie na maksymalne cięcie (rys.
20/21/22/23)
Popchnąć klin rozdzielnika (5) do góry, aż
odległość między stołem pilarskim (1) a górną
krawędzią klina rozdzielnika (5) będzie
maksymalna.
Odległość między tarczą tnącą (4), a klinem
rozdzielnika (5) powinna wynosić maks. 38 mm.
Z powrotem dokręcić nakrętkę (32) i
zamontować wkładkę stołu (6).
7.7. Wymiana tarczy tnącej (rys. 24)
Uwaga! Wyciągnąć wtyczkę z gniazdka
Tarczę tnąca (4) ustawić na maks. głębokość
cięcia (patrz 8.2).
Ściągnąć osłonę tarczy tnącej (2) (patrz 7.4).
Wyciągnąć wkładkę stołu (6) (patrz 7.5).
Nałożyć klucz kontrujący (35) na kołnierz tarczy
tnącej.
Odkręcić śrubę (34) kluczem (36) w kierunku
ruchu traczy.
Ściągnąć tarczę tnącą (4) z wewnętrznego
kołnierza i wyciągnąć w górę.
Przed montażem nowej tarczy tnącej starannie
oczyścić kołnierz tarczy tnącej.
Nową tarczę tnącą zamontować w odwrotnej
kolejności i dokręcić.
Uwaga! Zawracać uwagę na kierunek
obrotów, przekątna zębów musi być w
kierunku obrotów, tzn. do przodu (patrz
strzałka na osłonie tarczy tnącej).
Z powrotem zamontować oraz ustawić klin
rozdzielnika (5) i osłonę tarczy (2) tnącej (patrz
7.4., 7.5).
Przed rozpoczęciem dalszych prac z piłą należy
skontrolować funkcjonowanie elementów
zabezpieczających.
8. Obsługa
8.1. Włącznik/wyłącznik (rys. 1/11)
Przez naciśnięcie zielonego przycisku „I" można
n
załączyć pilarkę. Przed rozpoczęciem piłowania
odczekać, aż tarcza pilarska osiągnie
maksymalną prędkość obrotową.
Aby wyłączyć pilarkę należy wcisnąć czerwony
n
przycisk .0.
8.2. Głębokość cięcia (rys. 35)
Kręcąc korbką (8) można ustawić tarczę pilarską
n
(4) na wymaganą głębokość cięcia.
w kierunku przeciwnym do ruchu wskazówek
zegara: głębsze cięcia
w kierunku zgodnym z ruchem wskazówek
zegara: płytsze cięcia
8.3. Prowadnica równoległa
8.3.1. Wysokość prowadnicy (rys. 26/27)
Należąca do wyposażenia pilarki prowadnica
n
równoległa (7) posiada dwie powierzchnie
prowadzące o różnych wysokościach.
W zależności od grubości przecinanych
n
materiałów prowadnicę (20) używa się wg rys.
26 - do materiałów grubszych, a do materiałów
cieńszych zgodnie z rys. 27.
8.3.2 Szerokość cięcia (rys. 26/27)
Przy podłużnym cięciu części drewnianych
trzeba używać przykładnicy równoległej (7).
Przykładnica równoległa (7) powinna być
zamontowana po prawej stronie tarczy tnącej
(4).
Przykładnica równoległa (7) musi być wsunięta
od zewnątrz w prowadnicę (17).
Przykładnicę równoległą ustawić na żądaną
miarę i przymocować dźwignią mimośrodową
(9).
8.3.3. Ustawianie długości prowadnicy (rys. 27)
Aby zapobiec zakleszczaniu się przecinanego
n
materiału, prowadnicę (37 można przesuwać w
kierunku wzdłużnym.
PL
19
