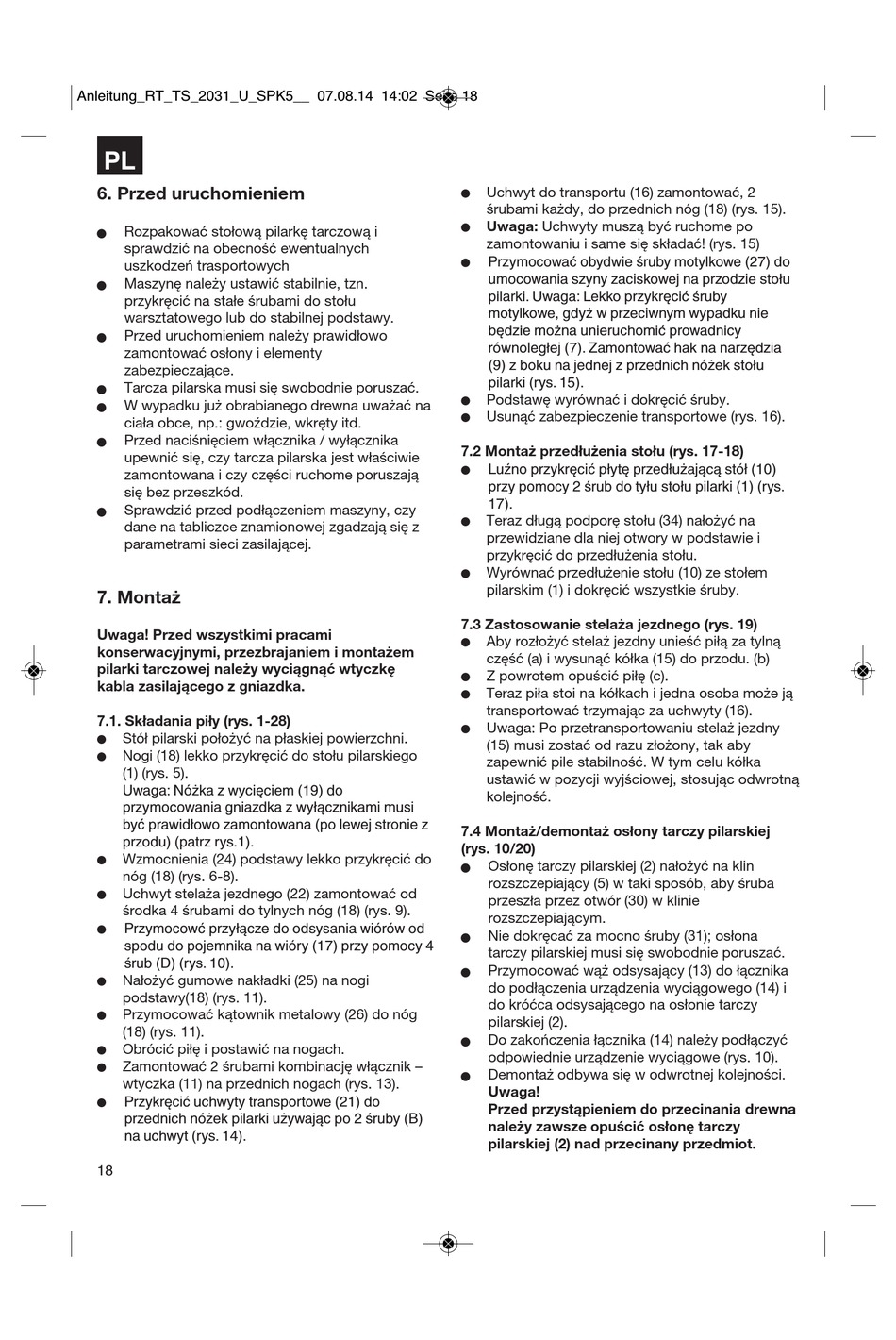

6. Przed uruchomieniem

Rozpakować stołową pilarkę tarczową i
n
sprawdzić na obecność ewentualnych
uszkodzeń trasportowych
Maszynę należy ustawić stabilnie, tzn.
n
przykręcić na stałe śrubami do stołu
warsztatowego lub do stabilnej podstawy.
Przed uruchomieniem należy prawidłowo
n
zamontować osłony i elementy
zabezpieczające.
Tarcza pilarska musi się swobodnie poruszać.
n
W wypadku już obrabianego drewna uważać na
n
ciała obce, np.: gwoździe, wkręty itd.
Przed naciśnięciem włącznika / wyłącznika
n
upewnić się, czy tarcza pilarska jest właściwie
zamontowana i czy części ruchome poruszają
się bez przeszkód.
Sprawdzić przed podłączeniem maszyny, czy
n
dane na tabliczce znamionowej zgadzają się z
parametrami sieci zasilającej.
7. Montaż
Uwaga! Przed wszystkimi pracami
konserwacyjnymi, przezbrajaniem i montażem
pilarki tarczowej należy wyciągnąć wtyczkę
kabla zasilającego z gniazdka.
7.1. Składania piły (rys. 1-28)
Stół pilarski położyć na płaskiej powierzchni.
Nogi (18) lekko przykręcić do stołu pilarskiego
(1) (rys. 5).
Uwaga: Nóżka z wycięciem (19) do
przymocowania gniazdka z wyłącznikami musi
być prawidłowo zamontowana (po lewej stronie z
przodu) (patrz rys.1).
Wzmocnienia (24) podstawy lekko przykręcić do
nóg (18) (rys. 6-8).
Uchwyt stelaża jezdnego (22) zamontować od
środka 4 śrubami do tylnych nóg (18) (rys. 9).
Przymocowć przyłącze do odsysania wiórów od
spodu do pojemnika na wióry (17) przy pomocy 4
śrub (D) (rys. 10).
Nałożyć gumowe nakładki (25) na nogi
podstawy(18) (rys. 11).
Przymocować kątownik metalowy (26) do nóg
(18) (rys. 11).
Obrócić piłę i postawić na nogach.
Zamontować 2 śrubami kombinację włącznik –
wtyczka (11) na przednich nogach (rys. 13).
Przykręcić uchwyty transportowe (21) do
przednich nóżek pilarki używając po 2 śruby (B)
na uchwyt (rys. 14).
18
Uchwyt do transportu (16) zamontować, 2
śrubami każdy, do przednich nóg (18) (rys. 15).
Uwaga: Uchwyty muszą być ruchome po
zamontowaniu i same się składać! (rys. 15)
Przymocować obydwie śruby motylkowe (27) do
umocowania szyny zaciskowej na przodzie stołu
pilarki. Uwaga: Lekko przykręcić śruby
motylkowe, gdyż w przeciwnym wypadku nie
będzie można unieruchomić prowadnicy
równoległej (7). Zamontować hak na narzędzia
(9) z boku na jednej z przednich nóżek stołu
pilarki (rys. 15).
Podstawę wyrównać i dokręcić śruby.
Usunąć zabezpieczenie transportowe (rys. 16).
7.2 Montaż przedłużenia stołu (rys. 17-18)
Luźno przykręcić płytę przedłużającą stół (10)
przy pomocy 2 śrub do tyłu stołu pilarki (1) (rys.
17).
Teraz długą podporę stołu (34) nałożyć na
przewidziane dla niej otwory w podstawie i
przykręcić do przedłużenia stołu.
Wyrównać przedłużenie stołu (10) ze stołem
pilarskim (1) i dokręcić wszystkie śruby.
7.3 Zastosowanie stelaża jezdnego (rys. 19)
Aby rozłożyć stelaż jezdny unieść piłą za tylną
część (a) i wysunąć kółka (15) do przodu. (b)
Z powrotem opuścić piłę (c).
Teraz piła stoi na kółkach i jedna osoba może ją
transportować trzymając za uchwyty (16).
Uwaga: Po przetransportowaniu stelaż jezdny
(15) musi zostać od razu złożony, tak aby
zapewnić pile stabilność. W tym celu kółka
ustawić w pozycji wyjściowej, stosując odwrotną
kolejność.
7.4 Montaż/demontaż osłony tarczy pilarskiej
(rys. 10/20)
Osłonę tarczy pilarskiej (2) nałożyć na klin
n
rozszczepiający (5) w taki sposób, aby śruba
przeszła przez otwór (30) w klinie
rozszczepiającym.
Nie dokręcać za mocno śruby (31); osłona
n
tarczy pilarskiej musi się swobodnie poruszać.
Przymocować wąż odsysający (13) do łącznika
n
do podłączenia urządzenia wyciągowego (14) i
do króćca odsysającego na osłonie tarczy
pilarskiej (2).
Do zakończenia łącznika (14) należy podłączyć
n
odpowiednie urządzenie wyciągowe (rys. 10).
Demontaż odbywa się w odwrotnej kolejności.
n
Uwaga!
Przed przystąpieniem do przecinania drewna
należy zawsze opuścić osłonę tarczy
pilarskiej (2) nad przecinany przedmiot.
