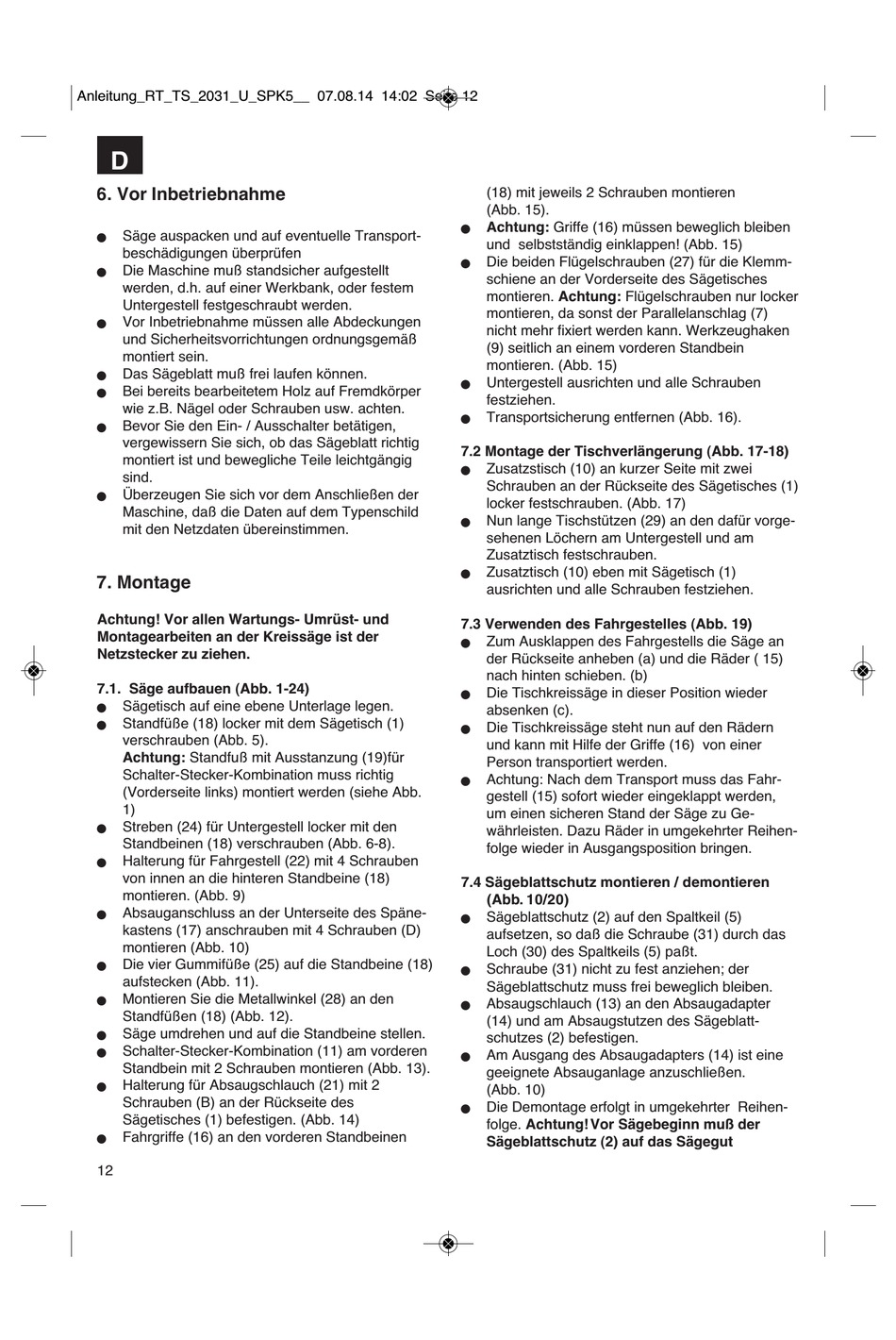

Anleitung_RT_TS_2031_U_SPK5__ 07.08.14 14:02 Seite 12
D
6. Vor Inbetriebnahme
Säge auspacken und auf eventuelle Transport-
n
beschädigungen überprüfen
Die Maschine muß standsicher aufgestellt
n
werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen
n
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muß frei laufen können.
n
Bei bereits bearbeitetem Holz auf Fremdkörper
n
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
n
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
n
Maschine, daß die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.

7. Montage

Achtung! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Kreissäge ist der
Netzstecker zu ziehen.
7.1. Säge aufbauen (Abb. 1-24)
Sägetisch auf eine ebene Unterlage legen.
n
Standfüße (18) locker mit dem Sägetisch (1)
n
verschrauben (Abb. 5).
Achtung: Standfuß mit Ausstanzung (19)für
Schalter-Stecker-Kombination muss richtig
(Vorderseite links) montiert werden (siehe Abb.
1)
Streben (24) für Untergestell locker mit den
n
Standbeinen (18) verschrauben (Abb. 6-8).
Halterung für Fahrgestell (22) mit 4 Schrauben
n
von innen an die hinteren Standbeine (18)
montieren. (Abb. 9)
Absauganschluss an der Unterseite des Späne-
n
kastens (17) anschrauben mit 4 Schrauben (D)
montieren (Abb. 10)
Die vier Gummifüße (25) auf die Standbeine (18)
n
aufstecken (Abb. 11).
Montieren Sie die Metallwinkel (28) an den
n
Standfüßen (18) (Abb. 12).
Säge umdrehen und auf die Standbeine stellen.
n
Schalter-Stecker-Kombination (11) am vorderen
n
Standbein mit 2 Schrauben montieren (Abb. 13).
Halterung für Absaugschlauch (21) mit 2
n
Schrauben (B) an der Rückseite des
Sägetisches (1) befestigen. (Abb. 14)
Fahrgriffe (16) an den vorderen Standbeinen
n
12
(18) mit jeweils 2 Schrauben montieren
(Abb. 15).
Achtung: Griffe (16) müssen beweglich bleiben
n
und selbstständig einklappen! (Abb. 15)
Die beiden Flügelschrauben (27) für die Klemm-
n
schiene an der Vorderseite des Sägetisches
montieren. Achtung: Flügelschrauben nur locker
montieren, da sonst der Parallelanschlag (7)
nicht mehr fixiert werden kann. Werkzeughaken
(9) seitlich an einem vorderen Standbein
montieren. (Abb. 15)
Untergestell ausrichten und alle Schrauben
n
festziehen.
Transportsicherung entfernen (Abb. 16).
n
7.2 Montage der Tischverlängerung (Abb. 17-18)
Zusatzstisch (10) an kurzer Seite mit zwei
n
Schrauben an der Rückseite des Sägetisches (1)
locker festschrauben. (Abb. 17)
Nun lange Tischstützen (29) an den dafür vorge-
n
sehenen Löchern am Untergestell und am
Zusatztisch festschrauben.
Zusatztisch (10) eben mit Sägetisch (1)
n
ausrichten und alle Schrauben festziehen.
7.3 Verwenden des Fahrgestelles (Abb. 19)
Zum Ausklappen des Fahrgestells die Säge an
n
der Rückseite anheben (a) und die Räder ( 15)
nach hinten schieben. (b)
Die Tischkreissäge in dieser Position wieder
n
absenken (c).
Die Tischkreissäge steht nun auf den Rädern
n
und kann mit Hilfe der Griffe (16) von einer
Person transportiert werden.
Achtung: Nach dem Transport muss das Fahr-
n
gestell (15) sofort wieder eingeklappt werden,
um einen sicheren Stand der Säge zu Ge-
währleisten. Dazu Räder in umgekehrter Reihen-
folge wieder in Ausgangsposition bringen.
7.4 Sägeblattschutz montieren / demontieren
(Abb. 10/20)
Sägeblattschutz (2) auf den Spaltkeil (5)
n
aufsetzen, so daß die Schraube (31) durch das
Loch (30) des Spaltkeils (5) paßt.
Schraube (31) nicht zu fest anziehen; der
n
Sägeblattschutz muss frei beweglich bleiben.
Absaugschlauch (13) an den Absaugadapter
n
(14) und am Absaugstutzen des Sägeblatt-
schutzes (2) befestigen.
Am Ausgang des Absaugadapters (14) ist eine
n
geeignete Absauganlage anzuschließen.
(Abb. 10)
Die Demontage erfolgt in umgekehrter Reihen-
n
folge. Achtung! Vor Sägebeginn muß der
Sägeblattschutz (2) auf das Sägegut
