Montage; Montage Auf Einen Blick; Montagebedingungen - Endress+Hauser iTEMP HART TMT142 Bedienungsanleitung

Montage

2 Montage
2.1

Montage auf einen Blick

Das Gerät kann bei Verwendung stabiler Sensoren direkt auf den Sensor montiert werden. Für
die abgesetzte Montage an einem Rohr steht ein Montagehalter zur Verfügung.

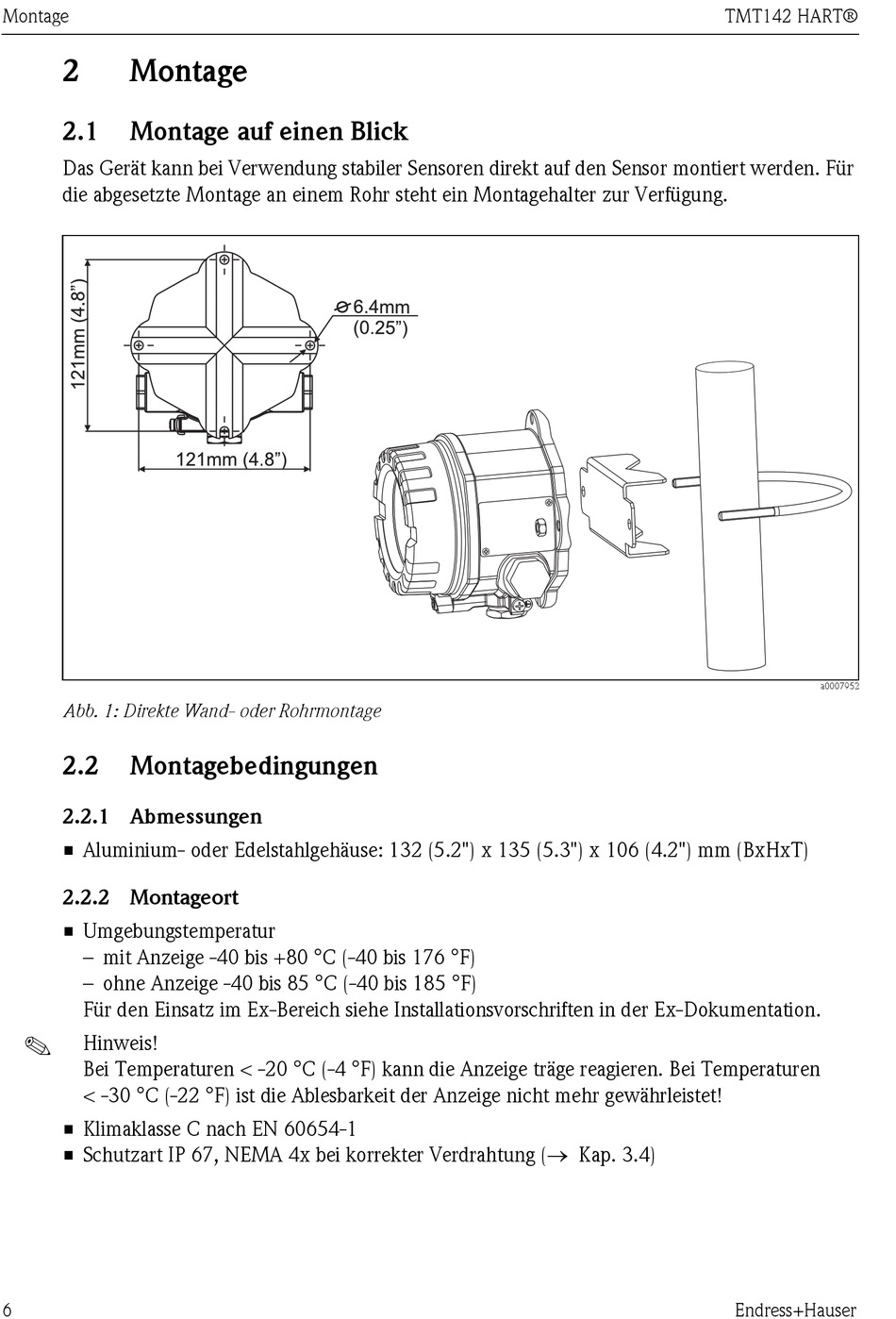

Abb. 1: Direkte Wand- oder Rohrmontage
2.2

Montagebedingungen

2.2.1 Abmessungen
• Aluminium- oder Edelstahlgehäuse: 132 (5.2") x 135 (5.3") x 106 (4.2") mm (BxHxT)
2.2.2 Montageort
• Umgebungstemperatur
– mit Anzeige -40 bis +80 °C (-40 bis 176 °F)
– ohne Anzeige -40 bis 85 °C (-40 bis 185 °F)
Für den Einsatz im Ex-Bereich siehe Installationsvorschriften in der Ex-Dokumentation.
!
Hinweis!
Bei Temperaturen < -20 °C (-4 °F) kann die Anzeige träge reagieren. Bei Temperaturen
< -30 °C (-22 °F) ist die Ablesbarkeit der Anzeige nicht mehr gewährleistet!
• Klimaklasse C nach EN 60654-1
• Schutzart IP 67, NEMA 4x bei korrekter Verdrahtung (→ Kap. 3.4)
6
TMT142 HART®
a0007952
Endress+Hauser
