STEUEREINHEIT
6.3

INSTALLATION VON ZUSATZKARTEN

Weitere Informationen zu der Installation der Zusatzkarten finden Sie im
Zusatzkartenhandbuch oder VACON
6.4

GALVANISCHE TRENNUNG

Die Steueranschlüsse sind vom Stromnetz isoliert. Die GND-Klemmen sind dauerhaft an die
E/A-Masse angeschlossen. Siehe Abb. 31 Galvanische Trennung.
Die Digitaleingänge der E/A-Karte sind galvanisch von der E/A-Masse getrennt. Die
Relaisausgänge sind zusätzlich durch eine Doppelisolierung voneinander getrennt
(Spannungsfestigkeit 300 VAC – EN-50178).
10 V
ref
GND
+24 V
GND
Steuer-E/A-
Masse
AI1
AI2+
AI2-
DIN1...
Digital
DIN3
Eingänge
CMA
Gruppe A
DIN4...
Digital
DIN6
Eingänge
CMB
Gruppe B
AO1+
Analogein-
AO2-
gang
Digital
DO1
Eingänge
RI1/1
RO1/2
RO1/3
RO2/1
RO2/2
RO2/3
TI1+
TI1-

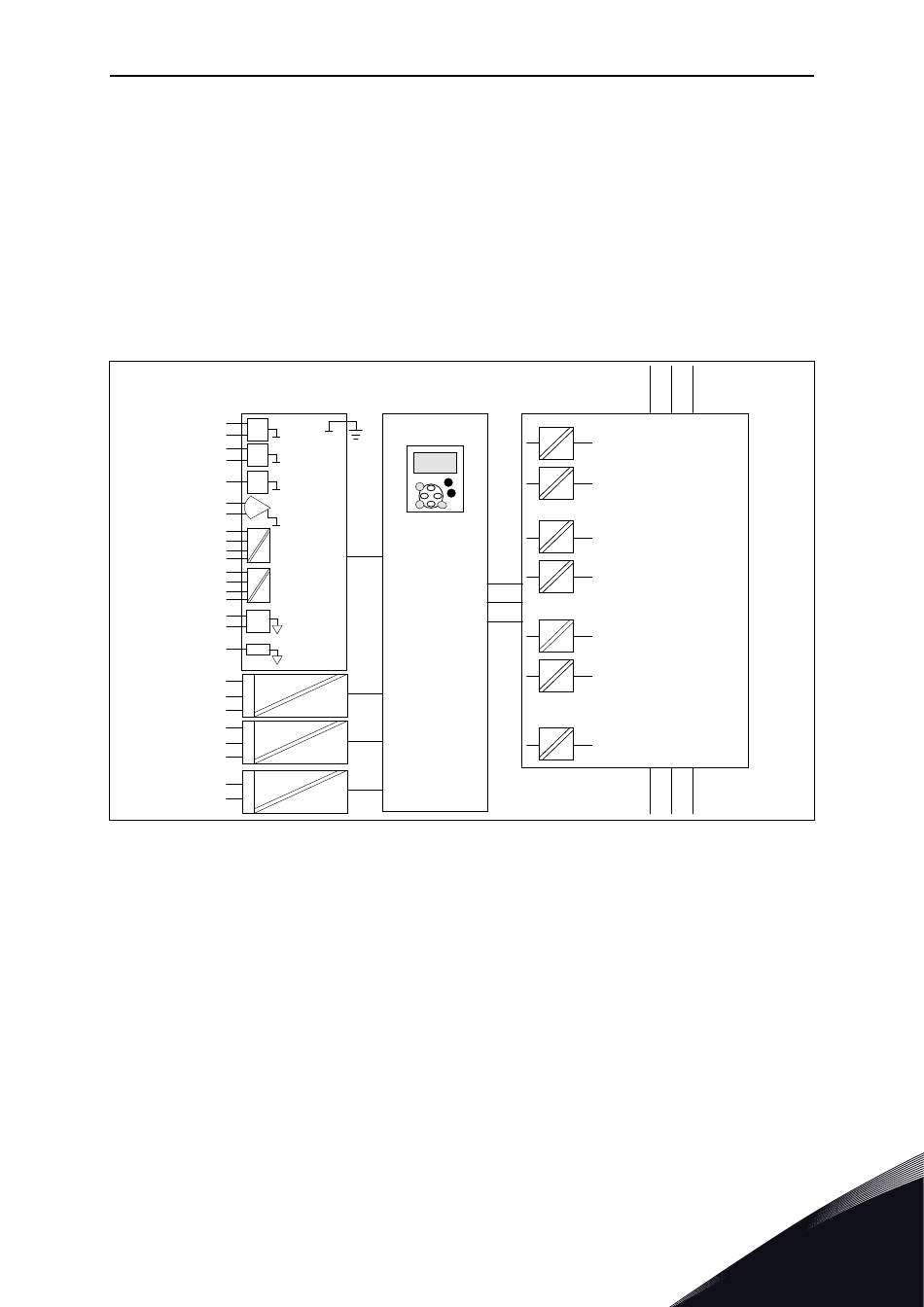

Abb. 31: Galvanische Trennung
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
NX E/A-Karten Handbuch.
®
Gatetreiber
Schalttafel
Steuereinh.
VACON · 75
L1 L2 L3
Leistungseinheit
U V W
6
