MONTAGE
4.5.2 KÜHLUNG DER FREISTEHENDEN FREQUENZUMRICHTER (FR10 BIS FR11)

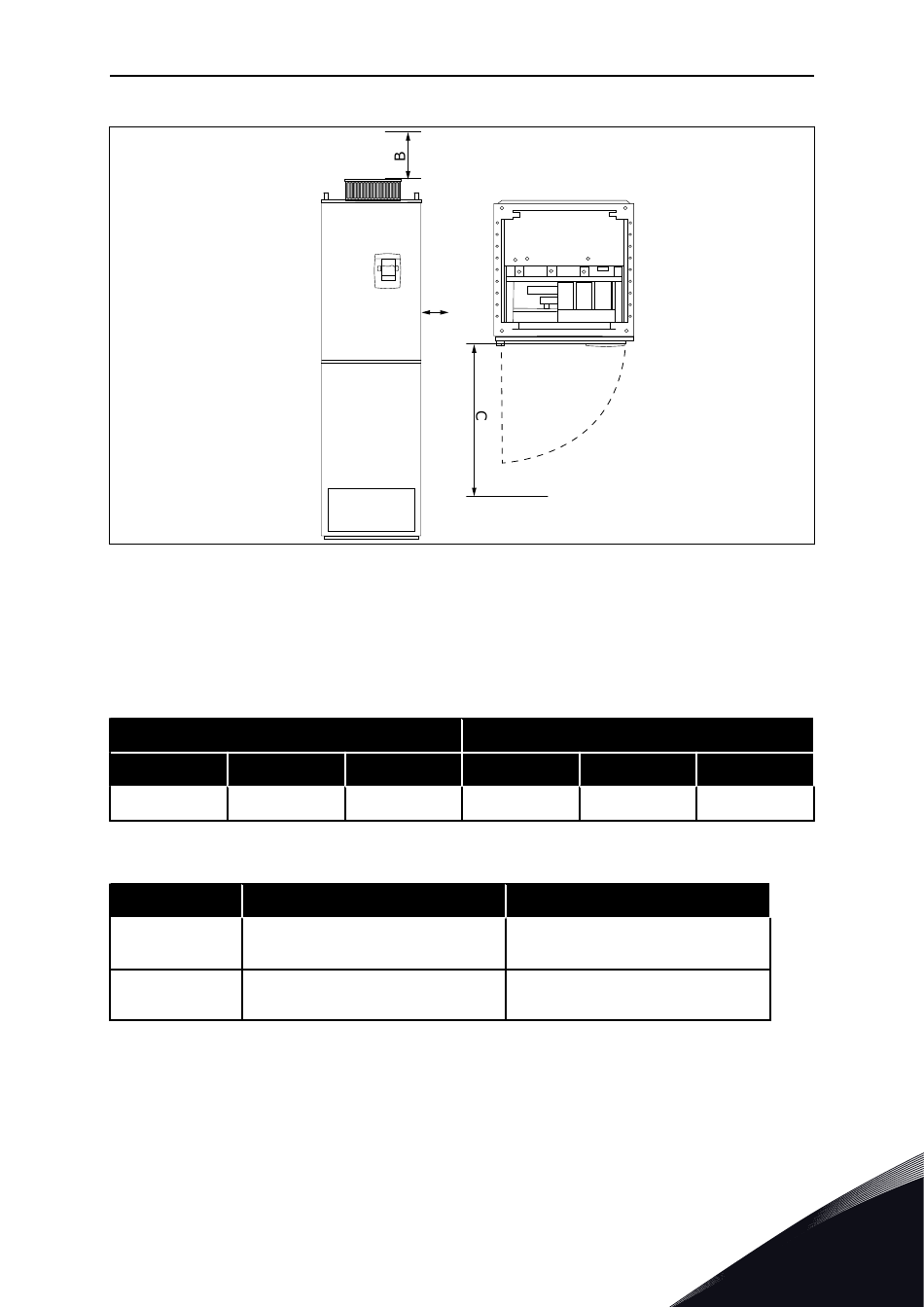

Abb. 17: Mindestabstände um den Frequenzumrichter herum
A. Mindestabstand zu den Seitenwänden
bzw. zu benachbarten Komponenten
B. Mindestabstand von der Oberseite des
Schaltschranks
Tabelle 22: Mindestabstände um den Frequenzumrichter herum
Abmessungen der Installationsabstände [mm]
A B
20 200
Tabelle 23: Erforderliche Menge an Kühlluft
Umrichtertyp
0385 5-0520 5
0261 6-0416 6
0590 5-0730 5
0460 6-0590 6
Weitere Informationen über Leistungsverluste aufgrund von Frequenzänderungen finden Sie
in Kapitel 11 Anhang 1.
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
A
C
800
Menge an Kühlluft [m 3 /h]
2000
3000
C. Platzbedarf vor dem Schaltschrank
Abmessungen der Installationsabstände [Zoll]
A B
0.79 7.87
Menge an Kühlluft [CFM]
900
1765
VACON · 41
C
31.50
