11.2.2 Mindestenergie pro Einzelmessung

Die zur Messung verwendete Energie muss in den Absorber eine ausreichend hohe
Temperaturerhöhung erzeugen um mit hoher Genauigkeit erfasst zu werden. Typisch
wird eine Energie von ca. 300 J empfohlen, solange die Messdauer < 2 s ist.
Beispiel: Bei 1 kW Laserleistung und 300 ms Belichtungszeit wird die Energie von 300 J
aufgenommen.
E = P · t = 1000 W · 0,3 s = 300 J
Die Auswahl der für eine Messung zulässigen Energie zeigt die Tab. 11.1 auf Seite 21
in Abhängigkeit von der Absorbertemperatur.
3000
1000 1000
25 °C Umgebungstemperatur
100
100
10
10
25 30
25 30

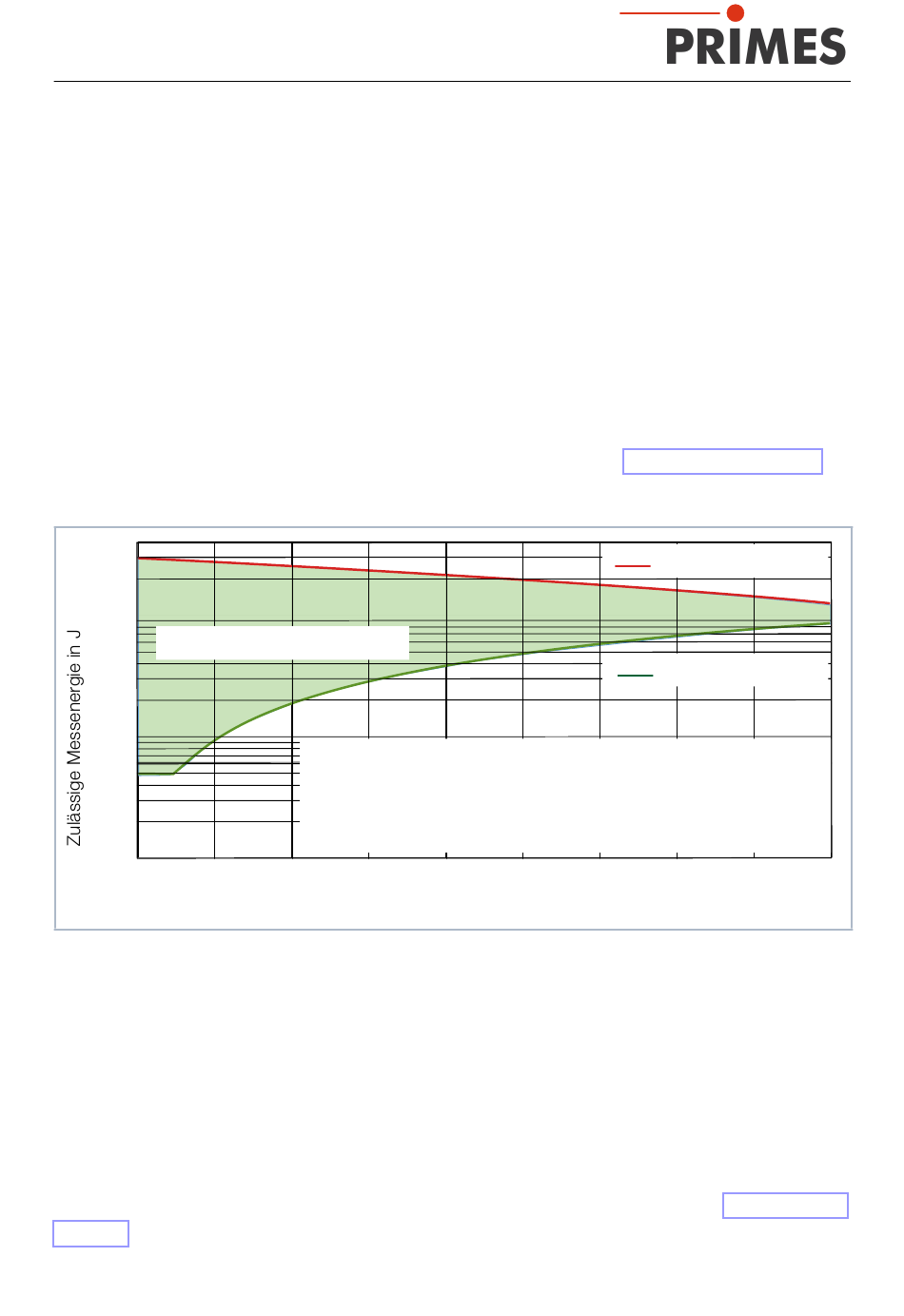

Tab. 11.1: Messbereich in Abhängigkeit von der Absorbertemperatur
Der minimale Energieeintrag gibt die Grenze an oberhalb der eine Messung mit hoher
Genauigkeit durchgeführt werden kann. Der maximale Energieeintrag beschreibt die
Grenze bei der der Absorber seine zulässige Grenztemperatur erreicht. Im grün darge-
stellten Bereich kann die Energie, z. B. für mehrfaches Messen (Serienmessungen)
aufgeteilt werden.
Ist die Absorbertemperatur höher als 70 ˚C ist keine weitere Messung möglich. Bitte
warten Sie in diesem Fall solange, bis die Temperatur auf unter 50° C gefallen ist (je
nach gewähltem Energieeintrag). Die Grenzwerte entnehmen Sie bitte der Tab. 11.1 auf
Seite 21.
Revision 05/2018 DE
PWC - Messbereich in Abhängigkeit der Absorbertemperatur
Der Messbereich variiert mit der Umgebungstemperatur.
Vor allem bei der Messung von kleinen Energien (< 200 J) sollte
die Absorbertemperatur nahe bei der Umgebungstemperatur
liegen, um größtmögliche Messgenauigkeit zu erreichen.
35 40
35 40
Absorbertemperatur in °C
45 50 55
45 50 55
ABSORBERTEMPERATUR
Max. Energieeintrag
Min. Energieeintrag
60 65 70
60 65 70
