Serienmessung

Bitte lesen Sie zuerst das Kapitel 11.1, „Sicherheitshinweise", auf Seite 19.
Beginnen Sie eine Messserie immer mit der kleinsten Leistung und erhöhen Sie diese
stufenweise. Kleine Energiemengen sollten Sie bei Absorbertemperaturen nahe der
Raumtemperatur messen.
Generell gilt:
Die minimal eingestrahlte Energiemenge soll das ca. Zwanzigfache der Differenz Absor-
bertemperatur minus Raumtemperatur betragen, mindestens jedoch 50 J.
Bei mehreren hintereinander folgenden Messungen müssen Sie jeweils die Restkapa-
zität des Absorbers für einen weiteren Laserpuls beachten. Die Auswahl der für eine
Serienmessung zulässigen Energie zeigt die Tab. 11.2 auf Seite 23 in Abhängigkeit
von der Absorbertemperatur.
3000
1000
1000
100
100
1. Messung 50 J
10
10
25 30
25 30

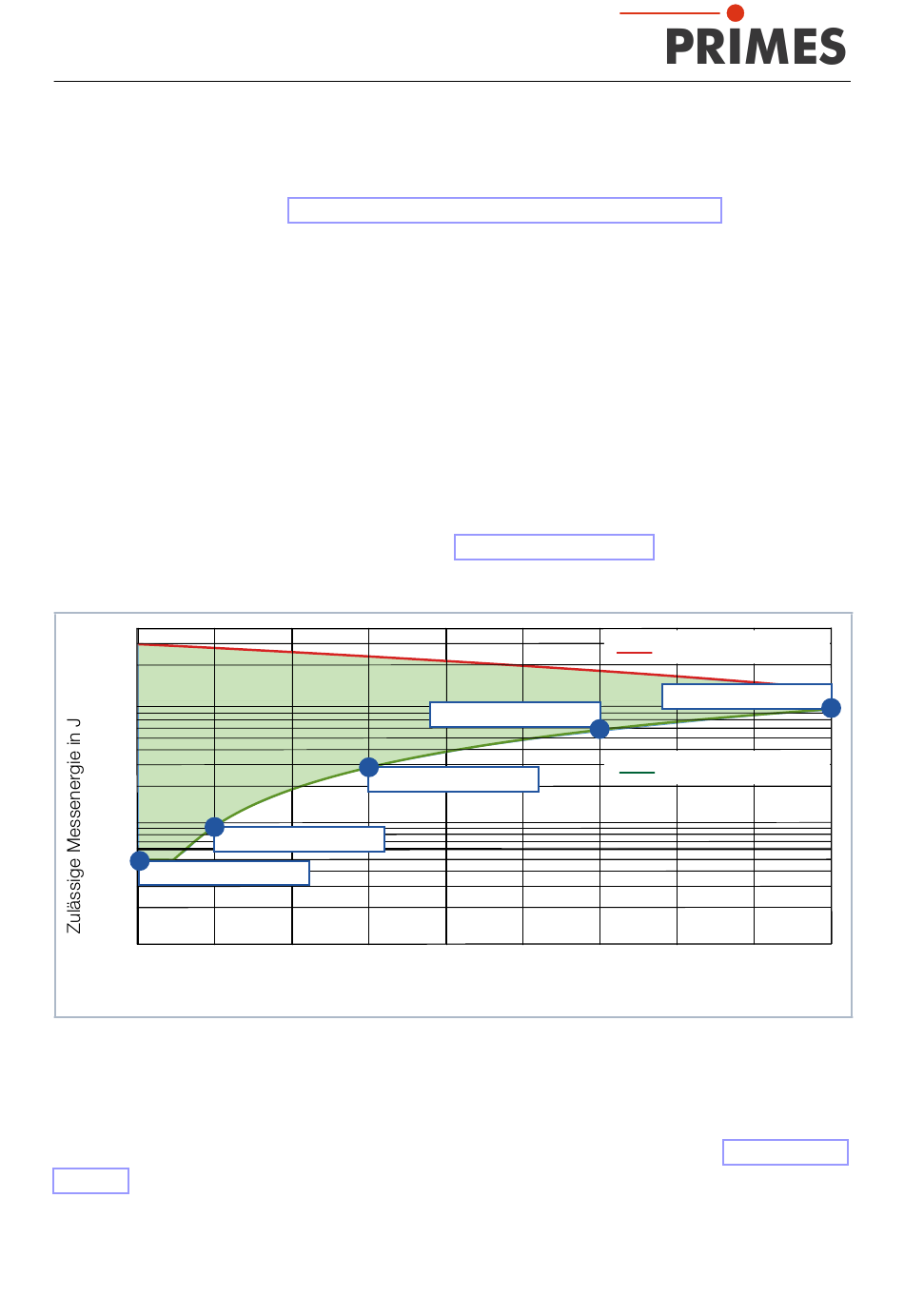

Tab. 11.2: Beispiel einer Serienmessung in Abhängigkeit von der Absorbertemperatur
Ist die Absorbertemperatur höher als 70 ˚C ist keine weitere Messung möglich. Bitte
warten Sie in diesem Fall solange, bis die Temperatur auf unter 50° C gefallen ist (je
nach gewähltem Energieeintrag). Die Grenzwerte entnehmen Sie bitte der Tab. 11.2 auf
Seite 23.
