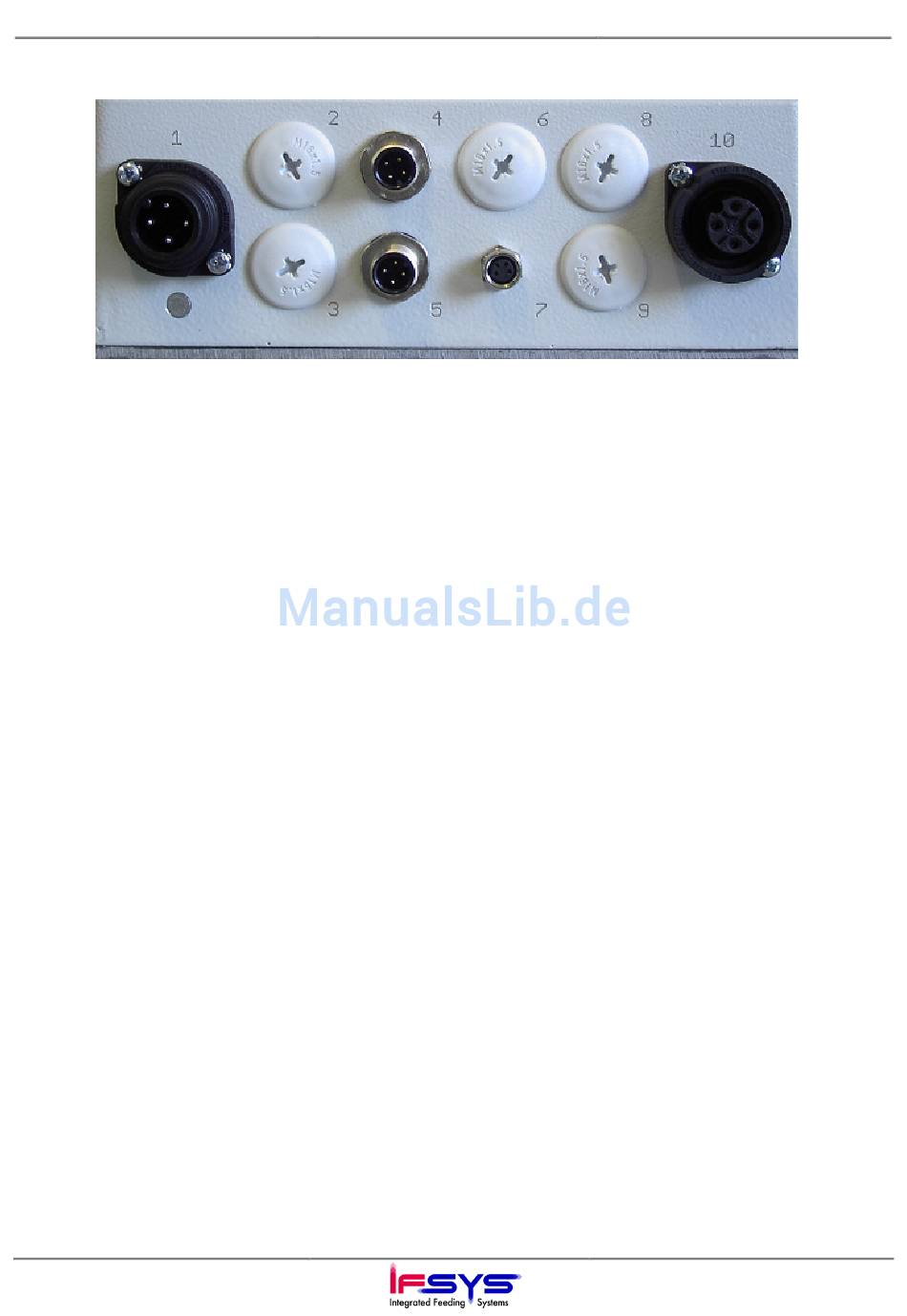

3.2.1 Lage der Anschlüsse / Position of Connections
3.2.2 Beschreibung der Anschlüsse / Description of the connections
Flanschstecker X1:
Netzspannungseingang 100V... 250V AC
Pin 1: L1
Pin 2: N
Pin 3: nc
Pin 4 (PE): PE
max. 2.5mm² !
M12-Einbaustecker X4:
Steuereingänge für Automatik (Magnet ein /
aus) und Reset (Fehler quittieren)
Pin 1: Hilfsspannung +15VDC (falls aktiviert)
oder +24VDC (falls Option: Zusatznetzteil)
Pin 2: Automatik Magnet ein (ME)
+5VDC...+24DC = Magnet ein, <4VDC =
Magnet aus
Pin 3: GND zu den Pins 1,2,4
Pin 4: Reseteingang +5VDC...+24DC = Reset
aktiv, <4VDC = Reset nicht aktiv
Falls die Hilfsspannung mit +15VDC aktiviert
ist, kann diese mit max. 100mA belastet
werden. Eine Überlastung oder ein Kurz-
schluss hat eine Strombegrenzung zur Folge.
In diesem Fall wird nach ca. 1s der Ausgang
abgeschaltet, um eine Überlastung der Strom-
begrenzung zu vermeiden. Durch Abschalten
im SetAUF (über die Taste "F2" zu erreichen)
von X4-Power = OFF und erneutem
Einschalten von X4-Power = ON wird der
Ausgang wieder eingeschaltet.
V2.11
Feeder Controller FC 1000
Flange plug X1:
Mains voltage input 100V... 250V a.c.
Pin 1: L1
Pin 2: N
Pin 3: nc
Pin 4 (PE): PE
max. 2.5mm²!
M12- Panel-mounted (male) plug X4:
Control inputs for automatic (magnet on/off)
and Reset (acknowledge error)
Pin 1: Auxiliary voltage + 15 VDC (if enabled) or
+24 VDC (if option: auxiliary power supply
pack)
Pin 2: Automatic Magnet on (ME)
+5VDC...+24DC = Magnet on, <4VDC =
Magnet off
Pin 3: GND to pins 1, 2, 4
Pin 4: Reset input +5VDC...+24DC = Reset
active, <4VDC = Reset not active
If auxiliary voltage is enabled with + 15VDC it
can accept a load of maximum 100 mA. An
overload or a short circuit will result in limited
current. In this event the output is switched off
after approximately 1 second in order to
prevent the current limiter from overloading.
The output is switched back on by
disconnecting in SetON (obtained via the "F2"
button) from X4-Power = OFF and switching
X4=POWER = ON back on
