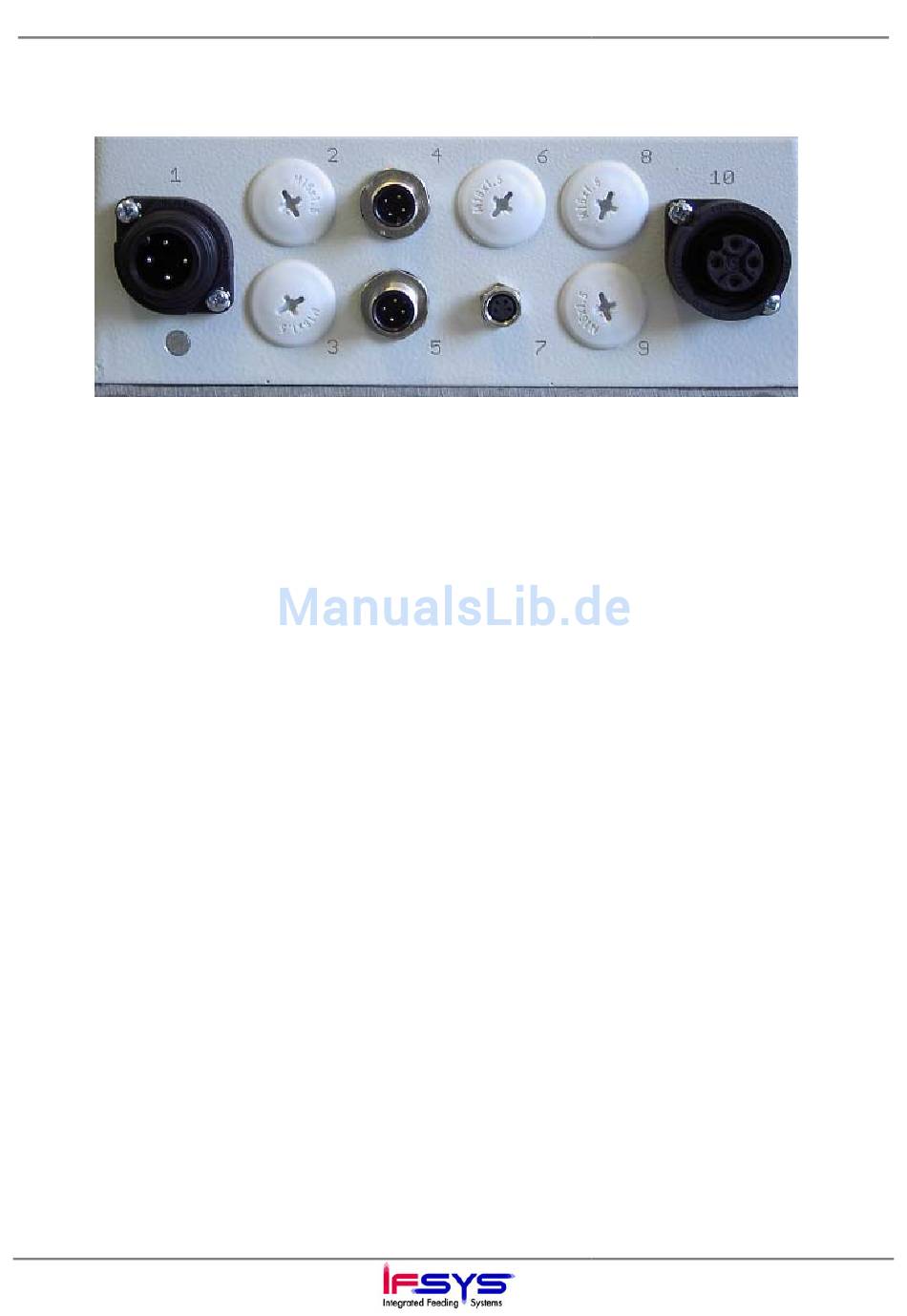

3.2.1 Lage der Anschlüsse / Anslutningarnas placering
3.2.2 Beschreibung der Anschlüsse / Beskrivning av anslutningarn
Flanschstecker X1:
Netzspannungseingang 100V... 250V AC
Pin 1: L1
Pin 2: N
Pin 3: nc
Pin 4 (PE): PE
max. 2.5mm² !
M12-Einbaustecker X4:
Steuereingänge für Automatik (Magnet ein /
aus) und Reset (Fehler quittieren)
Pin 1: Hilfsspannung +15VDC (falls aktiviert)
oder +24VDC (falls Option: Zusatznetzteil)
Pin 2: Automatik Magnet ein (ME)
+5VDC...+24DC = Magnet ein, <4VDC =
Magnet aus
Pin 3: GND zu den Pins 1,2,4
Pin 4: Reseteingang +5VDC...+24DC = Reset
aktiv, <4VDC = Reset nicht aktiv
Falls die Hilfsspannung mit +15VDC aktiviert
ist, kann diese mit max. 100mA belastet
werden. Eine Überlastung oder ein
Kurzschluss haben eine Strombegrenzung zur
Folge. In diesem Fall wird nach ca. 1s der
Ausgang abgeschaltet, um eine Überlastung
der Strombegrenzung zu vermeiden.
Durch Abschalten im Setup (über die Taste
"F2" zu erreichen) von X4-Power = OFF und
erneutem Einschalten von X4-Power = ON
wird der Ausgang wieder eingeschaltet.
V1.05
Feeder Controller FC 1000
Flänskontakt X1:
Nätspänningsingång 100V... 250V AC
Pin 1: L1
Pin 2: N
Pin 3: nc
Pin 4 (PE): PE
max. 2.5mm² !
M12-inbyggnadskontakt X4:
Styringångar för automatik (magnet till/från)
och Reset (kvittera fel)
Pin 1: Hjälpspänning +15 VDC (om den är
frigiven) eller +24 VDC (om option: tillsatsnätdel)
Pin 2: Automatik magnet till (ME) +5
VDC...+24 DC = magnet till, <4 VDC = magnet
från
Pin 3: GND till pins 1, 2, 4
Pin 4: Resetingång +5 VDC...+24 DC = Reset
aktiv, <4 VDC = Reset inte aktiv
Om hjälpspänningen, +15 VDC är frigiven, kan
den belastas med max 100 mA. En
överbelastning eller kortslutning leder till en
strömbegränsning. I ett sådant fall kopplas
utgången bort efter ca. 1 sekund, för att
undvika en överbelastning av
strömbegränsningen.
Genom frånkoppling i Setzp (med knapp "F2")
X4-Power = OFF och ny tillkoppling X4-Power
= ON kopplas utgången åter till.
