Stromleitungen anschließen
1. Abdeckung nach oben öffnen.
2. Klemmleistenabdeckung abschrauben und
entfernen (siehe Abbildung rechts).
3. Das Stromversorgungskabel geht von
unten nach oben aus dem Geräteunterteil.
4. Blauen
Leiter
kabels an Klemme „N(1)", schwarzen an
„2", braunen an „3" und gelbgrünen (Erde)
an
(siehe Abb. 3) anschließen, und das
Kabel in die Nut vor der Klemmleiste
drücken.
5. Klemmleistenabdeckung wieder installieren und mit Schrauben sichern.
6. Abdeckung schließen.
des
Stromversorgungs-
blau
schwarz
Stromversorgungskabel

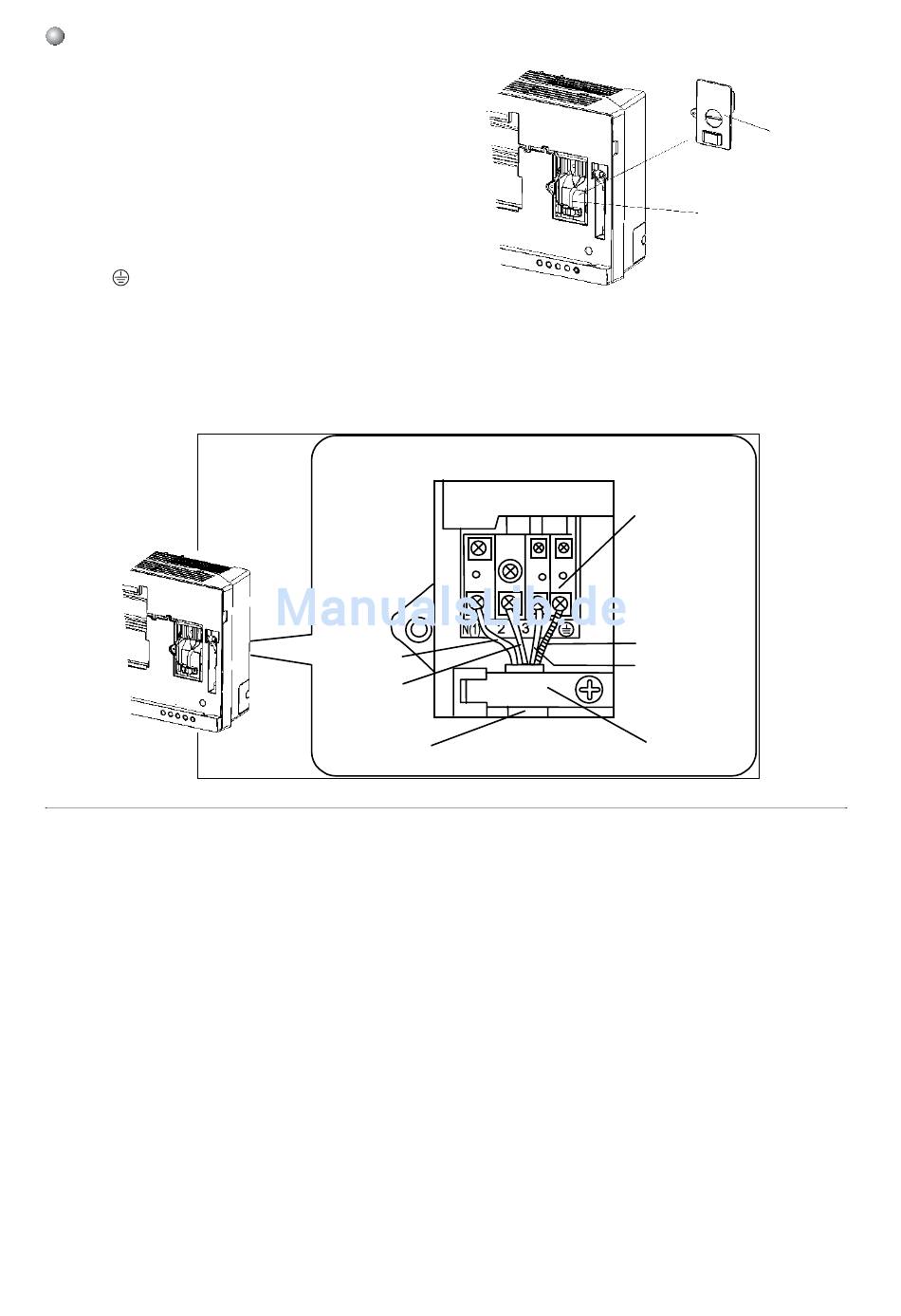

Abb. 3
– 19 –
Klemmleisten-
abdeckung
Anschluss der Zu-/
Ableitung
Klemmleiste
gelbgrün
braun
Kabelnut
