Innengerät installieren
Rückplatte installieren
1 Die Rückplatte muss horizontal ange-
bracht werden. Das Wasserableitungsrohr
links sollte nicht zu hoch angebracht
werden. Es ist besser, diese Seite etwas
tiefer zu geben.
2. Rückplatte an ausgewählter Stelle befes-
tigen.
3. Sich vergewissern, dass die Rückplatte
fest genug befestigt ist und das Gewicht
eines Erwachsenen (60 kg) erträgt. Das
Gewicht sollte gleichmäßig an einzelnen
Schrauben verteilt sein.
Ablaufschlauch installieren
1. Der Ablaufschlauch sollte leicht nach
unten geneigt sein, damit Wasser gut
ablaufen kann.
2. Ablaufschlauch nicht biegen. Schlauch-
ende nicht im Wasser liegen lassen.
3. Der Abschnitt des Ablaufschlauches, der
durch das Innengerät durchläuft, sollte mit
Isolationsmaterial umhüllt werden.
Verbindungsrohre installieren
Verbindungsrohre mit den entsprechenden Rohren des Innengerätes verbinden, und
Überwurfmuttern an den Rohren festziehen.
BEMERKUNG:
• Verbindungsrohre zunächst am Innen- und dann am Außengerät anschließen.
• Darauf achten, dass die Rohre beim Biegen nicht beschädigt werden.
• Leckagegefahr bei zu großem Anzugsdrehmoment der Muttern.
• Das Gerät muss gemäß den gültigen lokalen Vorschriften installiert werden.

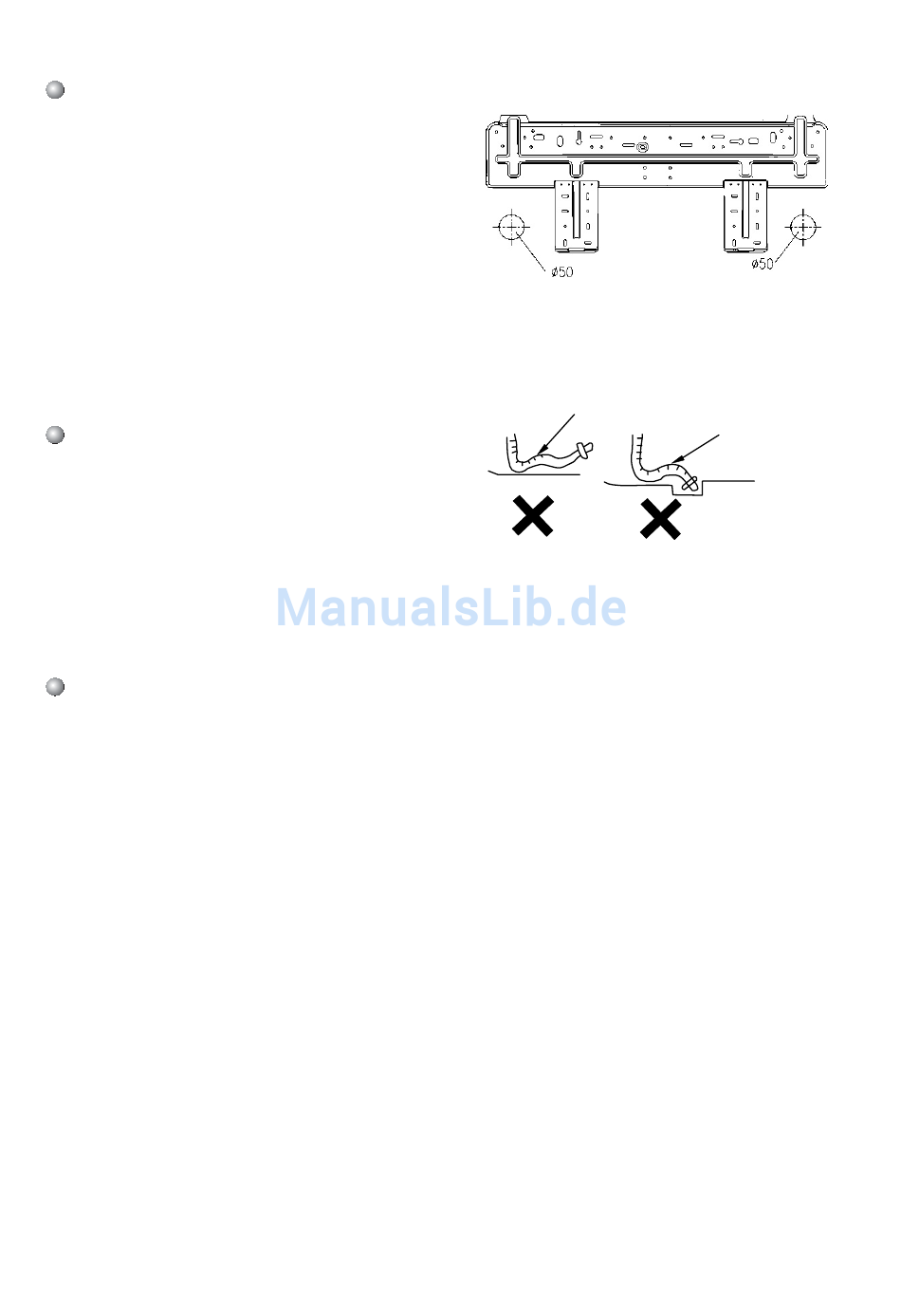

Öffnung für Rohr-
leitung links
Krümmung
– 18 –
Obr. 1
Öffnung für Rohr-
leitung rechts
Abb. 1
Krümmung
Ende unter
Wasserspiegel
Abb. 2
