Montage-, Inbetriebnahme- und Bedienungsanleitung PG-25
3 Technische Daten
DKDHR
3.1 Technische- und Hauptsystemdaten
Die Hauptsystemdaten finden Sie auf dem
Typenschild sowie den in den Anlagen

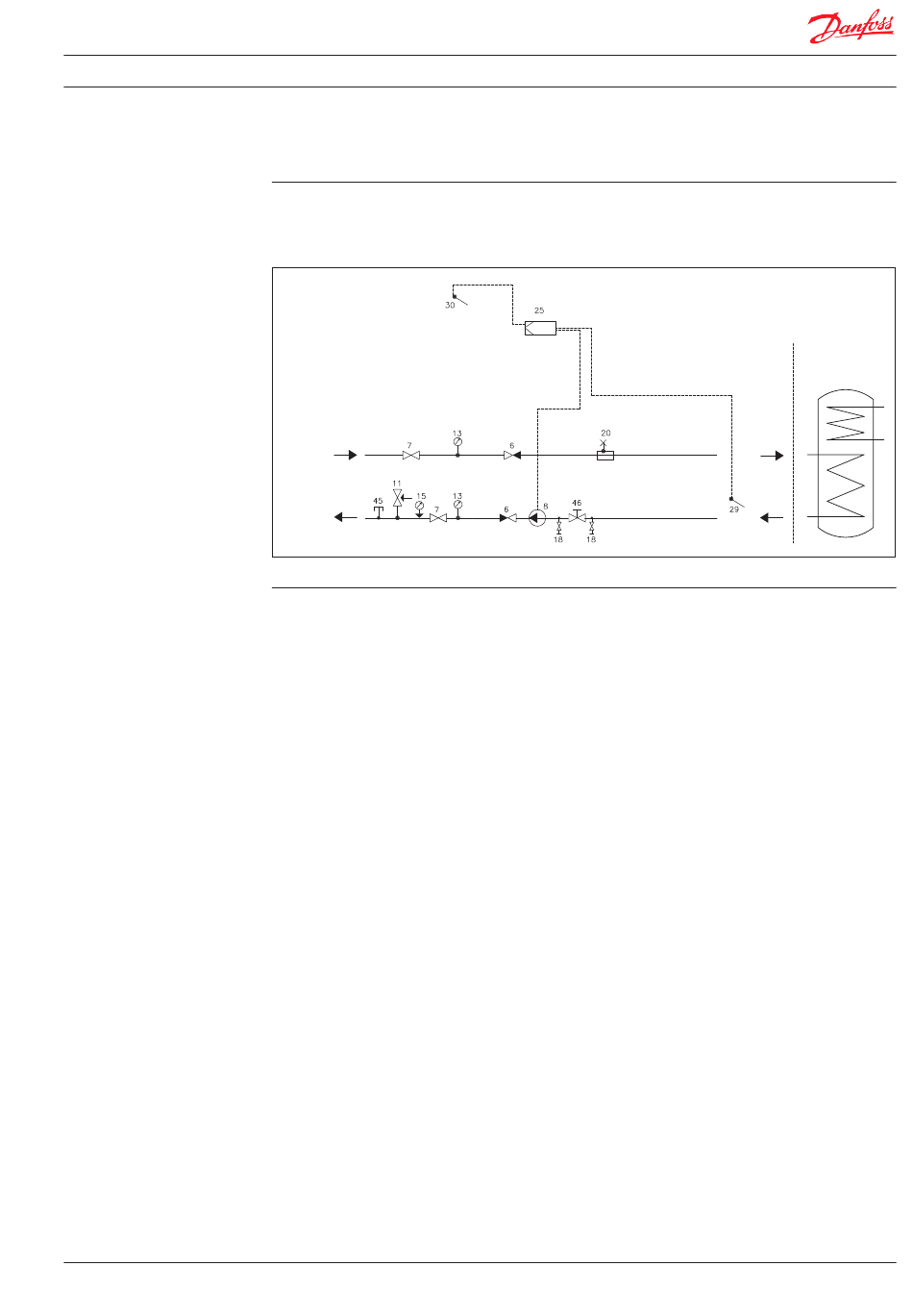

3.1.1 Schaltschema
Vorlauf
Solarkollektor
Rücklauf
Solarkollektor
3.1.2. Stückliste
6
Rückschlagventil
7
Kugelhahn
8
Solarpumpe
11
Sicherheitsventil, primär 6 bar
13
Thermometer 0-120 °C
15
Manometer 10 bar
18
Füll-/Entllerungsventil, primär
20
Entlüftungsrohr
25
Regler Sorel TDC3
29
Tauchfühler, Pufferspeicher
30
Sonnenkollektorfühler
45
Anschluß für Ausdehnungsgefäß
46
Ausgleichsventil
Optional:
TDC2 Regler
VI.GE.U1.03
© Danfoss 10/2010
enthaltenen Unterlagen (Deckblatt,
Schaltschema, Datenblatt).
Liefergrenze
Einbau unten im
Warmwasserzylinder
WW Zylinder
11
