Montage-, Inbetriebnahme- und Bedienungsanleitung PG-25
Elektrischer Anschluss
Pumpengruppen-Regler TDC3
Fühlermontage
DKDHR

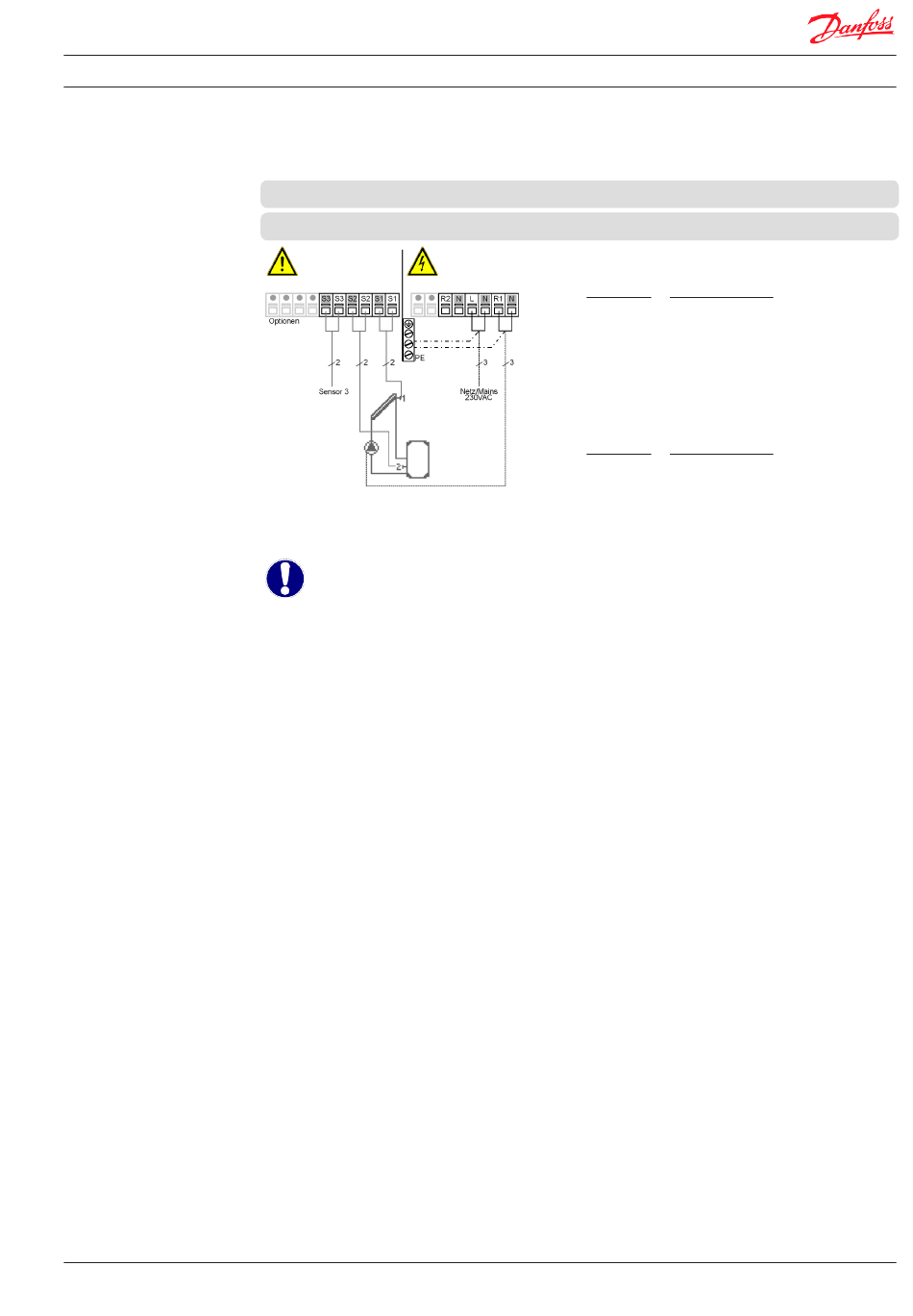

D Klemmanschlusspläne für elektrischen Anschluss
D.1 Solar mit Speicher
S e n s o r s e i t e
max. 12V
Gefahr
Achtung
Relais R1 und R2 werden gleichzeitig geschaltet,
um z.B. eine Pumpe an R2 anschließen zu können.
Relais R1: Nur zur Drehzahlregelung von
Standardpumpen, Mindestlast 20VA
Achtung
Solarkollektorfühler S1 muss im
Solarkollektor montiert werden.
Speicherfühler S2 wird beigestellt und
muss unten im Speicher montiert werden.
VI.GE.U1.03
© Danfoss 10/2010
Kleinspannungen max. 12VAC/DC An-
Netzseite
schluss im linken Klemmraum!
230VAC
Klemme:
S1 (2x)
S2 (2x)
S3 (2x)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
L
N
R1
N
R2
N
Der Anschluss der Schutzleiter PE erfolgt an dem PE
Metallklemmblock!
Anschluss für:
Fühler 1 Kollektor
Fühler 2 Speicher
Fühler 3 (optional)
Anschluss für:
Netz Außenleiter L
Netz Neutralleiter N
Pumpe L (drehz.)
Pumpe N (drehz.)
Pumpe L (ohne drehz.)
Pumpe N
