Betriebsanleitung

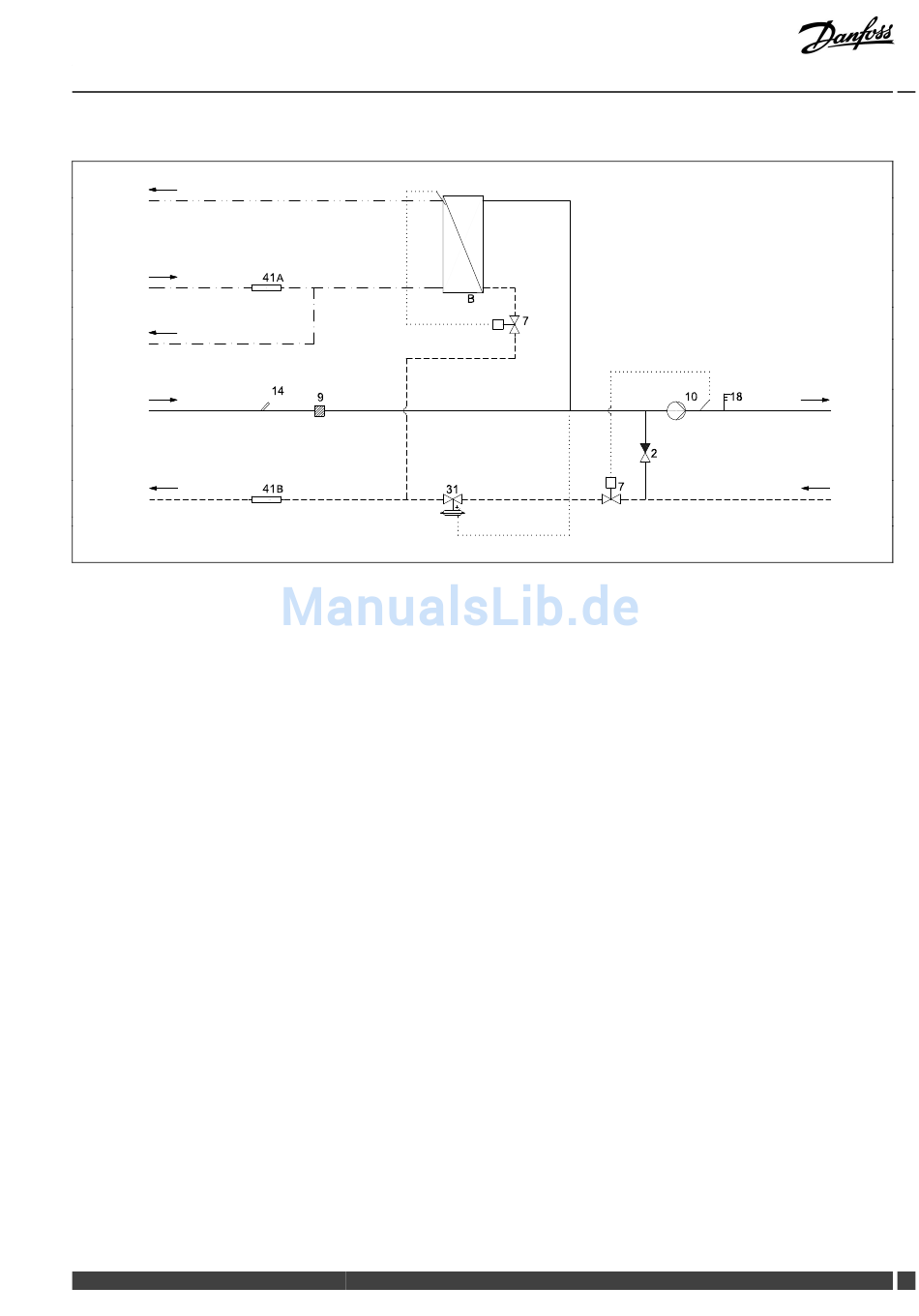

5.2 Schematische Darstellung
TWW
KWH
KW
FVL
FRL
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
B Warmeübertrager TWW
2
Rückschlagventil
7
Temperaturregler
9
Schmutzfänger
KWH:
Kaltwasserversorgung
KW:
Trinkwasser, kalt
TWW:
Trinkwasser, warm
FVL:
Fernwärme, Vorlauf
FRL:
Fernwärme, Rücklauf
HVL:
Heizungs-Vorlauf
HRL:
Heizungs-Rücklauf
5.2.1 Technische Daten
Technische Daten
Nenndruck:
Max. FVL-Temperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix VMTD-F MIX-B
10 Heizungsumwälzpumpe
14 Fühlertasche, Wärmemengenzähler
18 Thermometer
31 Differenzdruckregler
PN 10 (PN-16-Versionen sind auf Anfrage erhältlich.)
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.GE.X5.03 / LTY40210
41A Passstück, Kaltwasserversorgung
41B Passstück, Wärmemengenzähler
HVL
HRL
DEN-GT
9
