E Test de diodes
Pour la mesure des diodes et de zones de jonction semi-conductri-
ces, il y aura lieu de procéder de la façon suivante (tenez absolu-
ment compte des illustrations ci-dessous) :
1. Reliez le câble de mesure noir à la prise COM et le câble rouge à
la prise V/ Ohm.
2. Positionnez le commutateur rotatif sur "->I-".
3. Lors du test des diodes, la valeur affichée se réfère à la tension
à l'état passant (tension directe de la diode) d'une zone semi-
conductrice Si (passage silicium - PN).

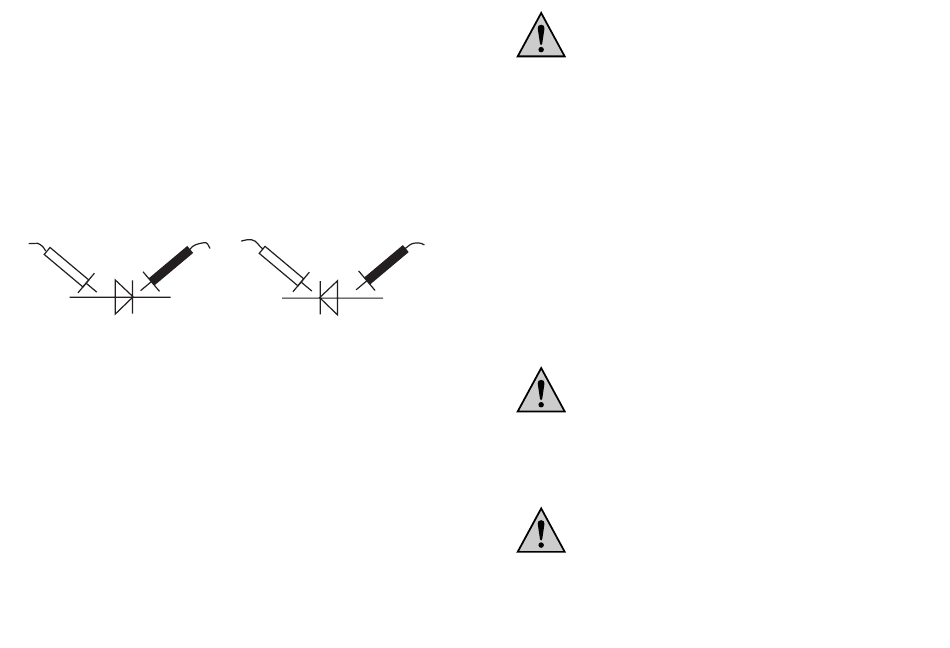

cordon cordon
rouge noir
Sense direct
Reliez maintenant les pointes des broches à l'objet à mesurer, d'un
secteur semi-conducteur sans tension, la broche rouge à l'anode,
la broche noire à la cathode (celle-ci est en règle générale marquée
par une bague de couleur, un point ou similaire).
Si vous mesurez un secteur de diodes en sens de conduction,
vous mesurerez une tension à partir d'env. 0,6 V (silicium) jusqu'à
3 V ( respectivement 600 mV jusqu'à 3000 mV), pour autant que le
secteur de diodes ne soit pas endommagé.
Si maintenant, vous intervertissez les pointes des broches, donc la
rouge sur la cathode et la noire sur l'anode, vous contrôlerez le soi-
disant sens de non-conduction du secteur de diodes.
Si "O.L" pour Overload = débordement est affiché, la diode est en
bon état. Si par contre une ''valeur de tension'' est affichée, vous
avez fait une erreur lors du branchement de l'objet à mesurer ou
celui-ci présente une défectuosité.
42
cordon cordon
rouge noir
Sens bloqu
Veillez lors du contrôle des diodes, que la diode re-
spectivement le circuit dans lequel elle est montée,
soit absolument hors de tension. Toutes les capa-
cités en présence doivent être déchargées.
F Contrôle acoustique de continuité
Avec cette fonction, vous pouvez contrôler la continuité de câbles,
fusibles, circuits etc. qui se trouvent hors de tension. Pour cette
mesure, procédez de la manière suivante :
1. Reliez le câble de mesure noir à la prise COM et le câble rouge à
la prise V/ ohm.
2. Positionnez le commutateur rotatif sur „•)" (= contrôle acou-
stique de continuité). Enfin raccordez les broches de mesure
avec l'objet à mesurer qui doit absolument être hors de tension.
3. Si la résistance en sens de conduction est inférieure à 80 ohms,
un signal acoustique se fera entendre.
Ne mesurez pas des condensateurs chargés, car un
déchargement possible pourrait détruire votre ap-
pareil de mesures.
G Test des transistors
Le socle des transistors n'est pas protégé contre
une surintensité.
Pour mesurer l'amplification d'un transistor, procédez de la façon
suivante :
