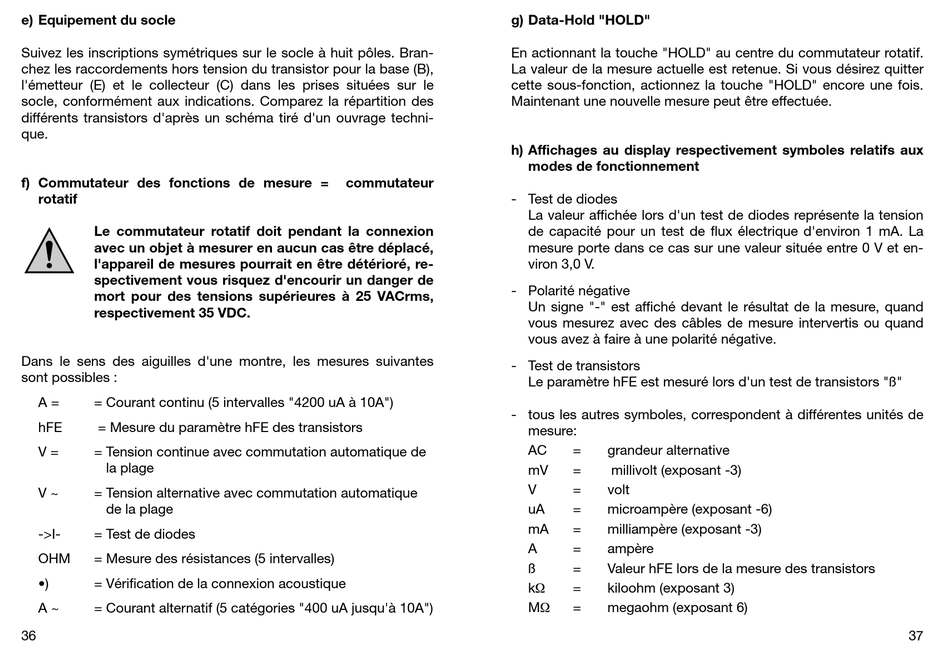

e) Equipement du socle
Suivez les inscriptions symétriques sur le socle à huit pôles. Bran-
chez les raccordements hors tension du transistor pour la base (B),
l'émetteur (E) et le collecteur (C) dans les prises situées sur le
socle, conformément aux indications. Comparez la répartition des
différents transistors d'après un schéma tiré d'un ouvrage techni-
que.
f) Commutateur des fonctions de mesure =
rotatif
Le commutateur rotatif doit pendant la connexion
avec un objet à mesurer en aucun cas être déplacé,
l'appareil de mesures pourrait en être détérioré, re-
spectivement vous risquez d'encourir un danger de
mort pour des tensions supérieures à 25 VACrms,
respectivement 35 VDC.
Dans le sens des aiguilles d'une montre, les mesures suivantes
sont possibles :
A = = Courant continu (5 intervalles "4200 uA à 10A")
hFE = Mesure du paramètre hFE des transistors
V = = Tension continue avec commutation automatique de
la plage
V ~ = Tension alternative avec commutation automatique
de la plage
->I- = Test de diodes
OHM = Mesure des résistances (5 intervalles)
•) = Vérification de la connexion acoustique
A ~ = Courant alternatif (5 catégories "400 uA jusqu'à 10A")
36
g) Data-Hold "HOLD"
En actionnant la touche "HOLD" au centre du commutateur rotatif.
La valeur de la mesure actuelle est retenue. Si vous désirez quitter
cette sous-fonction, actionnez la touche "HOLD" encore une fois.
Maintenant une nouvelle mesure peut être effectuée.
h) Affichages au display respectivement symboles relatifs aux
commutateur
- Test de diodes
- Polarité négative
- Test de transistors
- tous les autres symboles, correspondent à différentes unités de
modes de fonctionnement
La valeur affichée lors d'un test de diodes représente la tension
de capacité pour un test de flux électrique d'environ 1 mA. La
mesure porte dans ce cas sur une valeur située entre 0 V et en-
viron 3,0 V.
Un signe "-" est affiché devant le résultat de la mesure, quand
vous mesurez avec des câbles de mesure intervertis ou quand
vous avez à faire à une polarité négative.
Le paramètre hFE est mesuré lors d'un test de transistors "ß"
mesure:
AC = grandeur alternative
mV = millivolt (exposant -3)
V = volt
uA = microampère (exposant -6)
mA = milliampère (exposant -3)
A = ampère
ß = Valeur hFE lors de la mesure des transistors
k½ = kiloohm (exposant 3)
M½ = megaohm (exposant 6)
