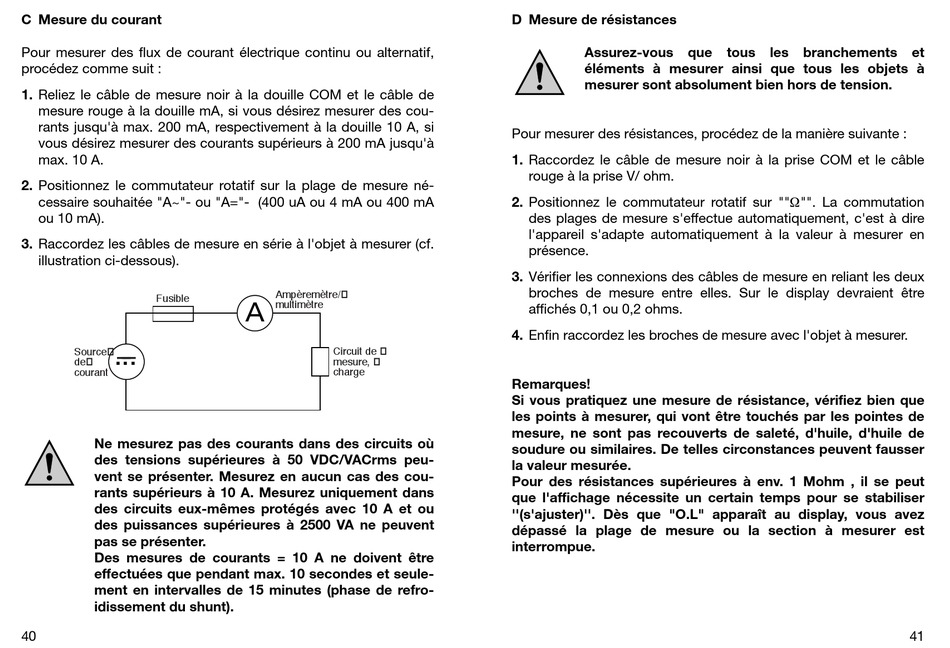

Conrad VC-222 Bedienungsanleitung Seite 21

C Mesure du courant
Pour mesurer des flux de courant électrique continu ou alternatif,
procédez comme suit :
1. Reliez le câble de mesure noir à la douille COM et le câble de
mesure rouge à la douille mA, si vous désirez mesurer des cou-
rants jusqu'à max. 200 mA, respectivement à la douille 10 A, si
vous désirez mesurer des courants supérieurs à 200 mA jusqu'à
max. 10 A.
2. Positionnez le commutateur rotatif sur la plage de mesure né-
cessaire souhaitée "A~"- ou "A="- (400 uA ou 4 mA ou 400 mA
ou 10 mA).
3. Raccordez les câbles de mesure en série à l'objet à mesurer (cf.
illustration ci-dessous).
Fusible
... – –
Source
de
courant
Ne mesurez pas des courants dans des circuits où
des tensions supérieures à 50 VDC/VACrms peu-
vent se présenter. Mesurez en aucun cas des cou-
rants supérieurs à 10 A. Mesurez uniquement dans
des circuits eux-mêmes protégés avec 10 A et ou
des puissances supérieures à 2500 VA ne peuvent
pas se présenter.
Des mesures de courants = 10 A ne doivent être
effectuées que pendant max. 10 secondes et seule-
ment en intervalles de 15 minutes (phase de refro-
idissement du shunt).
40
Amp•rem•tre/
A multim•tre
Circuit de
mesure,
charge
D Mesure de résistances
Assurez-vous que
éléments à mesurer ainsi que tous les objets à
mesurer sont absolument bien hors de tension.
Pour mesurer des résistances, procédez de la manière suivante :
1. Raccordez le câble de mesure noir à la prise COM et le câble
rouge à la prise V/ ohm.
2. Positionnez le commutateur rotatif sur ""½"". La commutation
des plages de mesure s'effectue automatiquement, c'est à dire
l'appareil s'adapte automatiquement à la valeur à mesurer en
présence.
3. Vérifier les connexions des câbles de mesure en reliant les deux
broches de mesure entre elles. Sur le display devraient être
affichés 0,1 ou 0,2 ohms.
4. Enfin raccordez les broches de mesure avec l'objet à mesurer.
Remarques!
Si vous pratiquez une mesure de résistance, vérifiez bien que
les points à mesurer, qui vont être touchés par les pointes de
mesure, ne sont pas recouverts de saleté, d'huile, d'huile de
soudure ou similaires. De telles circonstances peuvent fausser
la valeur mesurée.
Pour des résistances supérieures à env. 1 Mohm , il se peut
que l'affichage nécessite un certain temps pour se stabiliser
''(s'ajuster)''. Dès que "O.L" apparaît au display, vous avez
dépassé la plage de mesure ou la section à mesurer est
interrompue.
tous les branchements et
