Kurzbetriebsanleitung

Gerät nur waagerecht betreiben!
1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben.
2. Saugseitigen Wasseranschluß herstellen.
3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen).
4. Stromanschluß herstellen.
5. Gerät bei geöffneter Spritzpistole einschalten und mit dem Waschvorgang beginnen.
6. Nach Beendigung des Waschvorgangs Pumpe vollständig entleeren (ohne Saug- und Druckschlauch ca. 20 Sek. den
Motor einschalten).
- Nur sauberes Wasser verwenden!
- Vor Frost schützen!
ACHTUNG:
Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens. Die Maschine darf nach EN 61770 nicht unmit-
telbar an die öffentliche Trinkwasserversorgung angeschlossen werden.
Der kurzzeitige Anschluß ist nach DVGW (Deutscher Verband des Gas- und Wasserfachs) jedoch zulässig, wenn ein
Rückflußverhinderer mit Rohrbelüfter in die Zuleitung eingebaut ist.
Auch ein mittelbarer Anschluß an die öffentliche Trinkwasserversorgung ist zulässig mittels eines freien Auslaufes nach
EN 61770, z.B. durch den Einsatz eines Behälters mit Schwimmerventil.
Ein unmittelbarer Anschluß an ein nicht für die Trinkwasserversorgung bestimmtes Leitungsnetz ist zulässig.

Hochdruckschlauchleitung und Spritzeinrichtung

Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritzeinrichtung bestehen aus hochwer-
tigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmäßig gekennzeich-
net. Maximale Wasserzuleitung 20 m.
Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschriftsgemäß gekennzeichnete Bauteile zu
verwenden. Hochdruckschlauchleitungen und Spritzeinrichtungen sind druckdicht anzuschließen. Die Hoch-
druckschlauchleitung darf nicht überfahren, übermäßig gezogen oder verdreht werden. Die Hochdruck-
schlauchleitung darf nicht über scharfe Kanten gezogen werden, sonst erlischt die Garantie.

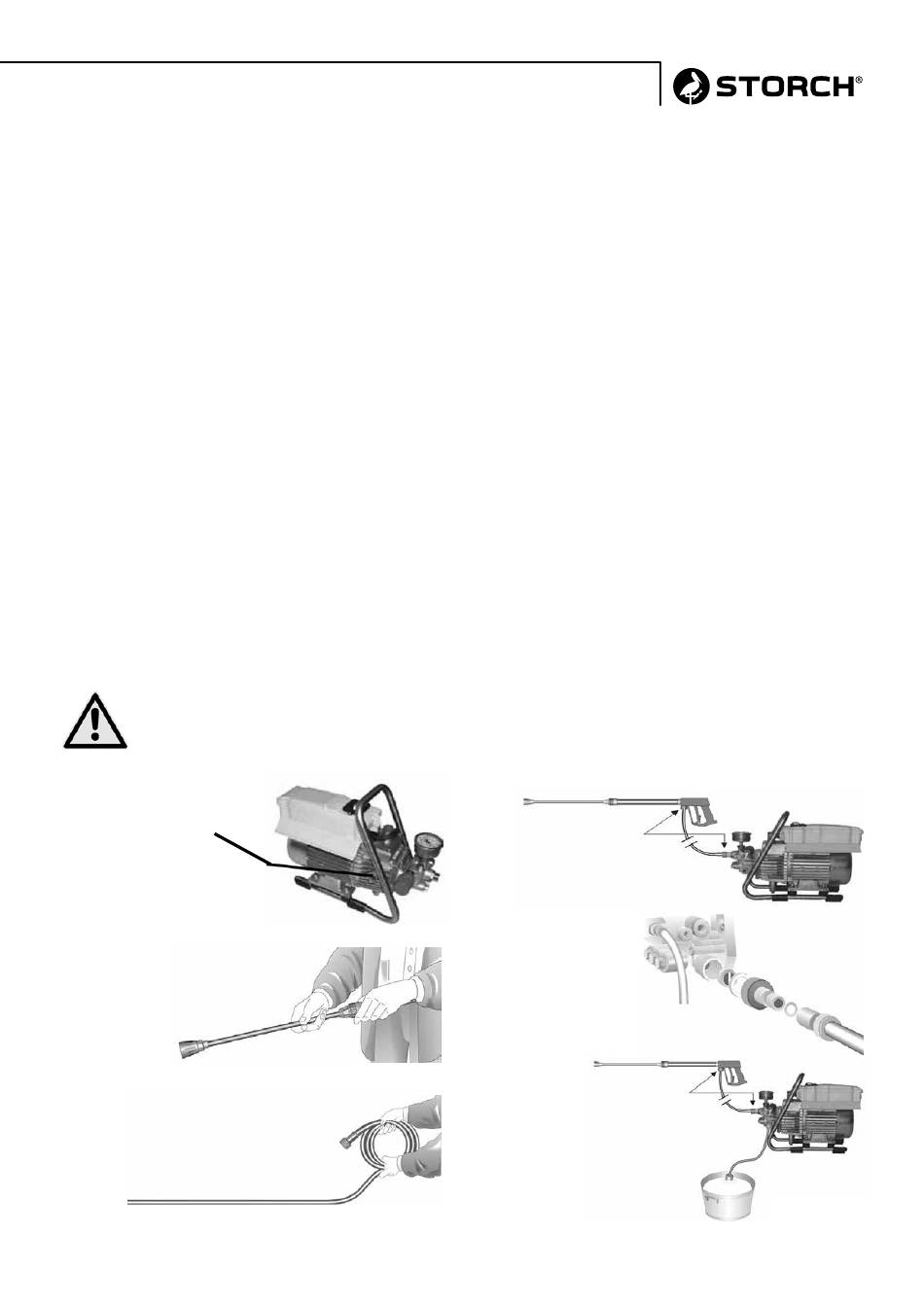

Inbetriebnahme

1.
Ölstand kontrollieren
Öl muß im Schauglas
sichtbar sein
2.
Hochdrucklanze mit der
Handpistole verbinden
3.
Hochdruckschlauch schlingenfrei abrollen
und mit der Handpistole um Pumpe
verbinden. Bei Verlängerung max.
20 m HD-Schlauch verwenden oder
2 x 10 m mit Schlauchverbindungen.
Verbindung vom
Hochdruckschlauch
zur Lanze.
4.
Die Maschine kann
wahlweise an die
Druckwasserleitung
mit kaltem oder bis zu
60° C heißem Wasser
angeschlossen werden.
Beim Außenansaugen auf
sauberes Wasser achten.
Hinweis:
Wassereingangsfilter
Art.-Nr. 65 65 60 verwenden.
Der Schlauchquerschnitt muß
mindestens 1/2" = 12,7 mm sein
(freier Durchgang). Sieb Nr. 1 muß
immer sauber sein.
5.
Maximale Ansaughöhe 1,0 m
- siehe Technische Daten Seite 3.
5
Wasser
