Istruzioni in breve

Utilizzare il dispositivo solo in posizione orizzontale!
1. Avvitare flessibile per alta pressione alla pistola a spruzzo e all'apparecchio.
2. Stabilire il collegamento dell'acqua sul lato di aspirazione.
3. Evacuare l'aria dall'apparecchio (chiudere ed aprire più volte la pistola a spruzzo).
4. Stabilire la connessione elettrica.
5. Avviare il dispositivo con la pistola a spruzzo aperta ed iniziare con la fase di lavaggio.
6. Dopo la fase di lavaggio occorre completamente svuotare la pompa (attivare il motore per ca. 20 secondi senza
tubo di aspirazione e di pressione).
• Utilizzare solamente dell'acqua pulita !
• Proteggere dal gelo!
ATTENZIONE:
Osservare le norme dell'azienda di approvvigionamento idrico locale. Ai sensi della norma EN 61770, la macchina non
deve essere collegata all'alimentazione dell'acqua potabile.
Secondo la DVGW (associazione tedesca tecnica e scientifica del gas e dell'acqua), è però ammesso un breve collega-
mento, se il tubo di alimentazione è dotato di una valvola di ritegno ed un aeratore.
È anche ammesso un collegamento indiretto all'alimentazione dell'acqua potabile pubblica per mezzo di uno scarico
libero secondo EN 61770, ad es. attraverso un contenitore con una valvola a galleggiante.
È ammesso un collegamento diretto ad una rete di approvvigionamento non destinata all'alimentazione dell'acqua pota-
bile.
Tubo flessibile per alta pressione e impianto di spruzzo
Il tubo flessibile per alta pressione ed il dispositivo di spruzzo appartengono all'allestimento della macchina e consisto-
no di materiale di alta qualità, sono adatti per le condizioni di esercizio della macchina e sono contrassegnati in maniera
prescritta. Lunghezza massima del tubo dell'acqua 20 m.
In caso di necessità di ricambi devono essere solamente utilizzati dei pezzi di ricambi contrassegnati in
maniera prescritta ed approvati dal costruttore. Le tubature per alta pressione come anche i dispositivo di
spruzzo devono essere collegati in modo pressurizzato. Il flessibile per alta pressione non deve essere tra-
volto, tirato con eccessiva forza oppure storta. Non tirare il flessibile per alta pressione oltre gli spigoli vivi
altrimenti verrà a mancare la garanzia.

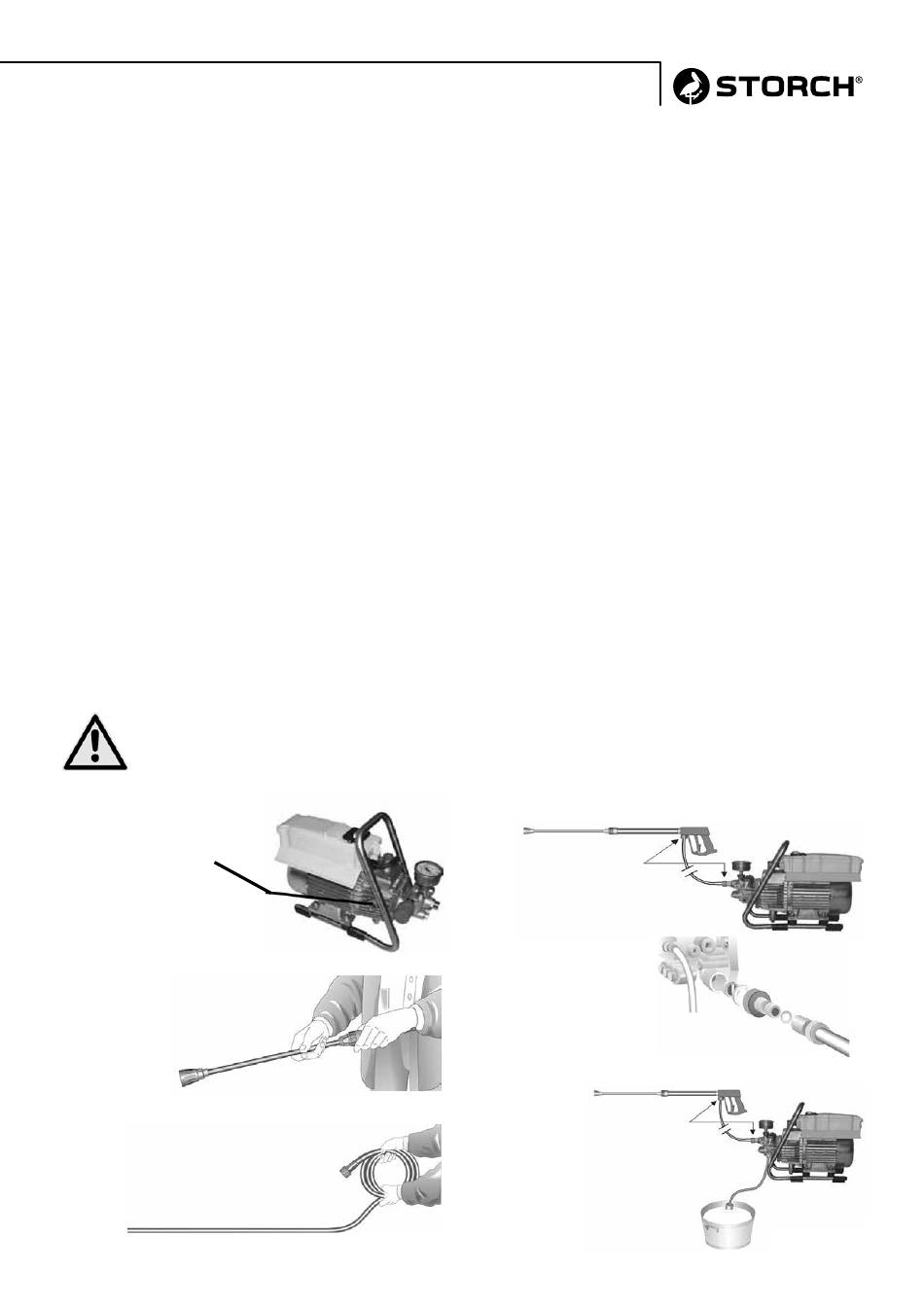

Messa in funzione

1.
Controllare il livello
dell'olio
L'olio deve essere visibile
nella spia del livello
2.
Collegare la lancia ad alta
pressione con la pistola a mano.
3.
Sbobinare il flessibile per alta pressione senza cappi e
collegarlo con la pistola a mano e la pompa.
In caso di prolunghe, utilizzare un flessibile
per alta pressione con una lunghezza
max. di 20 m oppure 2 flessibili da
10 m e un raccordo per tubi.
Collegamento del tubo
ad alta pressione alla lancia.
4.
Il dispositivo può essere collegato
sia alla condotta d'acqua
fredda ad alta pressione
sia all'acqua calda fino a
60° C. Nel caso si aspiri
acqua da sorgenti esterne,
prestare attenzione che questa sia pulita.
Indicazione:
Utilizzare il filtro ingresso acqua n. art. 65 65 60.
La sezione del
tubo deve essere almeno di 1/2"
= 12,7 mm (passaggio pieno).
Il filtro n. 1 deve sempre essere pulito.
5.
Altezza massima d'aspirazione
1,0 m (vedasi Dati tecnici
a pagina 39.
41
acqua
