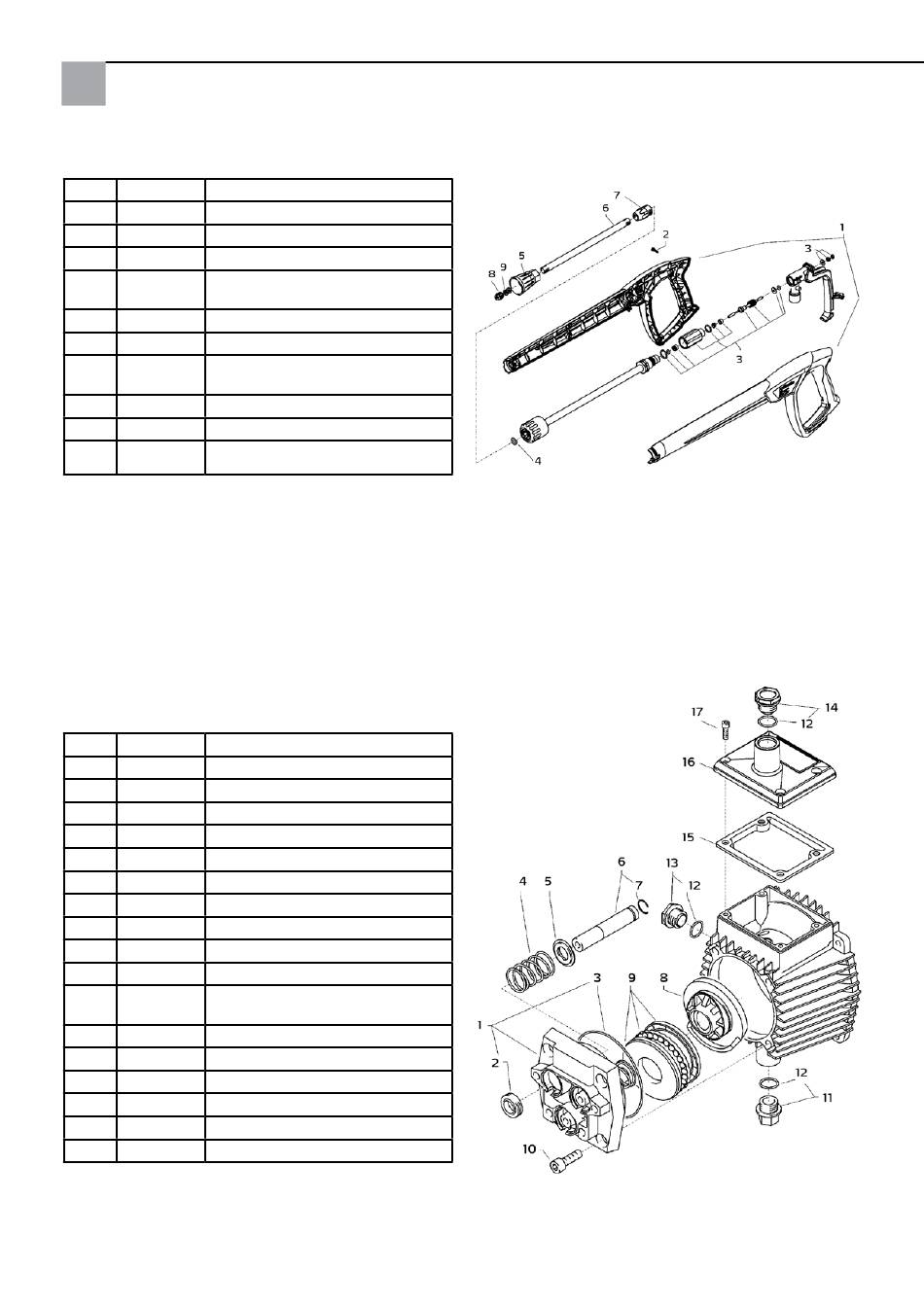

Pistool met lans
Pos. Art. nr. Omschrijving
1 65 62 28 Pistoolschaal rechts + links
2 65 62 29 Schroef 3,5 x 14
3 65 62 31 Reparatieset pistoolhandgreep
4 65 65 59 O-ring ST30 voor HD-slang en
lans
5 65 62 32 Sproeierbescherming M12 x 1
6 65 62 33 Buis 500 mm
7 65 62 34 ST30 nippel M22 x 1,5/R1/4" met
ISK
8 65 63 29 Sproeier met platte straal
9 65 62 37 Aluminium dichtingsring
65 65 33 HD-pistoolhandgreep
zonder
afb.
Transmissie
Pos. Art. nr. Omschrijving
1 65 62 52 Behuizingsplaat
2 65 62 53 Oliedichting 14 x 24 x 7
3 65 62 54 O-ring 83 x 2
4 65 62 56 Plunger-veer
5 65 62 57 Veerdrukschijf 14 mm
6 65 62 58 Plunger 14 mm AZ-L
7 65 62 59 Borgring 14 mm
8 65 63 31 Tuimelschijf 9,5°
9 65 62 62 Axiaal groefkogellager 3-delig
10 65 62 63 Zeskante inbusbout M8 x 25
11 65 62 64 Olie-aflaatstop M18 x 1,5 met
magneet
12 65 62 66 O-ring 12 x 2
13 65 64 33 Oliekijkglas
14 65 64 32 Olie-sluitschroef rood
15 65 62 67 Dichting oliedeksel
16 65 62 68 Deksel oliebehuizing
17 65 60 98 Zeskante inbusbout M5 x 12
