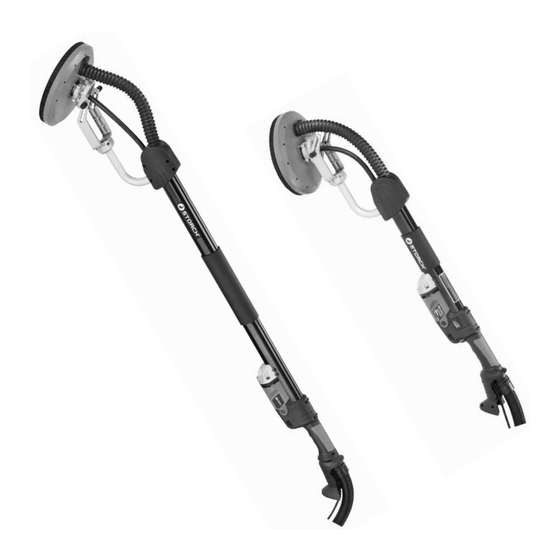

Wand- und Deckenschleifer "Spider"
Wand- und Deckenschleifer "Spider S kurz"
Muur- en plafondschuurmachine "Spider"
Muur- en plafondschuurmachine "Spider S"
Ponceuse « Spider » pour murs et plafonds
Ponceuse « Spider S » pour murs et plafonds
Molatrice per pareti e soffitti "Spider"
Molatrice per pareti e soffitti "Spider S"
"Spider" Wall and Ceiling Sander
"Spider S Short" Wall and Ceiling Sander
Nástìnný a stropní brusiè "Spider"
Nástìnný a stropní brusiè "Spider S"
DE
NL
FR
IT
GB
CZ
Inhaltsverzeichnis
Verwandte Anleitungen für Storch Spider
Inhaltszusammenfassung für Storch Spider
- Seite 1 Muur- en plafondschuurmachine “Spider” Muur- en plafondschuurmachine “Spider S” Ponceuse « Spider » pour murs et plafonds Ponceuse « Spider S » pour murs et plafonds Molatrice per pareti e soffitti “Spider” Molatrice per pareti e soffitti “Spider S” "Spider" Wall and Ceiling Sander "Spider S Short"...
-
Seite 2: Lieferumfang
Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt. -
Seite 3: Gerätebeschreibung
Alle Sicherheitshinweise lesen und beachten. Die Nichtbeachtung aller nachstehend aufgeführten Sicher- heitshinweise kann zu Stromschlägen, Bränden und/oder schweren Körperverletzungen führen. Der in allen nachstehenden Hinweisen verwendete Begriff “Schleifer” bezieht sich auf den STORCH Wand- und Decken- schleifer „Spider“. Diese Sicherheitshinweise aufbewahren. -
Seite 4: Elektrische Sicherheit
Geeignete Kleidung tragen. Keine weite Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Weite Kleidung, Schmuck oder langes Haar können von beweglichen Teilen erfasst werden. Sorgfältiger Umgang und Gebrauch des Wand- und Deckenschleifers „Spider“ Das Gerät nicht überlasten. Nur das für den Einsatz bestimmte Werkzeug verwenden. -
Seite 5: Spezielle Sicherheitsregeln
Vor Gebrauch den Schleifer auf eventuelle Beschädigungen kontrollieren. Beschädigte Teile vor Verwendung des Werkzeugs reparieren lassen. Viele Unfälle sind die Folge von schlecht gewarteten Elektrowerkzeugen. Den Wand- und Deckenschleifer „Spider“ und dessen Zubehör nur für vorgesehene Einsatzzwecke nutzen. Service Den Schleifer ausschließlich von qualifiziertem Fachpersonal bei autorisierten Kundendiensten und nur bei Verwendung von Original-Ersatzteilen reparieren lassen. -
Seite 6: Funktionsbeschreibung
Funktionsbeschreibung Dieser Wand und Deckenschleifer ist speziell für das rationelle Schleifen von Wand und Deckenflächen im Neubau- und Renovierungsbereich ausgelegt. Er ist für einen Einsatz in Verbindung mit einem Staubsauger für minimale Staubentwick- lung und optimale Schleifergebnisse konstruiert. Der schwenkbare Schleifkopf ermöglicht ausgezeichnete Ergebnisse bei minimalem Zeit- und Kraftaufwand. -
Seite 7: Zum Ersetzen Der Schleifplattenhaube Wie Folgt Vorgehen
Schleifplattenhaube abnehmen. Zum Ersetzten die Demontageschritte in umgekehrter Rei- henfolge durchführen. Die Feder nicht vergessen. Beauftragen Sie eine autori- sierte Kundendienststelle mit der Durchführung sämtlicher Reparaturen. HINWEIS Nur passendes und für den Wand- und Decken- schleifer Spider geeignete Klett-Schleifscheiben verwenden. Originalanleitung... -
Seite 8: Montage Des Saugschlauches Mit Bajonettverschluss
Montage des Saugschlauches mit Bajonettverschluss Den Netzstecker des Schleifers ziehen. 2. Den Bajonettverschluss des Saugschlauches in den An- schlussstutzen unterhalb des Handgriffes des Schleifers einstecken. Sobald die Stifte des Bajonettverschlusses die Enden der Schlitze erreicht haben, den Gelenkstutzen festhalten und den Bajonettverschluss des Schlauchs im Uhrzeigersinn drehen. -
Seite 9: Positionierung Des Schleifkopfes
Positionierung des Schleifkopfes Decke Es gibt zwei einstellbare Positionen für den Schleifkopf: Für Wände und Decken. Diese Einstellungen ermöglichen einen idealeren Bewe- gungsbereich für die unterschiedlichen Winkel. Bei der Position für Decken (Position A in der Darstellung) wird die Achse am äußersten Ende der Gabel befestigt. Bei der Position für Wände und andere (Position B in der Dar- stellung) wird die Achse in Höhe der Gabelmitte befestigt. -
Seite 10: Wartung
HINWEIS (Falls ein Staubsauger mit integrierter Schaltung ver- Mit der Kontrolle und dem Austausch der Koh- wendet wird - z. B. STORCH VacTec 25 und VarioVac lebürsten sollte eine qualifizierte Kundendienst- 50 - vor dem Einschalten die richtige Schalterposition werkstatt der Fa. STORCH beauftragt werden. - Seite 11 Schaltplann 230 V Originalanleitung...
-
Seite 12: Explosionszeichnung
Explosionszeichnung Originalanleitung... -
Seite 13: Teileliste
Saugschlauchmuffe Spider Schaumhandgriff 624568 1 z. Sauger 624519 40 A Schaumhandgriff 624569 o.Abb. Handgriff f. Storch Wand- Verbindungsbuchse +Deckenschleifer 624520 1 Antriebswellen 624570 o.Abb. Transporttasche f. Spider S 623505 Kugellager 6001 2RS o.Abb. Stopfen für Kopfhalterung 624579 Verbindungsbuchse 624571 Originalanleitung... - Seite 14 Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service- Station eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Service-Hotline 08 00. 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch: Reparaturansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestim-...
-
Seite 15: Eg-Konformitätserklärung
Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtli- nien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Gerätes: Wand- und Deckenschleifer Spider und Spider S Geräte-Typ: Wand- und Deckenschleifer Artikel-Nummer:... - Seite 88 „Spider“ Wall and Ceiling Sander 62 50 00 Wand- und Deckenschleifer „Spider“ 62 55 00 Wand- und Deckenschleifer „Spider S 62 55 00 „Spider S Short“ Wall and Ceiling Sander kurz“ 65 15 00 Schleifstaubsauger Vac Tec 25 65 15 00 „VacTec 25“...
