3.8.1 KESSELBETRIEB IM
WITTERUNGSGEFÜHRTEN MODUS:
Kesseltemperatur und Vorlauftemperatur
werden in Abhängigkeit der Außentempera-
tur gleitend betrieben. Eine Umschaltung auf
Speichervorrang erfolgt automatisch bei
Unterschreitung der eingestellten Brauch-
wassertemperatur.
3.8.2 KESSELFUNKTION MIT
EXTERNER REGELUNG:
Eine externe Regelung wird an die im Kessel
eingebaute Klemmleiste an den Klemmen
1 und 2 angeschlossen. Siehe Darstellung
auf Seite 24. Das Eingangssignal muß im
Bereich 0 - 10 Volt liegen.
-120 kW
-80 kW
O
O
3.8.3 WARMWASSERBETRIEB:
F
F
F
F
Für den Betrieb mit einem Brauchwasser-
ON
erwärmer (Speicher) ist zusätzlich eine
2 1
Schnittstelle AM4 (Speicher-Regelmodul)
werkseitig eingebaut. Bei Wärmeanforderung
des Speichers steuert der Brennerautomat
(MDB) entweder eine Speicher-Ladepumpe
oder ein motorisch gesteuertes Dreiwege-
ventil an und der voraus beschriebene Heiz-
betrieb und Ablauf wiederholt sich.
Die Kessel-Modulation beginnt bei einer
Heizwasser-Temperatur von 85°C am Vor-
laufsammler.
Zusätzlich kann die Speicher-Leistung ange-
passt werden, siehe Darstellung.
Ist die erforderliche Speicher-Leistung kleiner
als die Heizleistung, kann mit einem Regulier-
ventil die erforderliche Wasserumlaufmenge
bei der Speicherladung eingestellt werden.

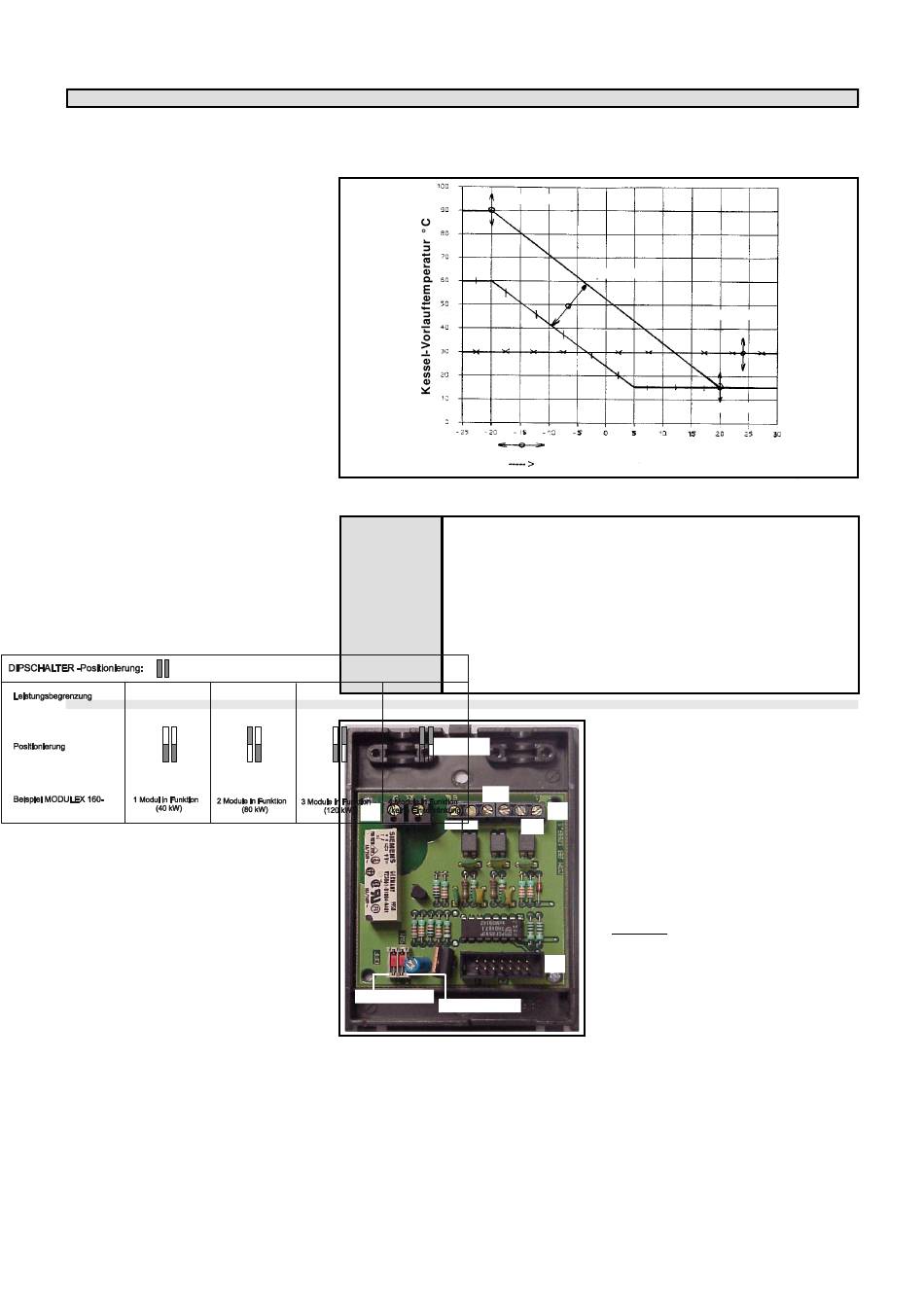

Darstellung der Kessel-internen Heizkurve (Behaglichkeitsregelung)
in Verbindung mit einem Aussenfühler :
Parameter in Verbindung mit einer externen Regelung:
Parameter G:
Parameter H:
Parameter 6:
-40 kW
Keine
O
O
F
F
F
F
ON
ON
ON
2 1
2 1
2 1
X1
DIPSCHALTER 2
Parameter 3
Parameter 7
Parameter-Darstellung
Aussentemperatur °C
Einstellbereich der Vorlauftemperatur bei Verwendung eines
AM 4 - Moduls bei 0 Volt (BMS) 0 bis 50 °C
Einstellbereich der Vorlauftemperatur bei Verwendung eines
AM 4 - Moduls bei 10 Volt (BMS) 50 bis 90 °C
Blockiertemperatur über der maximalen Vorlauftemperatur.
Werkseinstellung 25 °C, Einstellbereich 15 bis 30 °C.
Der Parameter kalkuliert die Aussentemperatur mit der Kessel-
Vorauftemperatur.
Achtung: Funktionsstörung bei gleichzeitiger Installation mit
einem Aussenfühler, (Klemme 7 / 8)!
X1
AM-4
X2
X2
X7
Achtung: Die Anschlüsse des AM 4 X1
und X2 sind bereits auf die Anschluss-
klemmleiste am Kessel verdrahtet!
X7
Dipschalter - Hinweis:
DIPSCHALTER 1
Position 1 = "OFF" nach oben
Position 2 = "ON" nach unten
AM 4 -Modul
Parameter 6
Parameter 4
= Anschluß für Speicher-Ladepumpe
oder mot. Dreiwegeventil
(1=Eingang 2=Ausgang)
= Anschluß für WW-Sensor oder
externe Temperaturregelung alterna-
tiv (Klemmen 3 und 4)
Speichervorrangschaltung aus
einer witt. geführten Regelung
(Klemmen 0 - 10 V)
= Flachbandkabel zum Brenner-
automat (MDB)
35
