Unical MODULEX 80 Installations- Und Betriebsanweisung Seite 25

2.9.4 EXTERNER BRAUCH-
WASSERSPEICHER
Der MODULEX-Heizkessel kann in Verbin-
dung mit der eingebauten Brauchwasser-
Schnittstelle AM4 mit externen Brauchwasser-
Vorratsspeichern installiert werden.
Die Heizungsumschaltung kann sowohl
über ein 3-Wegeventil oder auch über eine
externe Speicherladepumpe erfolgen.
Pumpenstandschutz:
Bei Einschaltung des Kessels am Betriebs-
schalter wird das Dreiwegeventil für ca.
15 Sek. in Richtung Heizung geöffnet.
Danach geht die Heizungspumpe für ca.
60 Sek. in Betrieb.
Erfolgt innerhalb von 24 Stunden keine
Wärmeanforderung, wiederholt sich dieser
Vorgang.
Die Programierung wird unter "PARA" auf
Seite 29 durchgeführt.
Über das Bedienungsfeld im Kessel-Schalt-
feld besteht die Möglichkeit, die Heizleistung
des Heizkessels an den Wärmebedarf des
Speichers anzupassen.
Siehe dazu auch die Hinweise auf Seite 35.
11 12 13
COLLEGAMENTO VALVOLA A 3 VIE
L N
Bollitore non soddisfatto
RELAIS, 3 Kontake
na
/
nc
Heizung

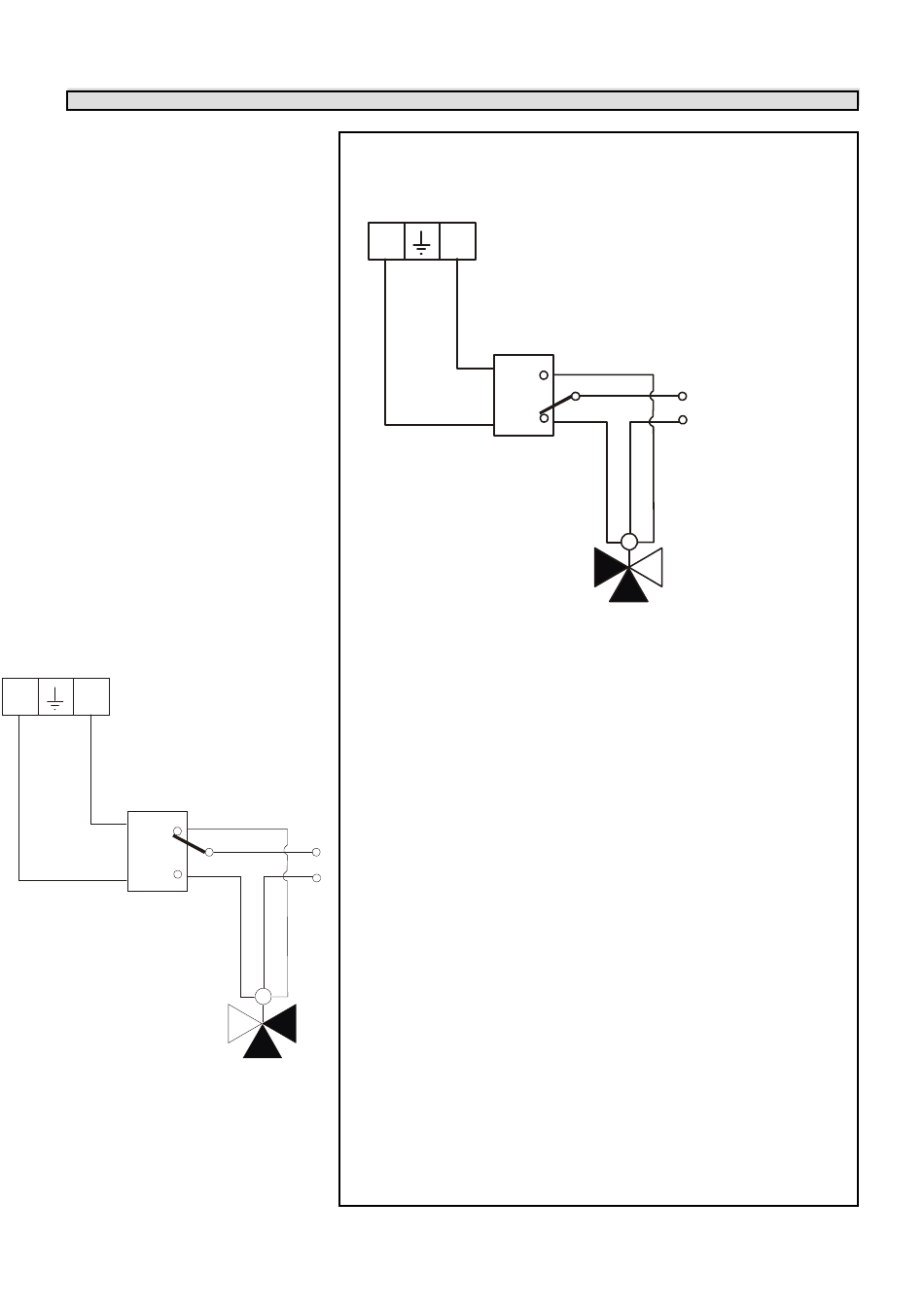

ELEKRTOANSCHLUSS MIT DREIWEGEVENTIL:
11 12 13
L
HINWEIS:
Schaltfeld-Anschluss Klemme 11 - 13
(Display-Anzeige 4.xx.)
L1
DWV
c
Motor
N
M
Sanitär
3-Wegeventil
COLLEGAMENTO VALVOLA A 3 VIE
N
Bollitore soddisfatto
RELAIS, 3 Kontake
na
/
c
nc
M
Heizung
3-Wegeventil
L1
DWV
Motor
N
Sanitär
25
