Mehrkessel-Heizungsanlagen mit Gas-
Brennwert- und konventionellen Heizkesseln
in Verbindung mit unterschiedlich tempe-
rierten Heizkreisen.
Die Heizkreise mit den niedrigsten Tempera-
turen, z.B. Fußboden-Heizungen, sollten
stets direkt an die Brennwertkessel ange-
schlossen werden, Abb. 32.
Allgemeiner Heizungsbetrieb:
Die Heizungsvorlauf-Temperatur wird je nach
Aussentemperatur und der eingestellten Heiz-
kurve über den Heizkreismischer geregelt.
Für jeden Heizkreis muß ein im Zubehör er-
hältliches Mischermodul MAD 30 eingesetzt
werden.
Damit können die Vorlauftemperaturen und
Heizkreispumpen für jeden Heizkreis unab-
hängig voneinander betrieben werden. Die
Heizkreispumpe muß über ein zusätzliches,
bauseitiges Relais oder Schaltschütz ange-
steuert werden.
Zusätzlich wird als zentrale Leitstation eine
Regelung RS 30 (optionales Zubehör)

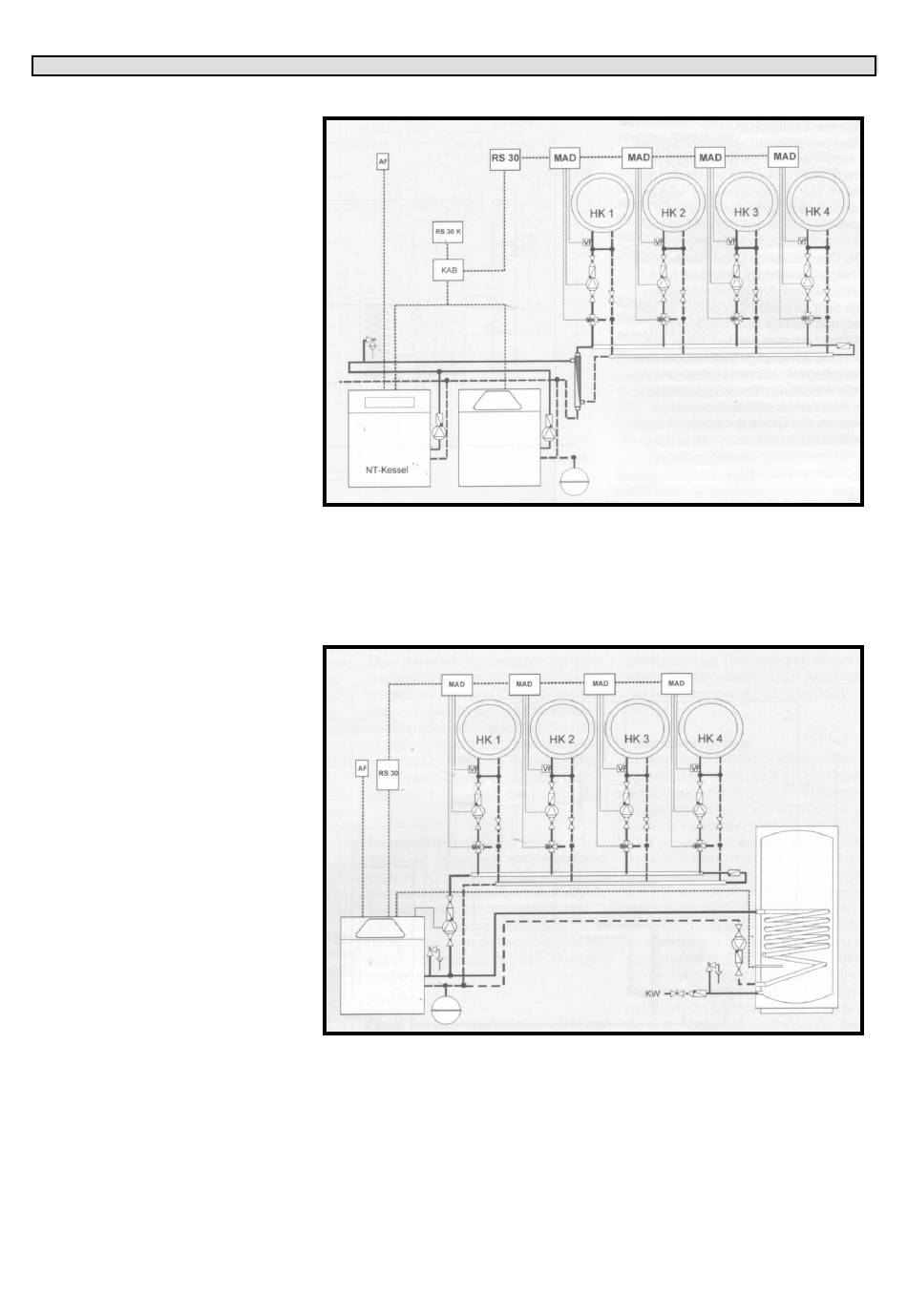

Abb. 32
benötigt.
Heizungsanlagen mit zentraler
Brauchwasser-Erwärmung:
Die MODULEX-Heizkessel können auch in
Heizungsanlagen mit kombinierter Brauch-
wasser-Erwärmung installiert werden.
In der Kesselregelung ist werkseitig zur An-
steuerung einer Speicherladepumpe oder ei-
nes 3-Wegeumschaltventils eine Schnittstelle
AM 4 eingebaut, Abb. 33.
Die Größe des Brauchwasser-Erwärmers
wird nach dem Anwendungsfall bestimmt.
Funktionsbeschreibung für eine
Brauchwasser-Erwärmung:
Im Speicher-Brauchwasser-Erwärmer ist zur
Überwachung des Warmwasser-Vorrates ein
Speicherfühler eingebaut.
Wenn der Speicher nachgeheizt werden muß,
z.B. nach entsprechender Warmwasserent-
nahme, wird die Anlage auf Vorrangbetrieb
umgeschaltet. Dazu wird der Heizkessel in
Betrieb genommen und gleichzeitig das Hei-
zungswasser über eine Speicherladepumpe
oder 3-Wegeventil zum Speicher geleitet.
Abb. 33
Das Brauchwasser wird im Speicher über die
eingebaute Heizfläche aufgeheizt.
Bei Erreichen der am Temperaturregler einge-
stellten Brauchwasser-Temperatur wird auf
den Heizungsbetrieb zurück geschaltet.
Ein paralleler Betrieb von Heizung und
Brauchwassererwärmung ist möglich.
Eine entsprechende Auslegung und Größe
des Brauchwasser-Erwärmers, insbe-
sondere bei Mehrfamilien-Objekte erfolgt
üblicherweise nach DIN 4708 / T2.
