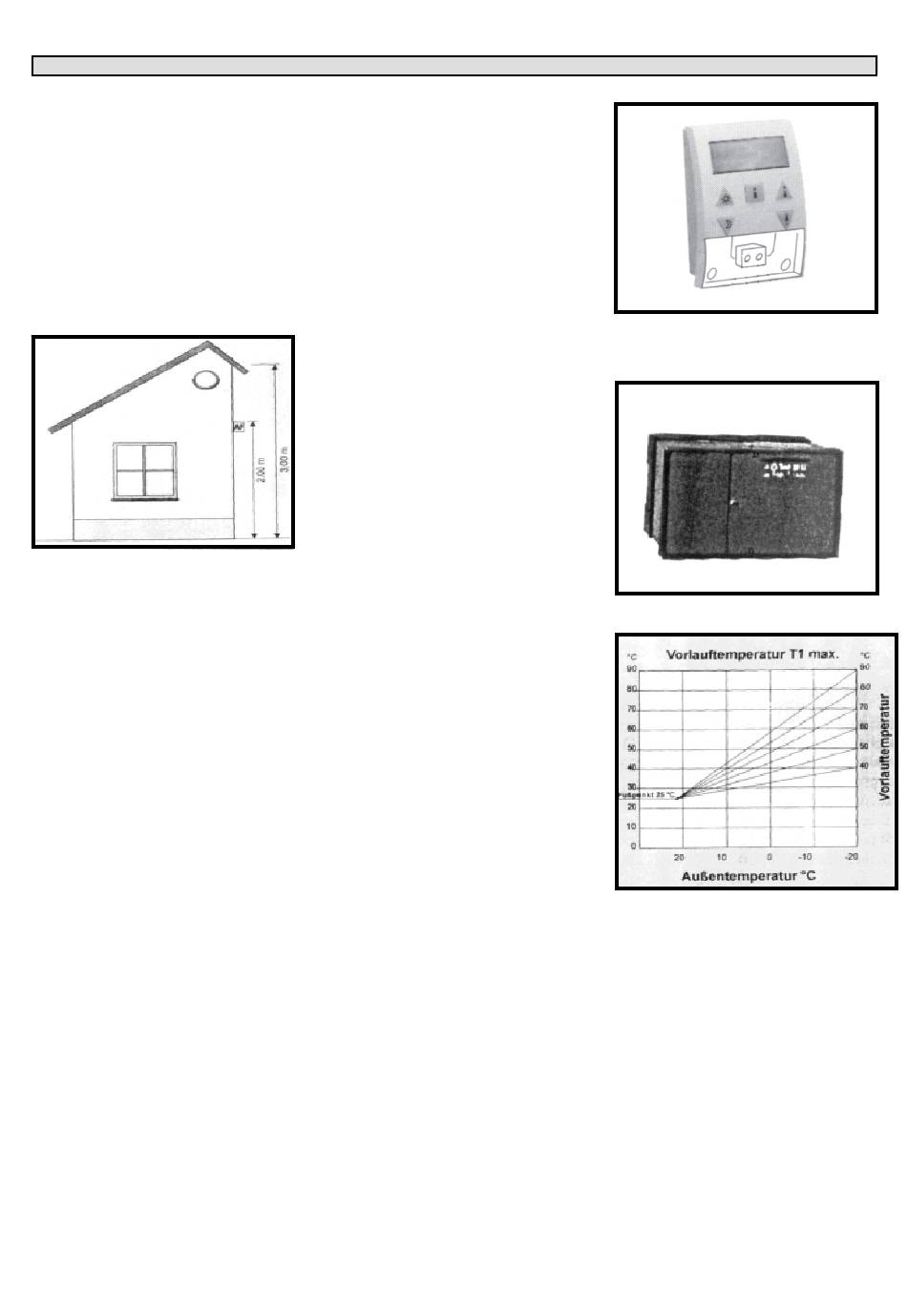

Anordnung des Außentemperatur
fühlers:
Der für den Betrieb erforderliche Außentem-
temperaturfühler muß so installiert werden,
daß die Außentemperatur unbeeinflußt er-
faßt werden kann.
Er sollte daher immer an der Nord- oder Nord-
Ostseite, in etwa 2/3 der Fassadenhöhe des
Gebäudes montiert werden. Er darf nicht über
Fenster, Türen oder direkt unter Dächern
oder Markisen befestigt werden. Auch eine
Montage in Lichtschächten ist zu vermeiden.
Für Heizungsanlagen, bei denen kein Refer-
enzraum zu Verfügung steht, und/oder es
sich um träge regelbare Heizungssysteme
handelt (Fußbodenheizungssysteme), sollte
die reine witterungsgeführte Regelung ohne
Raumaufschaltung verwendet werden. Hier-
bei erfolgt die Regelung der Vorlauftempera-
tur in Abhängigkeit von der Außentempera-
tur und der Heizkurve am Brennwertkessel.
Funktion Tagbetrieb:
Der Brennwertkessel moduliert witterungs-
geführt gemäß eingestellter Heizkurve auf
die errechnete Vorlauf- Solltemperatur um
eine am Kessel einstellbare Temperaturdif-
ferenz.
Funktion Absenkbetrieb:
Der Brennwertkessel moduliert witterungs-
geführt und reduziert die Vorlauf-Solltemtemp-
eratur um eine am Kessel einstellbare Tem-
peraturdifferenz.
Witterungsgeführte Regelung mit
Datenbus-Technologie für
Einkeis-Heizungsanlagen:
Die Regelung RS 30 ist eine elektronische
Regeleinheit die in Verbindung mit dem
Außentemperaturfühler AF120 den Brenn-
wertkessel witterungsgeführt regelt. Alle
digitalen Regelsignale werden über eine zwei-
adrige Datenbusleitung vom Wohnraum aus
an die Geräteelektronik übermittelt. Eine
eventuelle Störung ist direkt im Reglerdis-
play ersichtlich.
Die RS 30 ist mit abschaltbarem Raumeinfluß
ausgestattet. Alle Gerätefunktionen und Tem-
peraturen sind auf einem Display ablesbar.
22
Der Anschluß des Außentemperaturfühlers
erfolgt mit 2-adrigem Kabelanschluß.
Der Anschluß der Regelung RS 30 erfolgt
auf der Klemmleiste des Schaltfeldes. Die
Schnittstelle ist bereits integriert.
Witterungsgeführte Regelung mit
Datenbus-Technologie für
Mehrkreis-Heizungsanlagen:
Die Regelung RS 30 übernimmt die Steue-
rung des Kesselkreises wie vorausgehend
beschrieben. Das Mischerkreismodul MAD
30 regelt den zweiten Heizkreis (Mischer-
kreis) über den gemeinsamen Außentempe-
raturfühler AF 120. Mit der Regelung RS 30
können bis zu 15 Mischerkreise (15 x MAD
30) angeschlossen werden.
Der Anschluß des Mischerkreismoduls
MAD 30 erfolgt über eine 2-adrige Leitung
(24 V) mit der Regelung RS 30 oder wahl-
weise am Brennwertkessel.
Benötigte 230 V-Leitungen für die Versorgung
des Mischers sind vorzusehen. Das Mi-
scherkreismodul MAD 30 kann nur in Ver-
bindung mit Regelung RS 30 eingesetzt
werden.
Heizkennlinien – Steilheit:
Die Heizkennlinien – Steilheit beschreibt das
Verhältnis von Kessel- (bzw. Vorlauftempe-
ratur) zur Außentemperaturänderung. Die
Steilheitswerte beziehen sich auf eine nach
der Wärmebedarfsberechnung zugrunde
gelegte Außentemperatur. Der Arbeitsbereich
der Heizkennlinien wird je nach Einstellung
von Minimal- und Maximalbegrenzungstem-
peratur eingeschränkt. Die Außentempera-
tur bleibt in den Begrenzungen unberück-
sichtigt. Eine Verstellung der Heizkennlinie
sollte grundsätzlich nur in kleinen Schritten
und nach hinreichend langen Zeitabständen
erfolgen, damit sich bei den von Natur aus
trägen Heizsystemen ein Beharrungszu-
stand einstellen kann.
Empfohlen werden Korrekturen in kleinen
Schritten und Abständen von 1 – 2 Tagen.
Fernsteller 0-10V:
Der Modulex kann über ein externes Stell-
glied angesteuert werden. In der Kessel-
elektronik kann zum Eingangssignal (0 - 10V)
eine entsprechende Kesseltemperatur-
zuordnung erfolgen.
Die Ansteuerung erfolgt somit extern über
das Eingangssignal eines externen Reglers.
Regelung RS 30
Mischerkreismodul MAD 30
