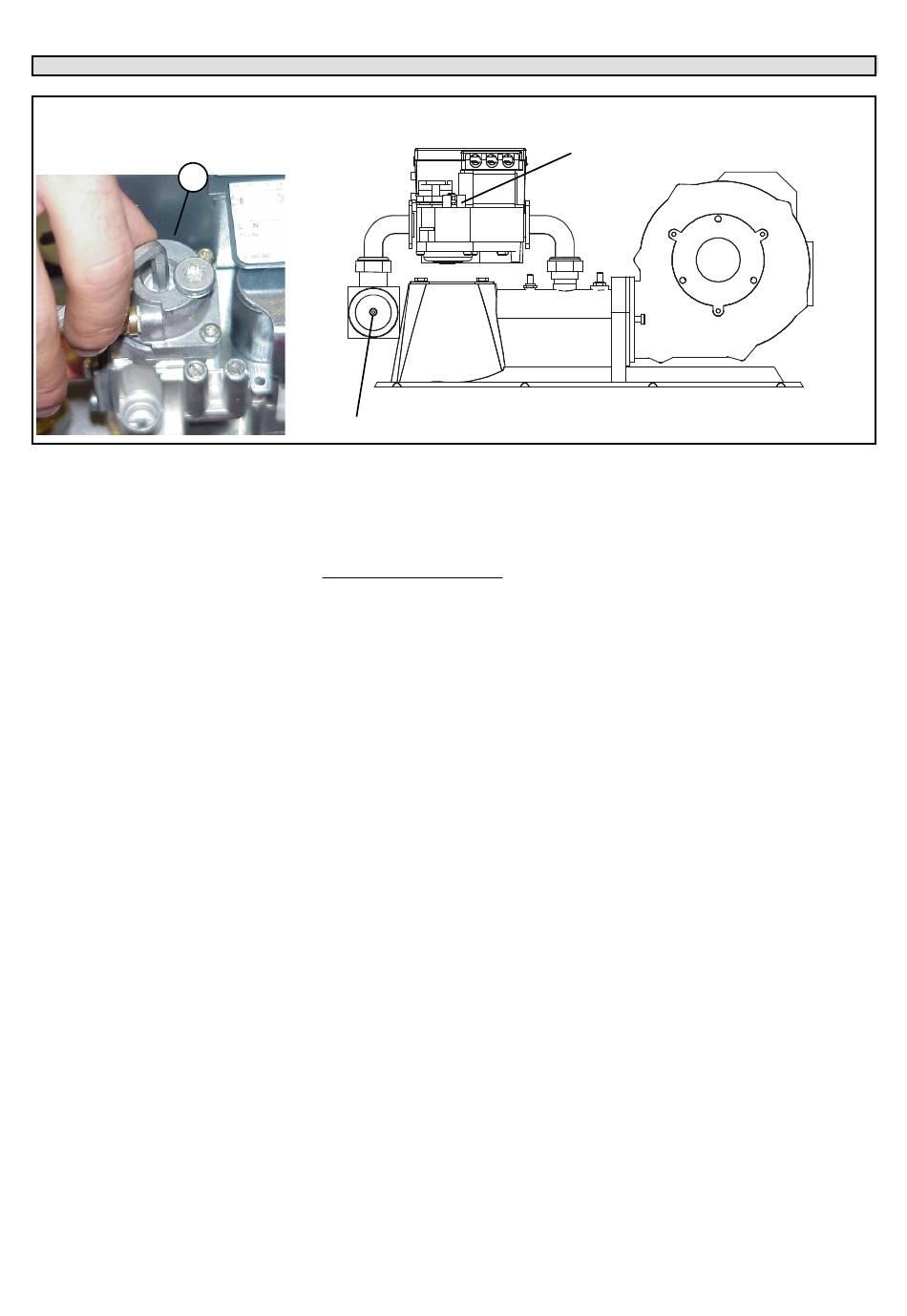

Gasmengen-Einstellung am Gas-
Kombinationsventil:
(Innensechskantschlüssel
A

Allgemeines:

Der Heizkessel ist nun betriebsbereit.
Nach dem Einbau von Zusatzeinrichtungen
sind bei der Inbetriebnahme deren geson-
derte Hinweise zu beachten.
Nach der Inbetriebnahme nochmals die
Rohrleitungen und die Abgasanlage auf
deren Dichtheit und Funktion überprüfen.
Für kurzzeitige Betriebsunterbrechungen
genügt es, den Kessel-Betriebsschalter
auszuschalten.
Nach Erstinbetriebnahme und Funktions-
prüfung der gesamten Heizungsanlage
ist der Betreiber in die Bedienung der
Anlage einzuweisen; die Betriebsanwei-
sung sowie die zugehörigen Unterlagen
sind zu übergeben.
Darstellung der Gasbrennereinheit:
SW 5)
Gas-Meßstutzen für den Eingangsdruck
Funktionsprüfung der
Flammenüberwachung:
mit Voltmeter 0...10 V = an Klemme 12 und PE
am Feuerungsautomat Normalanzeige ca. 6 V
(bei Erdgas)
Ionisationsstrom messen:
Beim Betrieb müssen mindestens 3 Volt
anstehen.
(1...10 V entsprechen ca. 1...10 A Ionisa-
tionsstrom).
Verformte oder verbogene Zünd- und Über-
wachungselektroden austauschen, nicht
gerade biegen.
Gas-Meßstutzen für den Brennerdruck
