Parameter in Verbindung mit einem Brauchwasser-Speicher:
Parameter 1:
Brauchwasser-Temperatur, Werkseinstellung 60 °C, Einstellbereich 40 bis 65 °C
Parameter 2:
Betriebsweise nach Wahl: 00 = Heizung und Warmwasser-Bereitung sind außer
Werkseinstellung!
Parameter b:
Brauchwasser-Ladetemperatur ist über der eingestellten WW-Temperatur
(Brauchwasser-Ladetemperatur: Step Nr. 1 + b), Einstellbereich 0 tot 25 °C
Parameter J:
Speicherladepumpen-Nachlauf = Einstellung jeweis in 30 Sek. bis (9 x30 Sek.)
max. 270 Sek. - X0 - X9 (X30 Sek.)
Parameter L:
Hysterese bei WW-Betrieb bis 14 °C.
3.8.4 LEISTUNGSEINSTELLUNG /
FUNKTIONSPRÜFUNG
Vor der Leistungseinstellung die Gaszuleitung
am Gasmeßstutzen im Gasverteilerrohr
gründlich entlüften.
Bei der Erstinbetriebnahme oder einer
Inbetriebnahme nach längerer Still-
standszeit können zunächst mehrere
Störabschaltungen auftreten.
Dabei erscheint eine Störanzeige auf dem
Anzeige-Display. Die Entriegelungstaste
"RESET" jeweils nach kurzer Wartezeit
betätigen.
Die Gas-Leistungseinstellung kann nur
über eine CO
/ O
- Messung mit Hilfe
2
2
eines Meßgerätes durchgeführt werden.
Durchführung der Einstellung:
den "SERVICE-CODE" eingeben:
"MODE" und "STEP" gleichzeitig drücken
und halten,
das Display zeigt "CXXX" - mit
"79"
die Zahl auf
stellen und mit "STORE"
bestätigen.
Danach über "MODE" den Parameter
"TEST" aufrufen und "STEP" drücken.
Das Display zeigt "ALL" abwechselnd
blinkend mit "OFF - HI - oder LO".
"STEP" einmal drücken, das Display
zeigt "bur. 1" im Wechsel mit "OFF - HI -
oder LO".
"+" - "-"
Mit
auf "LO" setzen und mit
"STORE" bestätigen.
Der 1. Brenner brennt mit kleinster Leis-
tung (12kW) und alle anderen Brenner
und Ventilatoren schalten ab.
36
Betrieb
01 = Heizung ist in Betrieb, WW-Bereitung ist außer
Betrieb
02 = Heizung ist in Betrieb, Pumpe im Dauerlauf,
WW-Bereitung ist außer Betrieb
11 = Heizung und WW-Bereitung sind in Betrieb
12 = Heizung und WW- Bereitung sind in Betrieb,
Pumpe im Dauerlauf,
Abdeckschraube (Torx) am Druckregler
des Gas-Kombiventils entfernen und
den Gasdruck an der Einstellschraube
so einstellen, bis sich der CO
bei 8,5 - 8,8 % stabilisiert.
Danach die Abdeckschraube am
Druckregler wieder aufschrauben.
Der Brenner wird nunmehr abge-
schaltet und der Nächste wie voraus-
gehend beschrieben, aufgerufen.
Je nach Anzahl der Brenner-Module
ist dieser Vorgang für jedes einzelne
Modul zu wiederholen.
"+" - "-"
Überprüfung der verbrennungs-
technischen Werte des gesamten
MODULEX-Heizkessel:
Für ausreichende Wärmeabnahme
sorgen.
"ALL" aufrufen, dann auf "HI" setzen
"A"
und bestätigen.
- Wert
2
Sämtliche Brenner zünden und erhöhen
ihre Leistung auf den Maximalwert!
Die CO
- Messung muß gesamt 9,0 - 9,5 %
2
ergeben!
Durch gleichzeitiges Betätigen von
"+" - "- "
setzt sich die Elektronik wieder
in den normalen Betriebszustand zurück.
Die Steuerung RS 30 übernimmt automa-
tisch die Kessel- und Heizkreissteuerung.

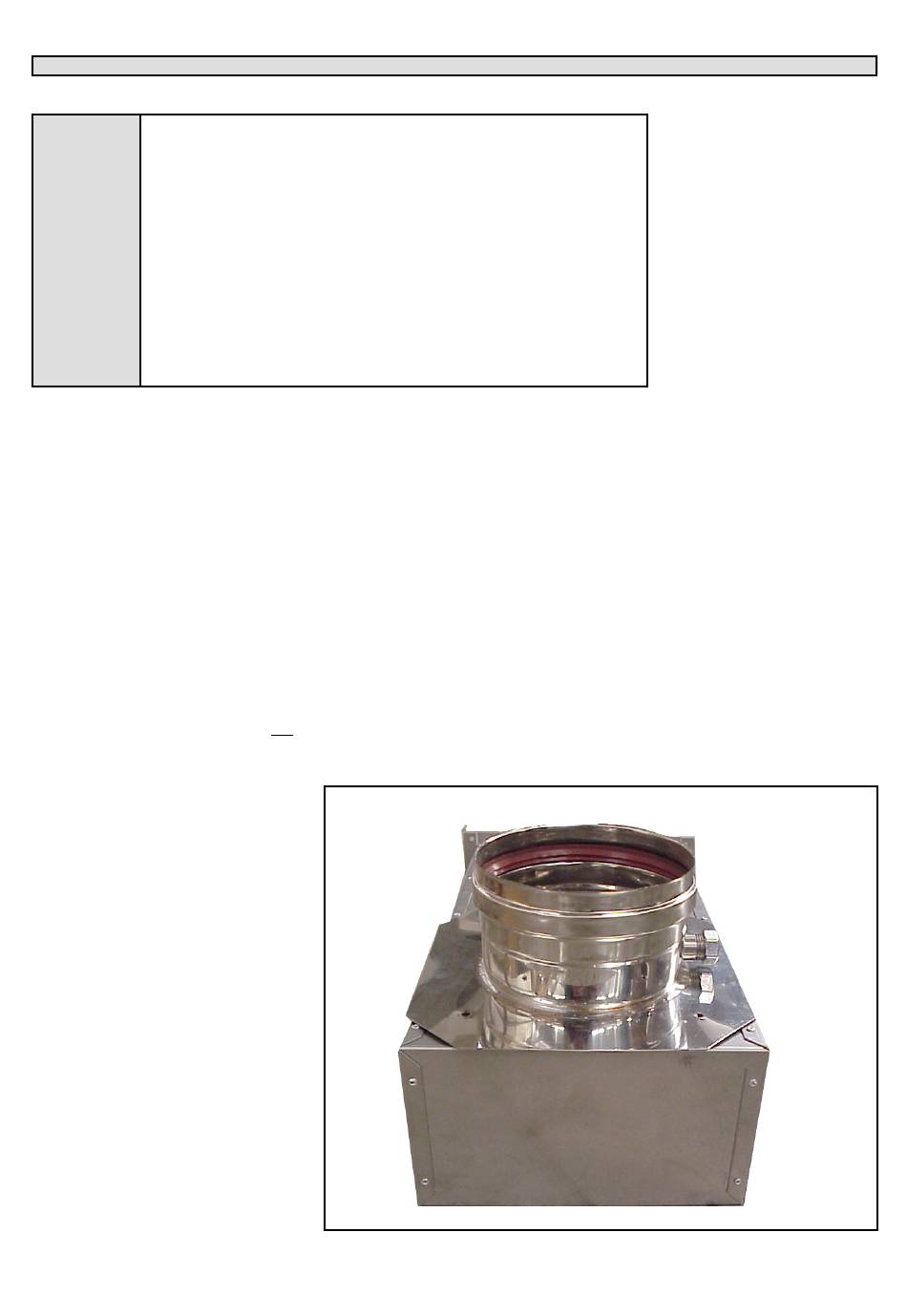

für CO
/ O
-
2
2
Messungen
