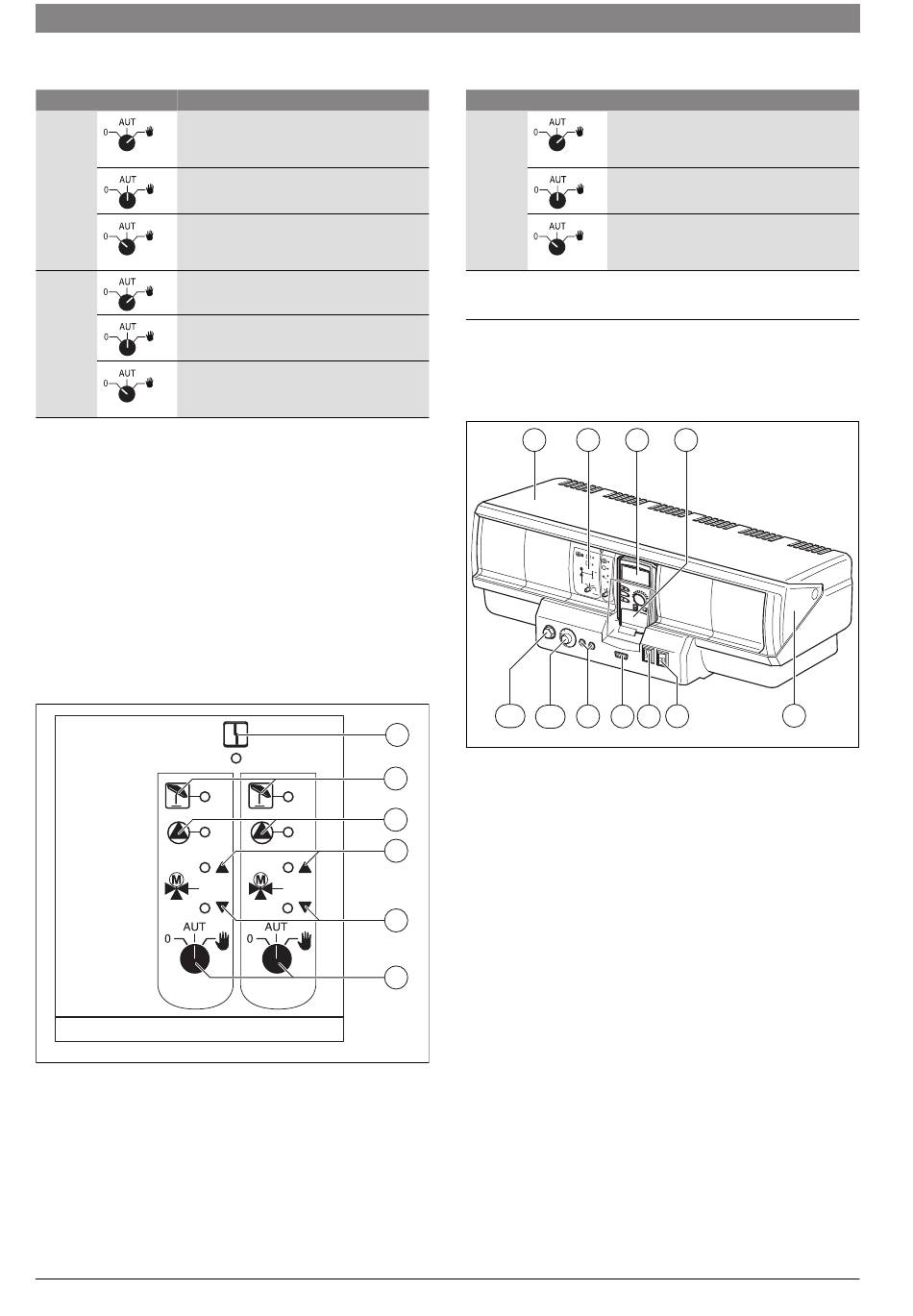

6 | Bedienung des Regelgeräts und der Bedieneinheit

3.2.1 Handschalter FM441/CMM 910

Funktion Stellung

Erklärung
Heiz-
Die Heizkreispumpe wird eingeschaltet. Das
kreis-
Stellglied wird stromlos geschaltet und kann
funktion
per Hand bedient werden.
Der Heizkreis arbeitet im Automatikbetrieb.
Die Heizkreispumpe wird ausgeschaltet. Das
Stellglied wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
Warm-
Die Speicherladepumpe wird eingeschaltet.
wasser-
Die Zirkulationspumpe ist ausgeschaltet.
funktion
Der Warmwasserkreis arbeitet im Automa-
tikbetrieb.
Die Speicherladepumpe und die Zirkulati-
onspumpe werden ausgeschaltet. Die Regel-
funktionen laufen weiter.
Tab. 3 Handschalter FM441/CMM 910
3.3
Funktionsmodul FM442/CMM 920 (Zusatzausstat-
tung)
Das Modul FM442/CMM 920 regelt 2 voneinander unabhängig
gemischte Heizkreise. Es kann mehrmals in dem Regelgerät eingesetzt
werden.
Die Handschalter auf dem Modul haben nur Service- und Wartungsfunk-
tionen und wirken ausschließlich auf 230-V-Ausgänge.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit eine entsprechende Meldung und die Anzeige Stö-
rung leuchtet.
Die Regelfunktionen laufen während des Handbetriebes eingeschränkt
weiter.
Bild 4 FM442/CMM 920
[1]
Störung,z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2]
Heizkreis im Sommerbetrieb
[3]
Heizkreispumpe in Betrieb
[4]
Stellglied fährt auf (wärmer)
[5]
Stellglied fährt zu (kälter)
[6]
Handschalter Heizkreis
6 720 805 947 (2016/10)

3.3.1 Handschalter FM442/CMM 920

Funktion Stellung
Heiz-
kreis-
funktion
Tab. 4 Handschalter FM442/CMM 920
4
Bedienung des Regelgeräts und der
Bedieneinheit
4.1
Bedienelemente des Regelgeräts
11
1
Bild 5 Übersicht Regelgerät
2
[1]
Gehäuseoberteil
[2]
Steckplatz A
[3]
Steckplatz B; Bedieneinheit
3
[4]
Klappe der Bedieneinheit
4
[5]
Abdeckung
[6]
Ein/Aus-Schalter
[7]
Schalter für Notbetrieb Brenner
[8]
Anschluss für externe Servicegeräte
5
[9]
F1, F2 Leitungsschutzschalter (Sicherungsautomat)
[10] Kesseltemperaturregler
[11] Sicherheitstemperaturbegrenzer
6
6 720 803 703-13.1T
Erklärung
Die Heizkreispumpe wird eingeschaltet. Das
Stellglied wird stromlos geschaltet und kann
per Hand bedient werden.
Der Heizkreis arbeitet im Automatikbetrieb.
Die Heizkreispumpe wird ausgeschaltet. Das
Stellglied wird stromlos geschaltet. Die
Regelfunktionen laufen weiter.
1
2
3
4
9
8 7 6
10
5
6 720 805 944-08.1T
