Inhaltszusammenfassung für Bosch CFB 810

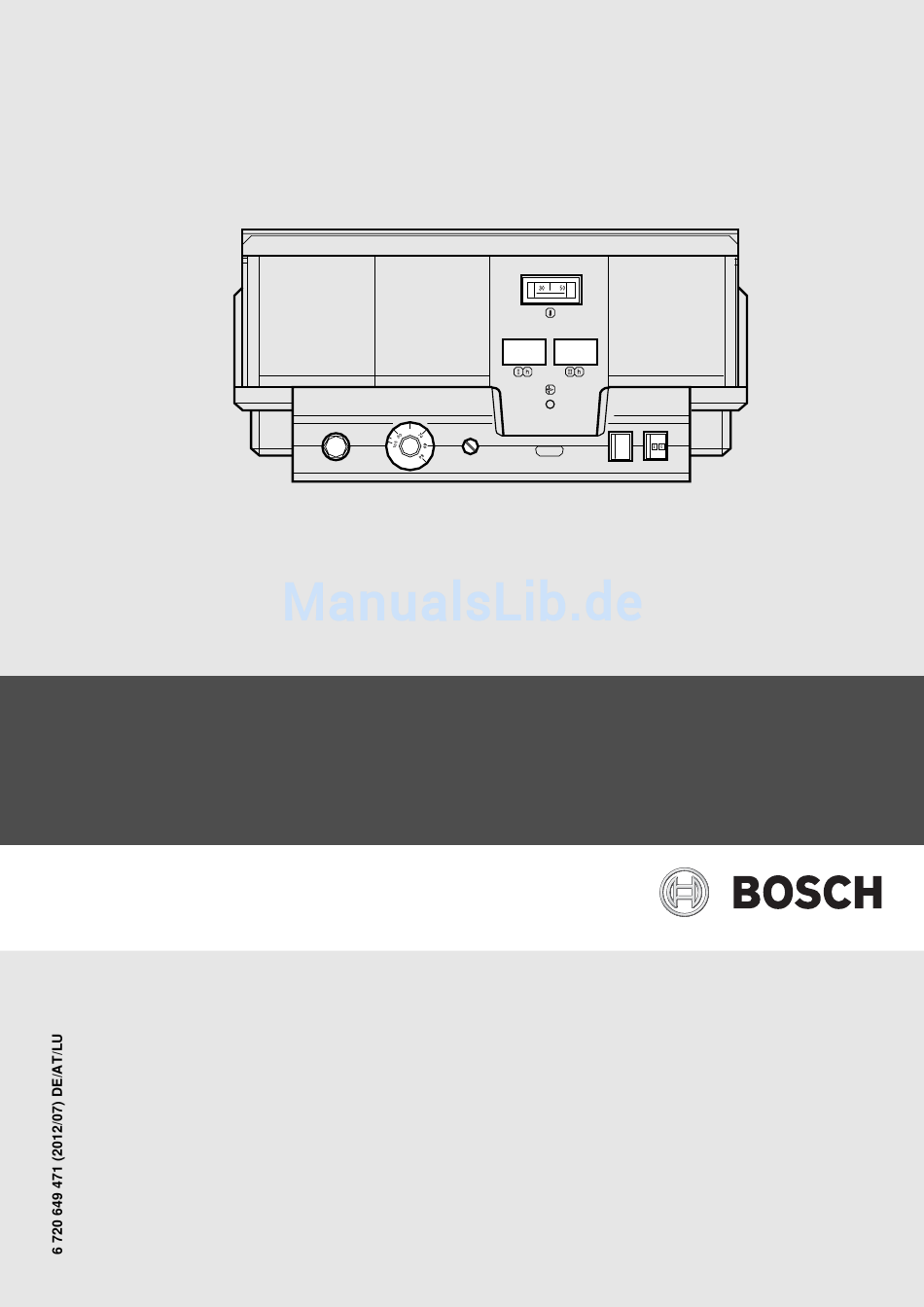

- Seite 1 TEST Regelgerät CFB 810 Bedienungsanleitung...
- Seite 2 Anwendung bestimmt sind und Leistungsmerk- male sowie Sicherheitsanforderungen nicht beeinträchtigen. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildun- gen, Funktionsschritte und technische Daten geringfü- gig abweichen. 6 720 649 471 (2012/07) Regelgerät CFB 810...
- Seite 3 Bedienungsanleitung Regelgerät CFB 810 | 3 Bedienungsanleitung Regelgerät CFB 810 TEST Abb. 1 Bedienelemente Regelgerät CFB 810 Legende für Abb. 1 Pos. 1: Sicherung Pos. 2: Kesselwasser-Temperaturregler Pos. 3: Sicherheitstemperaturbegrenzer Pos. 4: Steckplatz für Zusatz-Sicherheitstemperaturbe- grenzer-Modul ZM 426 Pos. 5: Kesselwasserthermometer Pos.
-
Seite 4: Zweistufiger Betrieb
4 | Bedienungsanleitung Regelgerät CFB 810 Heizbetrieb Der Kessel dient hierbei der Beheizung der Räume und zur Warmwasserbereitung. HINWEIS! Ist der Kessel mit einem Kesselbetriebsmodul ZM 427 oder externer Regelung ausgerüstet, muss der Kessel- wasser-Temperaturregler (Abb. 1, Pos. 2) auf mindes- tens 80 °C eingestellt werden. -
Seite 5: Für Das Fachhandwerk
Nehmen Sie den STB heraus und führen Sie die nachfolgenden Einstellungen aus. HINWEIS! Der Sicherheitstemperaturbegrenzer ist nach den örtli- chen Vorschriften auf die maximal zulässige Tempera- Abb. 2 Regelgerät tur der Heizungsanlage einzustellen. HINWEIS! Die werkseitige Voreinstellung beträgt 110 °C. Regelgerät CFB 810 6 720 649 471 (2012/07) -
Seite 6: Einstellung Sicherheitstemperaturbegrenzer
Taste STB (Abb. 1, Pos. 11) drücken und gedrückt halten bis STB (Abb. 1, Pos. 3) ausgelöst wird. Zur Entriegelung des Sicherheitstemperaturbegren- zers (Abb. 1, Pos. 3) muss die Hutmutter am STB abgedreht und der darunter liegende Entstörknopf eingedrückt werden. 6 720 649 471 (2012/07) Regelgerät CFB 810... -
Seite 7: Einstellanweisung Kesselwasser-Temperaturregler (Tr)
Anschlagnocken (Abb. 5, Pos. 1) abbrechen. Einstellknopf wieder auf Kesselwasser-Temperatur- regler (Abb. 1, Pos. 2) aufstecken. ANLEITUNG! Regelgeräte mit elektronischer Regeleinrichtung kön- nen mit max. 99 °C betrieben werden. Siehe Service- anleitung „Maximale Abschalttemperatur“. Abb. 5 Einstellknopf Regelgerät CFB 810 6 720 649 471 (2012/07) - Seite 8 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
