4 | Angaben zum Gerät
2
Angaben zum Gerät
2.1
EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wird mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
2.2
Produktbeschreibung
Das modulare Regelsystem bietet optimale Anpassungs- und Einstel-
lungsmöglichkeiten zum Einhalten kesselspezifischer Betriebsbedin-
gungen für bodenstehende Öl- oder Gas-Heizkessel.
Bei entsprechender Einstellung der Software und hydraulischer Schal-
tung werden die Kesselschutzfunktionen eingehalten.
Die Regelgeräte können einen bodenstehenden Öl- oder Gas-Heizkessel
mit 1-stufigem, 2-stufigem oder modulierendem Brenner ansteuern. Die
optionale Ansteuerung eines modulierenden Brenners oder einer modu-
lierenden Kesselkreispumpe ist über die jeweilige 0...10-V-Schnittstelle
möglich. Weiterhin wird eine externe Umschaltmöglichkeit für 2-Stoff-
Brenner bereitgestellt.
Zur optimalen Anpassung an die Heizungsanlage sind die Regelgeräte
mit je maximal 4 Funktionsmodulen erweiterbar. Mit dem Strategiemo-
dul FM458/CMC 930 im Regelgerät CFB 930 lassen sich auch Mehrkes-
selanlagen aufbauen.
2.3
Bestimmungsgemäße Verwendung
Die Regelgeräte dienen dazu, Heizungsanlagen in Mehrfamilienhäusern,
Wohnanlagen und anderen Gebäuden zu regeln und zu kontrollieren.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten!
3
Module und ihre Funktion
In Bild 1 ist ein Beispiel der Modulbestückung des Regelgeräts abgebil-
det. Die genau Bestückung hängt von den örtlichen Gegebenheiten ab.
1
2
3

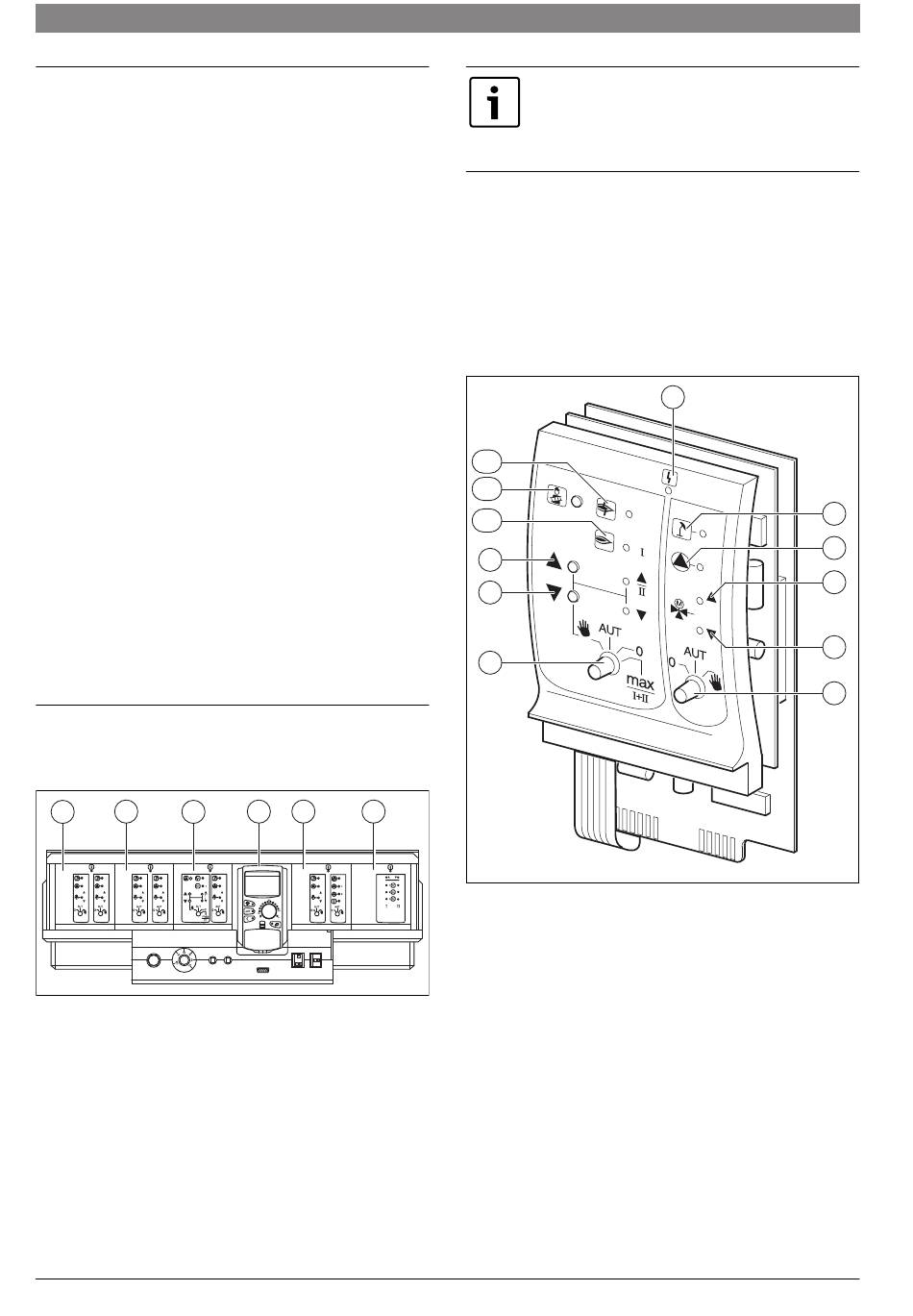

Bild 1 Modulbestückung
[1]
Steckplatz 1: z. B. für Funktionsmodul - HK 1, HK 2
[2]
Steckplatz 2: z. B. für Funktionsmodul - HK 3, HK 4
[3]
Steckplatz A: ZM434 - Kesselkreis, Brenner
[4]
Steckplatz B: Modul CM431 und Bedieneinheit
[5]
Steckplatz 3: z. B. für Funktionsmodul - HK 5,
Warmwasser/Zirkulationspumpe
[6]
Steckplatz 4: z. B. für Funktionsmodul - Strategie,
bei Mehrkesselanlagen
6 720 805 947 (2016/10)
4
5
6
6 720 803 705-02.2T
Im Normalbetrieb befinden sich die Handschalter der
Module in der Stellung AUT. Die restlichen Schalterstel-
lungen sind Spezialeinstellungen.
Die aktuellen Funktionen werden durch Leuchtdioden
am Modul angezeigt.
3.1
Brenner- und Kesselkreismodul ZM434
Das Modul ZM434 gehört zur Grundausstattung der Regelgeräte CFB
910 und CFB 930. Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktionen.
Wenn sich die Handschalter nicht in Automatikstellung befinden, erfolgt
in der Bedieneinheit eine entsprechende Meldung und die Anzeige
Störung leuchtet.
Die Regelfunktionen laufen während des Handbetriebs eingeschränkt
weiter.
12
11
10
9
8
7
Bild 2 ZM434
[1]
Störung,
z. B. Fühlerstörung, externe Störungen,
Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die
genaue Ursache der Störung wird im Display der Bedieneinheit
angezeigt.
[2]
Kesselkreis im Sommerbetrieb
[3]
Kesselkreispumpe in Betrieb
[4]
Stellglied öffnet in Richtung Kessel
[5]
Stellglied öffnet in Richtung Heizkreis
[6]
Handschalter Kesselkreis
[7]
Handschalter Brenner
[8]
Modulationsleistung wird gesenkt
[9]
Modulationsleistung wird erhöht/zweite Stufe in Betrieb
[10] Brenner in Betrieb
[11] Abgastest
[12] Brennerstörung
1
2
3
4
5
6
6 720 803 705-03.1T
CFB 910/930
