Inhaltszusammenfassung für Bosch CSM 920

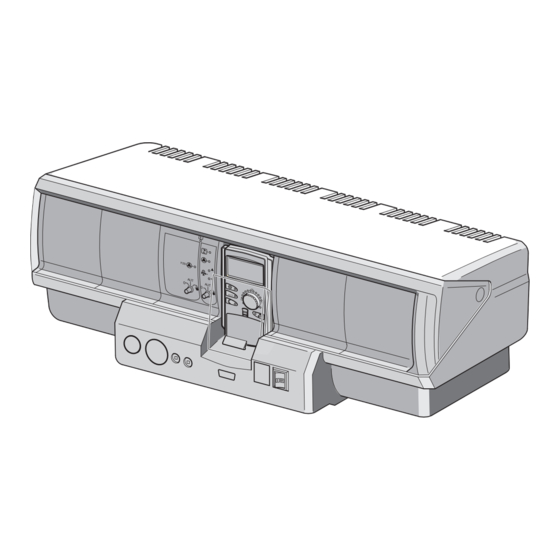

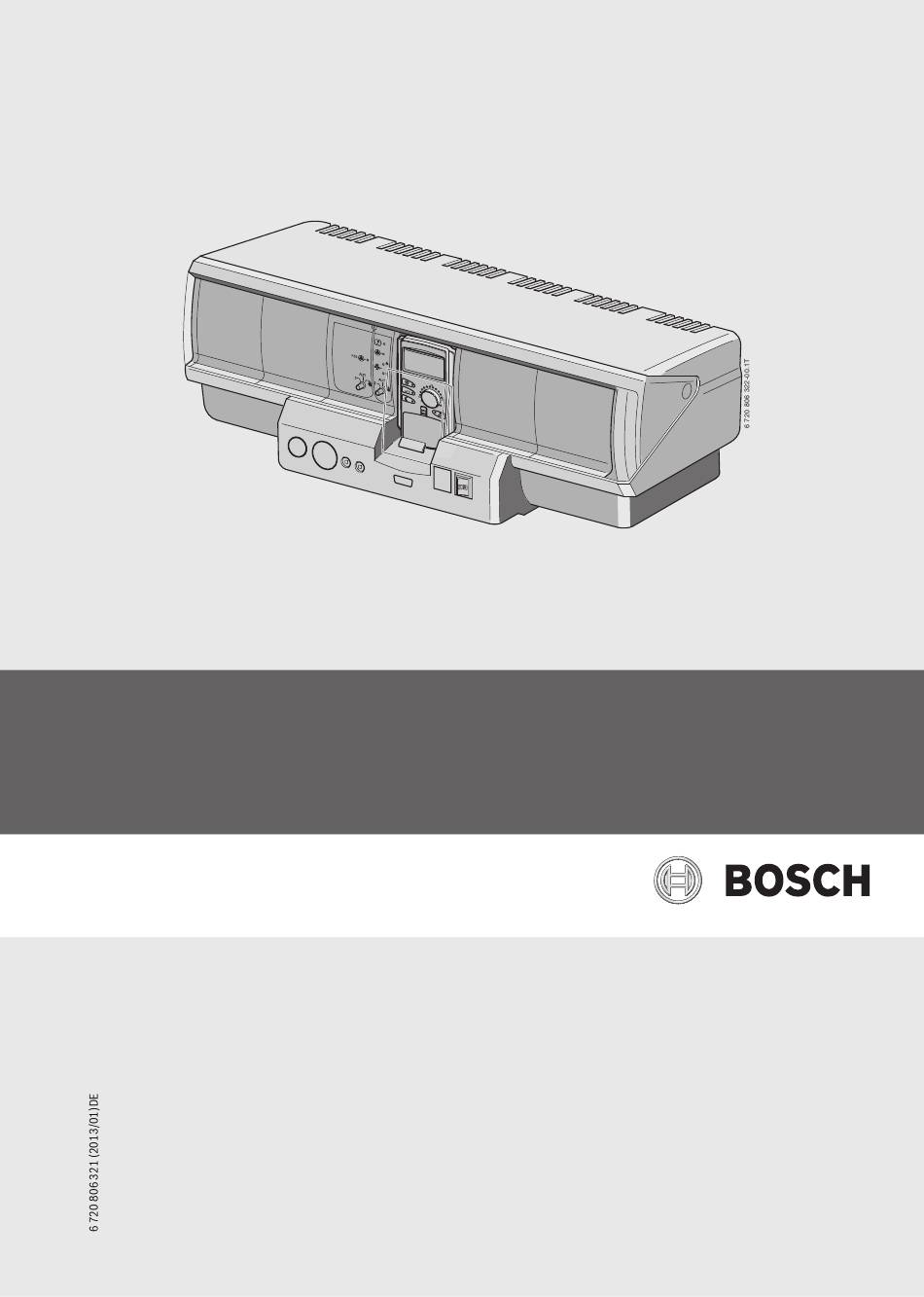

- Seite 1 Regelgerät CSM 920 Bedienungsanleitung...
- Seite 2 Heizprogramm ....... . 14 6 720 806 321 (2013/01) CSM 920...
- Seite 3 Störabschaltung), besteht die Gefahr, dass sie bei Frost einfriert. ▶ Um die Heizungsanlage vor Einfrieren zu schützen, die Heizungs- und Trinkwasserleitungen bei Außerbetriebnahme oder länger andauern- der Abschaltung am tiefsten Punkt entleeren. CSM 920 6 720 806 321 (2013/01)
- Seite 4 Steckplatz A: ZM433 – Zubringer für externe Wärmeerzeuger digitalen Regelgeräten (z. B. CSM 710)im ECOCAN-BUS-Verbund mög- oder HK 0 lich. Hier ist das Regelgerät CSM 920 (als autarker Heizkreisregler) das Steckplatz B: Modul CM431 und Bedieneinheit Master-Regelgerät. Das Regelgerät CSM 920 überwacht die manuelle Steckplatz 3: z.
- Seite 5 Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die genaue Ursache der Störung wird im Display der Bedieneinheit angezeigt. Heizkreis im Sommerbetrieb Zubringer- oder Heizkreispumpe in Betrieb Stellglied fährt auf (wärmer) Stellglied fährt zu (kälter) Handschalter Heizkreis 0 Handschalter Zubringerpumpe CSM 920 6 720 806 321 (2013/01)
- Seite 6 Warmwasser ist im Absenkbetrieb unter der eingestellten Temperatur. Speicherladepumpe in Betrieb Zirkulationspumpe in Betrieb Thermische Desinfektion aktiv Handschalter Warmwasser Handschalter Heizkreis Stellglied fährt zu (kälter) Stellglied fährt auf (wärmer) [10] Heizkreispumpe in Betrieb [11] Heizkreis im Sommerbetrieb 6 720 806 321 (2013/01) CSM 920...
- Seite 7 Stellglied wird stromlos geschaltet. Das funktion Stellglied kann von Hand bedient werden. Der Heizkreis arbeitet im Automatikbetrieb. Die Heizkreispumpe wird ausgeschaltet. Das Stellglied wird stromlos geschaltet. Die Regelfunktionen laufen weiter. Tab. 4 Handschalter des FM442/CMM 920 CSM 920 6 720 806 321 (2013/01)
- Seite 8 Um die Heizungsanlage bei Gefahr stromlos zu schalten: 14 AUT Automatikbetrieb nach Zeitprogramm ▶ Heizungsnotschalter vor dem Heizraum oder die Haussicherung betätigen. 15 Tag Ständig Heizbetrieb Drehschalter Display Tab. 5 Tasten- und Funktionsbeschreibung der Bedieneinheit 6 720 806 321 (2013/01) CSM 920...
- Seite 9 Solarspeicher) einmal täg- lich auf 60 °C aufgeheizt. Dies entspricht der Forderung deutscher Normen. Einmalladung Möglichkeit das Warmwasser einmal aufzuheizen, obwohl die Anlage im Absenkbetrieb ist. ( Kapitel 6.4, Seite 12) Tab. 6 Grundfunktionen CSM 920 6 720 806 321 (2013/01)
- Seite 10 ( Kapitel 7.3.2, montiert. Seite 14) Wenn die im Display angezeigte Raum- temperatur von der mit einem Thermome- ter gemessenen Raumtemperatur abweicht, ermöglicht die Funktion Kalib- rierung MEC die Werte abzugleichen. Tab. 7 Erweiterte Funktionen 6 720 806 321 (2013/01) CSM 920...
- Seite 11 Unterbrechung der Urlaubsfunktion, um entsprechend der eingestellten Wenn ein Heizkreis in der Urlaubsfunktion brechen/fortsetzen Tag- oder Nachttemperatur zu heizen ist, leuchtet nur die Anzeige der Taste AUT. ( Kapitel 7.8.2, Seite 20) Tab. 7 Erweiterte Funktionen CSM 920 6 720 806 321 (2013/01)
- Seite 12 Anzeige der Taste Nacht. Welche Anzeige leuchtet, ist von den einge- Die Einstellung der Raumtemperatur wirkt auf alle Heizkreise, die der stellten Zeiten für Heiz- und Absenkbetrieb abhängig. Bedieneinheit zugeordnet sind ( Kapitel 7.2.2, Seite 14). 6 720 806 321 (2013/01) CSM 920...
- Seite 13 ▶ Taste Heizkreis loslassen. Der im Display der Bedieneinheit angezeigte Heizkreis ist gewählt. Das Display schaltet wieder zurück in die Daueranzeige. Wenn die Anzeige der Taste Warmwasser leuchtet, ist die Warmwassertemperatur unter den eingestellten Wert gesunken. CSM 920 6 720 806 321 (2013/01)
- Seite 14 Taste Nacht = Absenkbetrieb). ▶ Wenn ja, in den Heizprogrammen die Zeitpunkte ein- ▶ Nachdem die Temperatur geändert ist, wieder die ur- geben, ab denen es warm sein soll oder kühler sein sprüngliche Betriebsart einstellen. darf. 6 720 806 321 (2013/01) CSM 920...
- Seite 15 Standardprogramm geändert ( Kapitel 7.4.2, Seite 15) oder ein neues Heizprogramm eingestellt wer- den ( Kapitel 7.4.3, Seite 17). Tab. 11 Standardprogramm ändern Tab. 9 Übersicht Standardprogramme ▶ Für jeden Einschaltpunkt einen Ausschaltpunkt einge- ben. CSM 920 6 720 806 321 (2013/01)
- Seite 16 ▶ Taste 1 ... 7 drücken und gedrückt halten. ▶ Drehschalter drehen, bis der gewünschte Tag angezeigt wird. Die Tage können einzeln oder blockweise gewählt werden: • Montag...Donnerstag • Montag...Freitag • Samstag...Sonntag • Montag...Sonntag 6 720 806 321 (2013/01) CSM 920...
- Seite 17 ▶ Drehschalter drehen, bis der Ausschaltpunkt der ersten Heizphase angezeigt wird. 06:00 22:00 08:00 11:30 13:00 17:00 06:00 08:00 11:30 22:00 6 720 805 944-07.1T Bild 11 Heizphasen verbinden Heizbetrieb Absenkbetrieb Drehen von 13:00 auf 17:00 Standardprogramm Neues Programm Eigen CSM 920 6 720 806 321 (2013/01)
- Seite 18 Wenn alle Heizkreise in der Betriebsart ständig Nacht ▶ Taste Zurück drücken. betrieben werden und Warmwasser nach Heizkreisen Das Heizprogramm arbeitet jetzt nach dem Programm Eigen ZP . bereitet wird, wird das Wasser nicht erwärmt. 6 720 806 321 (2013/01) CSM 920...
- Seite 19 ▶ Taste Tag drücken. Um in den automatischen Sommerbetrieb zurückzukehren: ▶ Taste AUT drücken. 7.5.3 Winterbetrieb Wenn die gedämpfte Außentemperatur die Umschalttemperatur (Grundeinstellung 17 °C) unterschreitet, geht die Heizung wieder auto- matisch in Betrieb. CSM 920 6 720 806 321 (2013/01)
- Seite 20 Raum eingestellt angezeigt. ▶ Regelgerät nur mit einem feuchten Tuch reinigen. Urlaubstage Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Raum eingestellt Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns 17 °C gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten.
- Seite 21 • Adresskonflikt Platz 1...4 (soweit vorhanden) • Falsches Modul Platz 1...4 (soweit vorhanden) • Unbekanntes Modul Platz 1...4 (soweit vorhanden) • Heizkreis 0...8 (soweit vorhanden) im Handbetrieb • Unterstation Wärmeunterversorgung • Unterstation Vorlauffühler CSM 920 6 720 806 321 (2013/01)
- Seite 22 ▶ Zugelassenen Heizungsfachbetrieb verständigen. Vorlauffühler Störung Unterstation • Der Heizkreis x wird unterversorgt. Externer Wärmeerzeuger muss ausreichend Wärme lie- fern. • Ein eventuell vorhandener Warmwasserkreis Wärmeunterversorgung wird nicht geladen. Störung Tab. 17 Störungsübersicht 6 720 806 321 (2013/01) CSM 920...
- Seite 23 Notbetrieb laufen alle Pumpen und die Stellglieder sind stromlos. Die ▶ Heizkreismischer von Hand auskuppeln und in Richtung wärmer oder Stellglieder müssen von Hand eingestellt werden. kälter stellen, bis die gewünschte Raumtemperatur erreicht ist. ▶ Zugelassenen Heizungsfachbetrieb verständigen. CSM 920 6 720 806 321 (2013/01)
- Seite 24 ▶ Fenster kurzzeitig ganz öffnen, anstatt sie nur zu kippen. Bei gekippten Fenstern wird dem Raum ständig Wärme entzogen, ohne dass die Raumluft verbessert wird. ▶ Thermostatventile an den Heizkörpern während des Lüftens schlie- ßen. 6 720 806 321 (2013/01) CSM 920...
- Seite 25 Räumen ohne Thermostatventil durch die höhere Vorlauftempera- flussgrößen ab: tur. • Außentemperatur • Gewünschte Raumtemperatur • Bauart und Isolierung des Gebäudes • Windverhältnissen • Sonnenstrahlung • Innere Wärmequelle (z. B. Kaminfeuer, Personen, Lampen) • Geschlossene oder geöffnete Fenster CSM 920 6 720 806 321 (2013/01)
- Seite 26 Bedieneinheit im Wohnraum montiert ist. • Wechsel zwischen Gesamtabschaltung und reduziertem Heizen in Abhängigkeit von der Außentemperatur Beim Wechsel zwischen Gesamtabschaltung und reduziertem Heizen wird beim Überschreiten der eingestellten Außentemperatur die Gesamtabschaltung aktiviert. 6 720 806 321 (2013/01) CSM 920...
- Seite 27 ................17 Warmwasser ................ 9, 13 verbinden................17 Warmwasserfunktion ..............6 Heizprogramm................. 26 Heizungsanlage Funktion ................25 ZM433..................5 Heizungsregelung..............25 Zubringerfunktion..............5 Inbetriebnahme ................. 8 Konformitätserklärung ..............4 Modulbestückung............... 4 Partyfunktion................20 CSM 920 6 720 806 321 (2013/01)
- Seite 28 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.bosch-thermotechnology.com...
