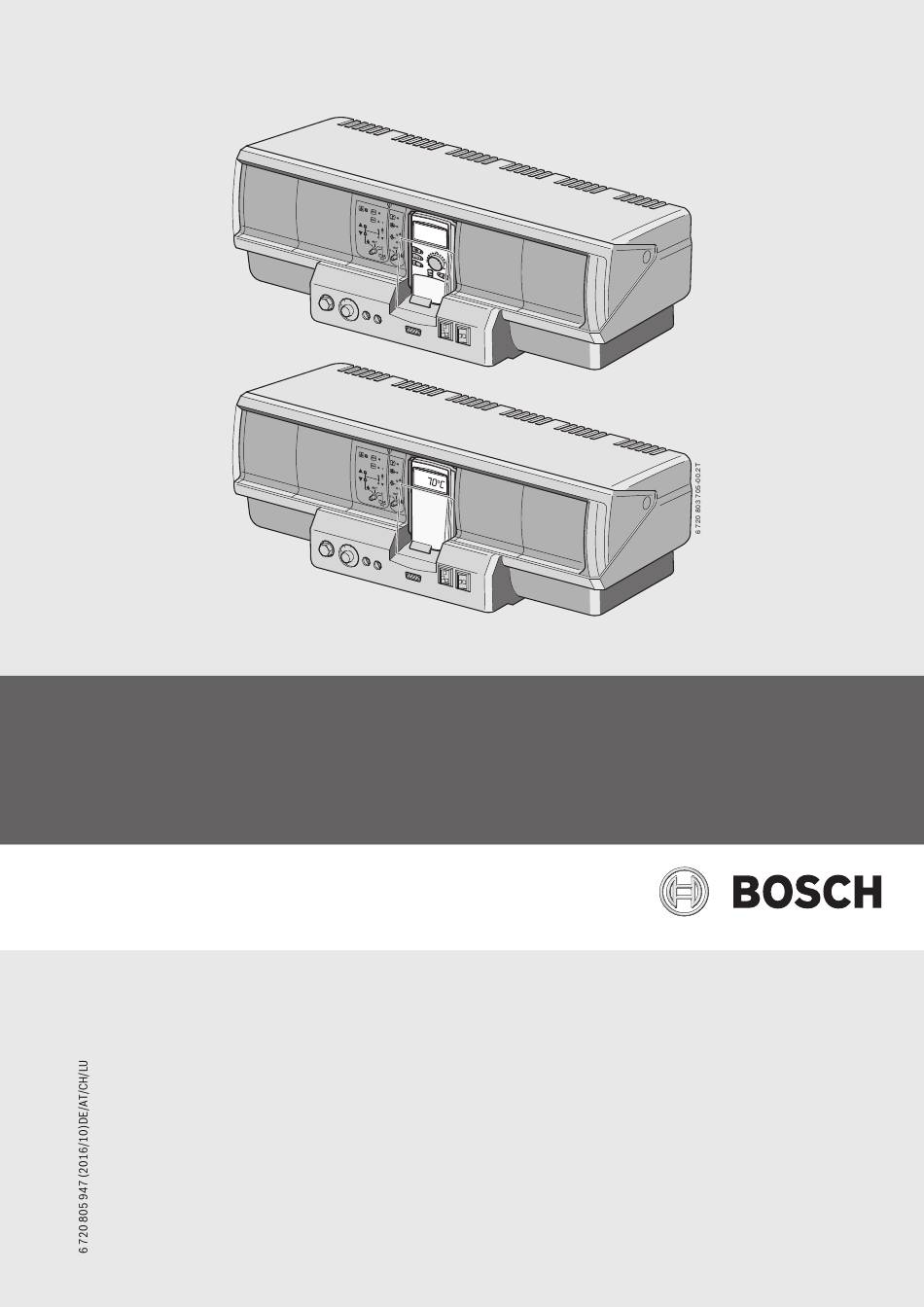

- Seite 1 Regelgerät CFB 910/930 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Heizprogramm ....... . 14 7.4.1 Standardprogramm auswählen ....15 6 720 805 947 (2016/10) CFB 910/930... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Wenn die Heizungsanlage nicht in Betrieb ist (z. B. Regelgerät ausge- schaltet, Störabschaltung), kann sie bei Frost einfrieren. ▶ Bei Außerbetriebnahme oder länger andauernder Abschaltung die Heizungs- und Trinkwasserleitungen am tiefsten Punkt entleeren, um die Anlage vor dem Einfrieren zu schützen. CFB 910/930 6 720 805 947 (2016/10) -
Seite 4: Angaben Zum Gerät
Steckplatz 3: z. B. für Funktionsmodul - HK 5, Modulationsleistung wird gesenkt Warmwasser/Zirkulationspumpe Modulationsleistung wird erhöht/zweite Stufe in Betrieb Steckplatz 4: z. B. für Funktionsmodul - Strategie, [10] Brenner in Betrieb bei Mehrkesselanlagen [11] Abgastest [12] Brennerstörung 6 720 805 947 (2016/10) CFB 910/930... -
Seite 5: Handschalter Zm434
Sommerbetrieb. Thermische Desinfektion aktiv Um den Abgastest abzubrechen: Handschalter Warmwasser ▶ Taste Abgastest erneut drücken. Handschalter Heizkreis Stellglied fährt zu (kälter) Stellglied fährt auf (wärmer) [10] Heizkreispumpe in Betrieb [11] Heizkreis im Sommerbetrieb CFB 910/930 6 720 805 947 (2016/10) -
Seite 6: Handschalter Fm441/Cmm 910
Störung,z. B. Fühlerstörung, externe Störungen, Verdrahtungsfehler, interne Modulstörung, Handbetrieb. Die genaue Ursache der Störung wird im Display der Bedieneinheit angezeigt. Heizkreis im Sommerbetrieb Heizkreispumpe in Betrieb Stellglied fährt auf (wärmer) Stellglied fährt zu (kälter) Handschalter Heizkreis 6 720 805 947 (2016/10) CFB 910/930... -
Seite 7: Bedieneinheit Programmer
▶ Heizungsnotschalter vor dem Heizraum oder die ent- 14 AUT Automatikbetrieb nach Schaltprogramm sprechenden Haussicherungen betätigen, um die Hei- 15 Tag Ständig Heizbetrieb zungsanlage stromlos zu schalten. Drehschalter Display Tab. 5 Tasten- und Funktionsbeschreibung der Bedieneinheit CFB 910/930 6 720 805 947 (2016/10) -
Seite 8: Einstellungen
60 °C aufgeheizt, um even- tuell vorhandene Krank- heitserreger (z. B. Legionellen) abzutöten. Einmalladung Möglichkeit, das Warmwasser einmal aufzuheizen, obwohl Kapitel 6.4, die Anlage im Absenkbetrieb ist. Seite 13 Tab. 6 Grundfunktionen 6 720 805 947 (2016/10) CFB 910/930... -
Seite 9: Erweiterte Funktionen
Taste Temperatur Folgende Heizkreise stehen je nach Ausstattung der Heizungs- anlage zur Auswahl: • MEC-Heizkreise (alle Heizkreise, die der Bedieneinheit zuge- ordnet sind) • Heizkreis 1 – 8 Tab. 7 Erweiterte Funktionen CFB 910/930 6 720 805 947 (2016/10) - Seite 10 Alternativ kann ein eigenes Warmwasserprogramm eingege- ben werden ( Kapitel 7.4.5, Seite 19). • Warmwasser aus Die Wassererwärmung ist ausgeschaltet. Mit der Taste Warmwasser wird die Erwärmung für die Dauer der Einmal- ladung eingeschaltet. Tab. 7 Erweiterte Funktionen 6 720 805 947 (2016/10) CFB 910/930...
- Seite 11 Die automatische Wartungsmeldung erfolgt nach: Meldung zurücksetzt. • Datum Mithilfe des Fernwirksystems • Betriebsstunden lässt sich die Wartungsmel- dung optional automatisch auf Ihr Mobiltelefon, Ihre Mail- adresse oder Ihr Faxgerät übertragen. Tab. 7 Erweiterte Funktionen CFB 910/930 6 720 805 947 (2016/10)
-
Seite 12: Informationen Zu Den Grundfunktionen
Warmwassertemperatur unter den eingestellten Die Grundeinstellung der Nacht-Raumtemperatur be- Wert gesunken. trägt 17 °C. Die Einstellung der Raumtemperatur wirkt auf alle Heizkreise, die der Bedieneinheit zugeordnet sind ( Kapitel 7.2.2, Seite 13). 6 720 805 947 (2016/10) CFB 910/930... -
Seite 13: Einmalladung
• Sommer-/Winterumschaltung einstellen • Betriebsart wählen • Urlaubsfunktion einstellen • Party- oder Pausefunktion einstellen Wenn ein einzelner Heizkreis, der der Bedieneinheit zugeordnet ist, aus- gewählt wurde und dann eine der oben genannten Einstellungen vorge- CFB 910/930 6 720 805 947 (2016/10) -
Seite 14: Raumtemperatur
Nach ca. 2 Sekunden zeigt das Display die aktuell eingestellte Raum- temperatur und Betriebsart an. ▶ Drehschalter drehen, bis die gewünschte Temperatur eingestellt ist. ▶ Taste Temperatur loslassen. Die eingestellte Raumtemperatur wird gespeichert. Das Display schaltet wieder zurück in die Daueranzeige. 6 720 805 947 (2016/10) CFB 910/930... -
Seite 15: Standardprogramm Auswählen
(Wunschprogramm) Eigen Wenn keines der Standardprogramme passend ist, kann eines der Standardprogramme geändert ( Kapitel 7.4.2, Seite 16) oder ein neues Heizprogramm ( Kapitel 7.4.3, Seite 18) eingegeben werden. Tab. 9 Übersicht Standardprogramme CFB 910/930 6 720 805 947 (2016/10) -
Seite 16: Standardprogramm Ändern
Achten Sie darauf, dass zu jedem Einschaltpunkt ein • Montag – Donnerstag Ausschaltpunkt existiert. • Montag – Freitag • Samstag – Sonntag • Montag – Sonntag ▶ Taste 1 ... 7 loslassen. Die Einstellung wird gespeichert. 6 720 805 947 (2016/10) CFB 910/930... - Seite 17 Schaltpunkt angezeigt. 22:00 06:00 08:00 11:30 6 720 805 944-07.1T Bild 11 Heizphasen verbinden Heizbetrieb Absenkbetrieb Drehen von 13:00 auf 17:00 Standardprogramm Neues Programm Eigen ▶ Taste Zeit drücken und gedrückt halten. CFB 910/930 6 720 805 947 (2016/10)
-
Seite 18: Neues Heizprogramm Erstellen
Warmwasser nach Heizkreisen bereitet wird, findet keine Temperaturabsenkung des Warmwas- sers statt. Wenn alle Heizkreise in der Betriebsart ständig Nacht betrieben werden und Warmwasser nach Heizkreisen bereitet wird, findet keine Erwärmung des Warmwas- sers statt. 6 720 805 947 (2016/10) CFB 910/930... -
Seite 19: Neues Warmwasserprogramm Erstellen
▶ Taste Tag drücken. Um in den automatischen Sommerbetrieb zurückzukehren: ▶ Taste AUT drücken. 7.5.3 Winterbetrieb Unterschreitet die gedämpfte Außentemperatur die Umschalttempera- tur (Grundeinstellung 17 °C), werden die Heizung und die Wassererwär- mung aktiviert. CFB 910/930 6 720 805 947 (2016/10) -
Seite 20: Ständig Sommerbetrieb Oder Winterbetrieb Einstellen
Die Urlaubsfunktion ist deaktiviert. Im Display wird ständig Tag oder ständig Nacht angezeigt. Es wird mit der eingestellten Raum- oder Nachttemperatur geheizt. Um die Urlaubsfunktion fortzusetzen: ▶ Taste AUT drücken. Die unterbrochene Urlaubsfunktion ist wieder aktiviert und wird fort- gesetzt. 6 720 805 947 (2016/10) CFB 910/930... -
Seite 21: Partyfunktion
• Adresskonflikt Platz 1 – 4 (soweit vorhanden) • Falsches Modul Platz 1 – 4 (soweit vorhanden) Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. • Unbekanntes Modul Platz 1 – 4 (soweit vorhanden) Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns •... -
Seite 22: Störungsbehebung
▶ Heizungsfachbetrieb mitteilen, welcher Temperatur- Außentemperaturfühler Störung gung sicher. fühler defekt ist. Vorlauftemperaturfühler Störung Warmwasser-Temperaturfühler Störung • Wenn der Warmwasser-Temperaturfühler ▶ Heizungsfachbetrieb verständigen. defekt ist, wird aus Sicherheitsgründen kein Warmwasser erwärmt. Tab. 17 6 720 805 947 (2016/10) CFB 910/930... -
Seite 23: Betrieb Bei Störung
Die Brennerstufe 1 wird immer direkt angesteuert. Die Einstellung der Brennerstufe 2 muss über den Handschalter max/I+II auf dem Modul vorgenommen werden. ▶ Ein/Aus-Schalter ( Bild 5, [5], Seite 6) auf I stellen. CFB 910/930 6 720 805 947 (2016/10) -
Seite 24: Anhang
▶ Fenster kurzzeitig ganz öffnen, anstatt sie nur zu kippen. Bei gekippten Fenstern wird dem Raum ständig Wärme entzogen, ohne dass die Raumluft verbessert wird. ▶ Thermostatventile an den Heizkörpern während des Lüftens zudre- hen. 6 720 805 947 (2016/10) CFB 910/930... -
Seite 25: Informationen Zur Heizungsanlage
Der Wärmebedarf eines Raumes hängt maßgeblich von folgenden Ein- peratur. flussgrößen ab: • Außentemperatur • Gewünschte Raumtemperatur • Bauart und Isolierung des Gebäudes • Windverhältnissen • Sonnenstrahlung • Innere Wärmequelle (Kaminfeuer, Personen, Lampen etc.) • Geschlossene oder geöffnete Fenster CFB 910/930 6 720 805 947 (2016/10) - Seite 26 • Wechsel zwischen Gesamtabschaltung und reduziertem Heizen in Abhängigkeit von der Außentemperatur Beim Wechsel zwischen Gesamtabschaltung und reduziertem Heizen wird, in Abhängigkeit von der Außentemperatur, beim Überschreiten der eingestellten Außentemperatur die Gesamtabschaltung aktiviert. 6 720 805 947 (2016/10) CFB 910/930...
-
