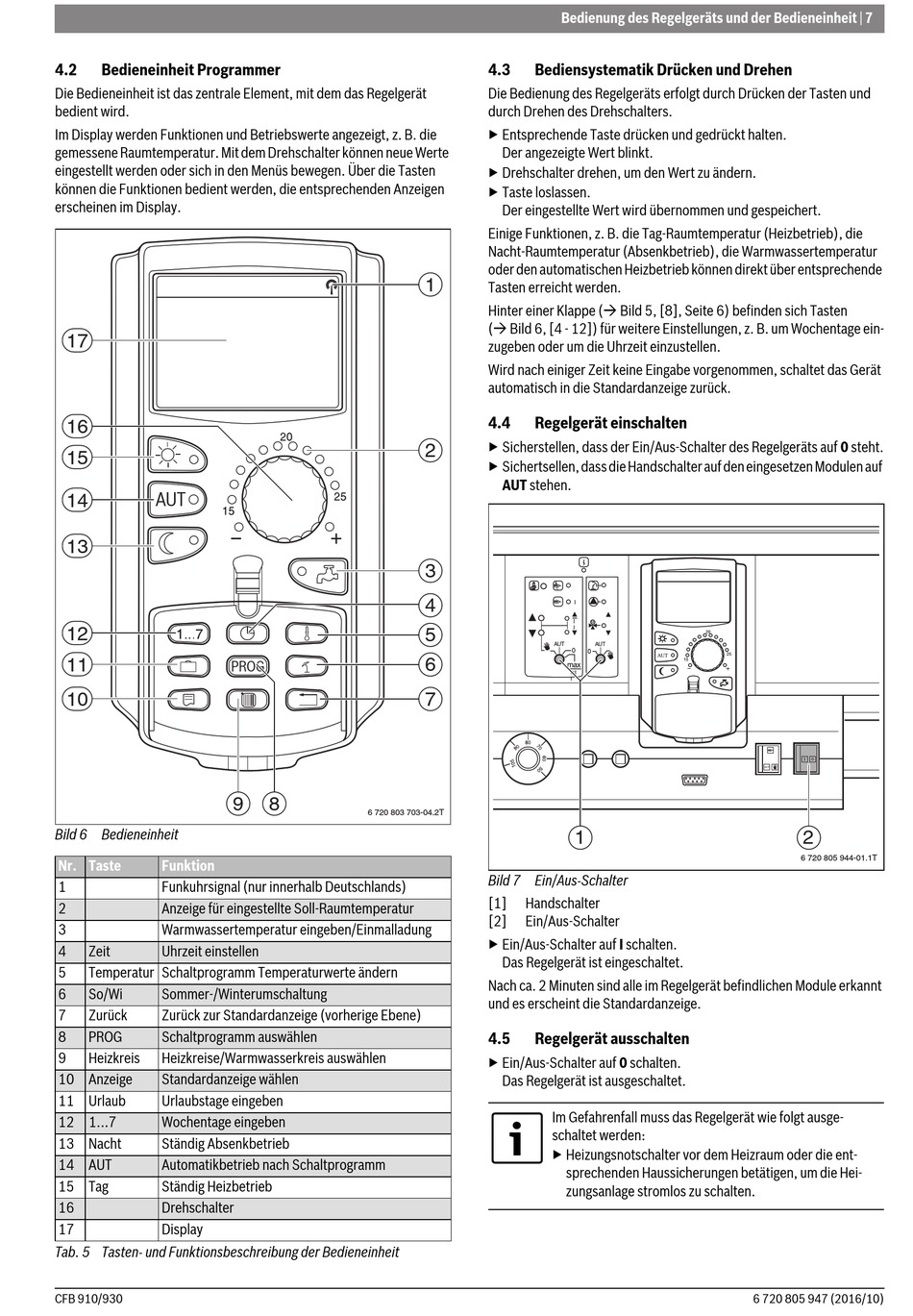

4.2
Bedieneinheit Programmer
Die Bedieneinheit ist das zentrale Element, mit dem das Regelgerät
bedient wird.
Im Display werden Funktionen und Betriebswerte angezeigt, z. B. die
gemessene Raumtemperatur. Mit dem Drehschalter können neue Werte
eingestellt werden oder sich in den Menüs bewegen. Über die Tasten
können die Funktionen bedient werden, die entsprechenden Anzeigen
erscheinen im Display.
17
16
15
AUT
14
13
12
11
10
Bild 6 Bedieneinheit
Nr. Taste
Funktion
1
Funkuhrsignal (nur innerhalb Deutschlands)
2
Anzeige für eingestellte Soll-Raumtemperatur
3
Warmwassertemperatur eingeben/Einmalladung
4
Zeit
Uhrzeit einstellen
5
Temperatur Schaltprogramm Temperaturwerte ändern
6
So/Wi
Sommer-/Winterumschaltung
7
Zurück
Zurück zur Standardanzeige (vorherige Ebene)
8
PROG
Schaltprogramm auswählen
9
Heizkreis
Heizkreise/Warmwasserkreis auswählen
10 Anzeige
Standardanzeige wählen
11 Urlaub
Urlaubstage eingeben
12 1...7
Wochentage eingeben
13 Nacht
Ständig Absenkbetrieb
14 AUT
Automatikbetrieb nach Schaltprogramm
15 Tag
Ständig Heizbetrieb
16
Drehschalter
17
Display
Tab. 5 Tasten- und Funktionsbeschreibung der Bedieneinheit
CFB 910/930
PROG
9
8
6 720 803 703-04.2T
Bedienung des Regelgeräts und der Bedieneinheit | 7
4.3
Bediensystematik Drücken und Drehen
Die Bedienung des Regelgeräts erfolgt durch Drücken der Tasten und
durch Drehen des Drehschalters.
▶ Entsprechende Taste drücken und gedrückt halten.
Der angezeigte Wert blinkt.
▶ Drehschalter drehen, um den Wert zu ändern.
▶ Taste loslassen.
Der eingestellte Wert wird übernommen und gespeichert.
Einige Funktionen, z. B. die Tag-Raumtemperatur (Heizbetrieb), die
Nacht-Raumtemperatur (Absenkbetrieb), die Warmwassertemperatur
oder den automatischen Heizbetrieb können direkt über entsprechende
1
Tasten erreicht werden.
Hinter einer Klappe ( Bild 5, [8], Seite 6) befinden sich Tasten
( Bild 6, [4 - 12]) für weitere Einstellungen, z. B. um Wochentage ein-
zugeben oder um die Uhrzeit einzustellen.
Wird nach einiger Zeit keine Eingabe vorgenommen, schaltet das Gerät
automatisch in die Standardanzeige zurück.
4.4
Regelgerät einschalten
▶ Sicherstellen, dass der Ein/Aus-Schalter des Regelgeräts auf 0 steht.
2
▶ Sichertsellen, dass die Handschalter auf den eingesetzen Modulen auf
AUT stehen.
3
4
5
6
7
1
Bild 7 Ein/Aus-Schalter
[1]
Handschalter
[2]
Ein/Aus-Schalter
▶ Ein/Aus-Schalter auf I schalten.
Das Regelgerät ist eingeschaltet.
Nach ca. 2 Minuten sind alle im Regelgerät befindlichen Module erkannt
und es erscheint die Standardanzeige.
4.5
Regelgerät ausschalten
▶ Ein/Aus-Schalter auf 0 schalten.
Das Regelgerät ist ausgeschaltet.
Im Gefahrenfall muss das Regelgerät wie folgt ausge-
schaltet werden:
▶ Heizungsnotschalter vor dem Heizraum oder die ent-
sprechenden Haussicherungen betätigen, um die Hei-
zungsanlage stromlos zu schalten.
2
6 720 805 944-01.1T
6 720 805 947 (2016/10)
