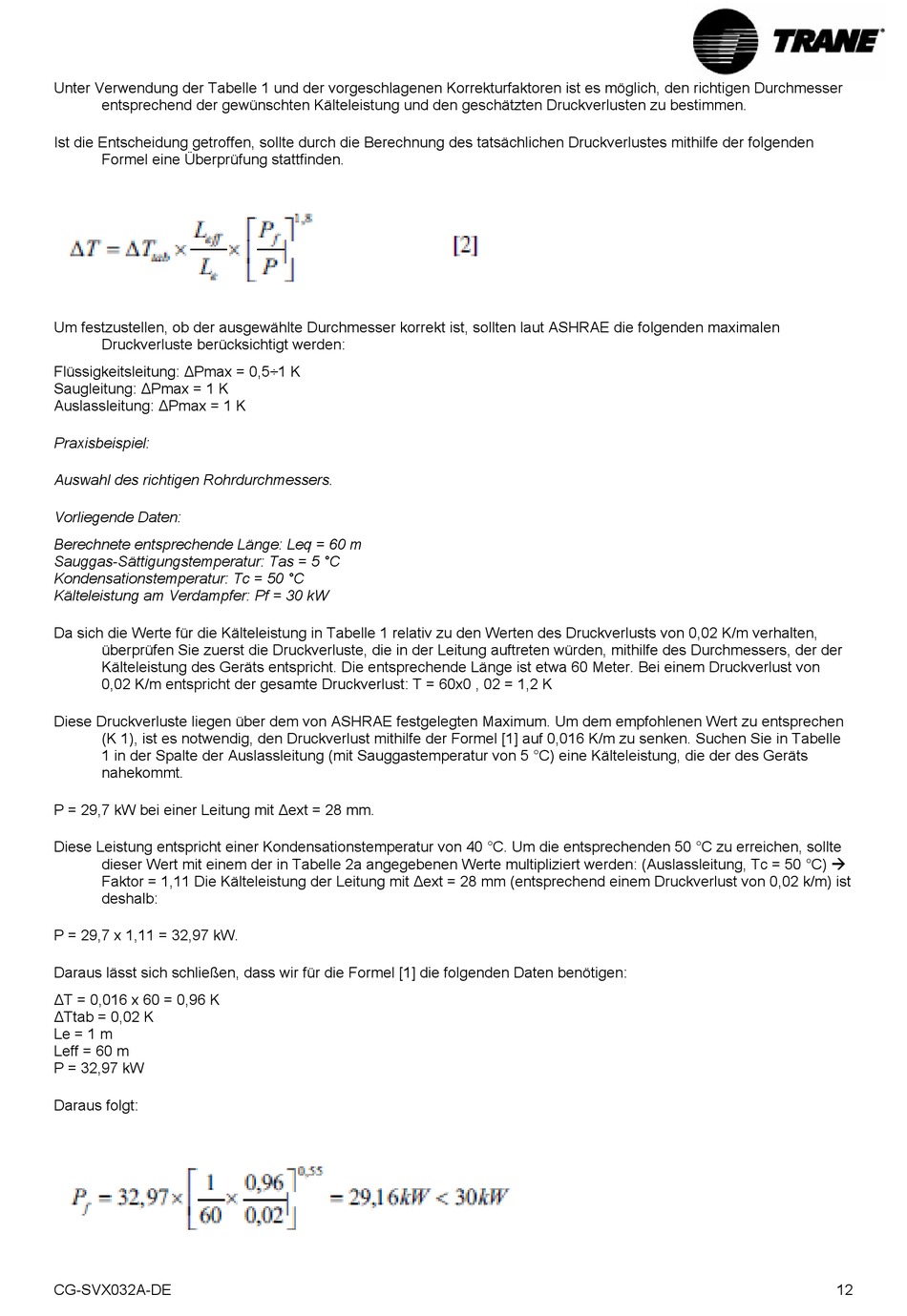

Trane RAUS 040 Installation, Betrieb Und Wartung Seite 12

Unter Verwendung der Tabelle 1 und der vorgeschlagenen Korrekturfaktoren ist es möglich, den richtigen Durchmesser
entsprechend der gewünschten Kälteleistung und den geschätzten Druckverlusten zu bestimmen.
Ist die Entscheidung getroffen, sollte durch die Berechnung des tatsächlichen Druckverlustes mithilfe der folgenden
Formel eine Überprüfung stattfinden.
Um festzustellen, ob der ausgewählte Durchmesser korrekt ist, sollten laut ASHRAE die folgenden maximalen
Druckverluste berücksichtigt werden:
Flüssigkeitsleitung: ∆Pmax = 0,5÷1 K
Saugleitung: ∆Pmax = 1 K
Auslassleitung: ∆Pmax = 1 K
Praxisbeispiel:
Auswahl des richtigen Rohrdurchmessers.
Vorliegende Daten:
Berechnete entsprechende Länge: Leq = 60 m
Sauggas-Sättigungstemperatur: Tas = 5 °C
Kondensationstemperatur: Tc = 50 °C
Kälteleistung am Verdampfer: Pf = 30 kW
Da sich die Werte für die Kälteleistung in Tabelle 1 relativ zu den Werten des Druckverlusts von 0,02 K/m verhalten,
überprüfen Sie zuerst die Druckverluste, die in der Leitung auftreten würden, mithilfe des Durchmessers, der der
Kälteleistung des Geräts entspricht. Die entsprechende Länge ist etwa 60 Meter. Bei einem Druckverlust von
0,02 K/m entspricht der gesamte Druckverlust: T = 60x0 , 02 = 1,2 K
Diese Druckverluste liegen über dem von ASHRAE festgelegten Maximum. Um dem empfohlenen Wert zu entsprechen
(K 1), ist es notwendig, den Druckverlust mithilfe der Formel [1] auf 0,016 K/m zu senken. Suchen Sie in Tabelle
1 in der Spalte der Auslassleitung (mit Sauggastemperatur von 5 °C) eine Kälteleistung, die der des Geräts
nahekommt.
P = 29,7 kW bei einer Leitung mit ∆ext = 28 mm.
Diese Leistung entspricht einer Kondensationstemperatur von 40 °C. Um die entsprechenden 50 °C zu erreichen, sollte
dieser Wert mit einem der in Tabelle 2a angegebenen Werte multipliziert werden: (Auslassleitung, Tc = 50 °C) 
Faktor = 1,11 Die Kälteleistung der Leitung mit ∆ext = 28 mm (entsprechend einem Druckverlust von 0,02 k/m) ist
deshalb:
P = 29,7 x 1,11 = 32,97 kW.
Daraus lässt sich schließen, dass wir für die Formel [1] die folgenden Daten benötigen:
∆T = 0,016 x 60 = 0,96 K
∆Ttab = 0,02 K
Le = 1 m
Leff = 60 m
P = 32,97 kW
Daraus folgt:
