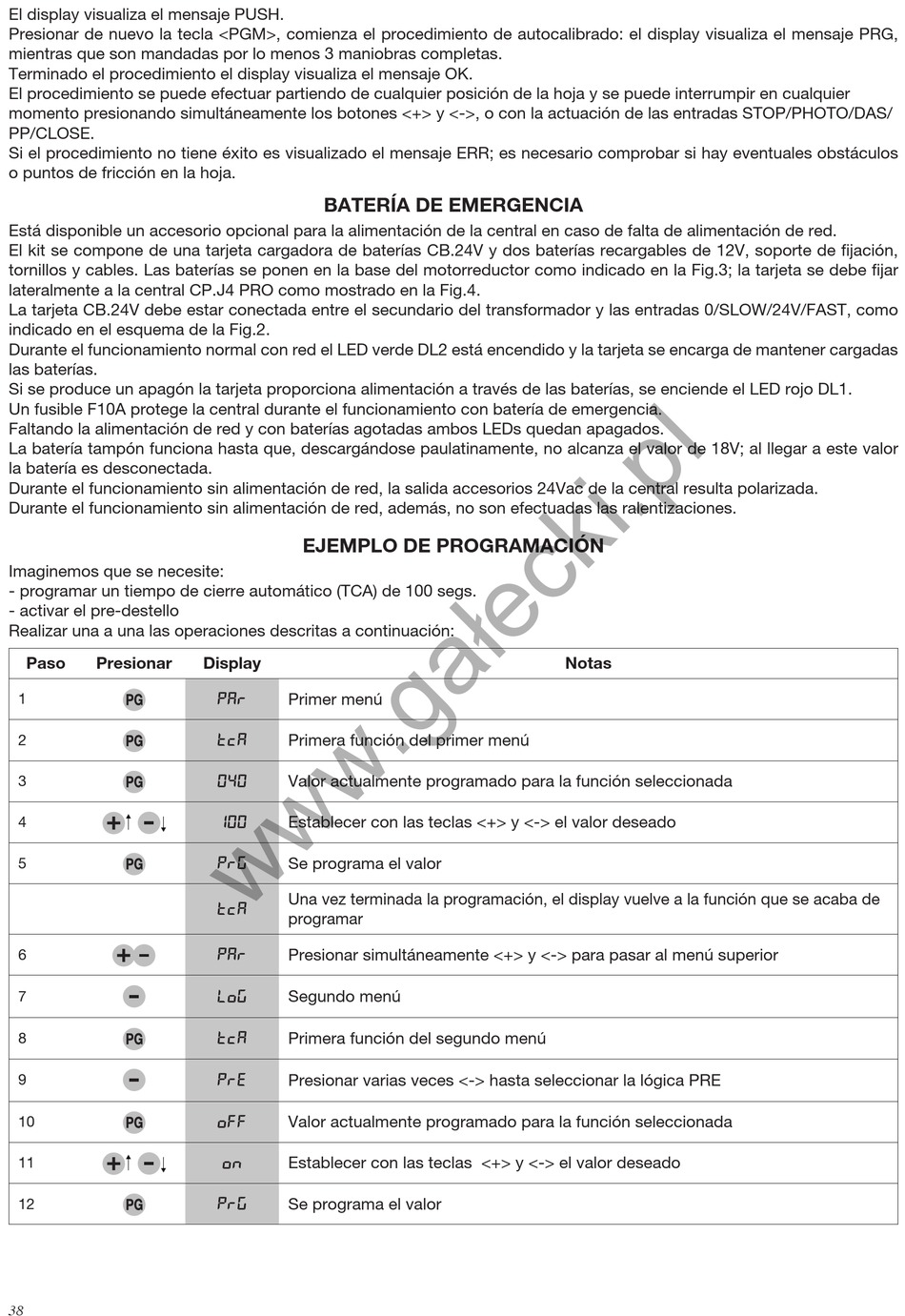

Ejemplo De Programación - Beninca CP.J4 PRO Bedienungsanleitung

El display visualiza el mensaje PUSH.
Presionar de nuevo la tecla <PGM>, comienza el procedimiento de autocalibrado: el display visualiza el mensaje PRG,
mientras que son mandadas por lo menos 3 maniobras completas.
Terminado el procedimiento el display visualiza el mensaje OK.
El procedimiento se puede efectuar partiendo de cualquier posición de la hoja y se puede interrumpir en cualquier
momento presionando simultáneamente los botones <+> y <->, o con la actuación de las entradas STOP/PHOTO/DAS/
PP/CLOSE.
Si el procedimiento no tiene éxito es visualizado el mensaje ERR; es necesario comprobar si hay eventuales obstáculos
o puntos de fricción en la hoja.
Está disponible un accesorio opcional para la alimentación de la central en caso de falta de alimentación de red.
El kit se compone de una tarjeta cargadora de baterías CB.24V y dos baterías recargables de 12V, soporte de fijación,
tornillos y cables. Las baterías se ponen en la base del motorreductor como indicado en la Fig.3; la tarjeta se debe fijar
lateralmente a la central CP.J4 PRO como mostrado en la Fig.4.
La tarjeta CB.24V debe estar conectada entre el secundario del transformador y las entradas 0/SLOW/24V/FAST, como
indicado en el esquema de la Fig.2.
Durante el funcionamiento normal con red el LED verde DL2 está encendido y la tarjeta se encarga de mantener cargadas
las baterías.
Si se produce un apagón la tarjeta proporciona alimentación a través de las baterías, se enciende el LED rojo DL1.
Un fusible F10A protege la central durante el funcionamiento con batería de emergencia.
Faltando la alimentación de red y con baterías agotadas ambos LEDs quedan apagados.
La batería tampón funciona hasta que, descargándose paulatinamente, no alcanza el valor de 18V; al llegar a este valor
la batería es desconectada.
Durante el funcionamiento sin alimentación de red, la salida accesorios 24Vac de la central resulta polarizada.
Durante el funcionamiento sin alimentación de red, además, no son efectuadas las ralentizaciones.
Imaginemos que se necesite:
- programar un tiempo de cierre automático (TCA) de 100 segs.
- activar el pre-destello
Realizar una a una las operaciones descritas a continuación:
Paso Presionar
1
2
3
4
5
6
7
8
9
10
11
12
38
BATERÍA DE EMERGENCIA
EJEMPLO DE PROGRAMACIÓN
Display
Primer menú
PAR
Primera función del primer menú
TCA
Valor actualmente programado para la función seleccionada
040
Establecer con las teclas <+> y <-> el valor deseado
100
Se programa el valor
PRG
Una vez terminada la programación, el display vuelve a la función que se acaba de
TCA
programar
Presionar simultáneamente <+> y <-> para pasar al menú superior
PAR
Segundo menú
Log
Primera función del segundo menú
TCA
Presionar varias veces <-> hasta seleccionar la lógica PRE
Pre
Valor actualmente programado para la función seleccionada
OFF
Establecer con las teclas <+> y <-> el valor deseado
ON
Se programa el valor
PRG
Notas
