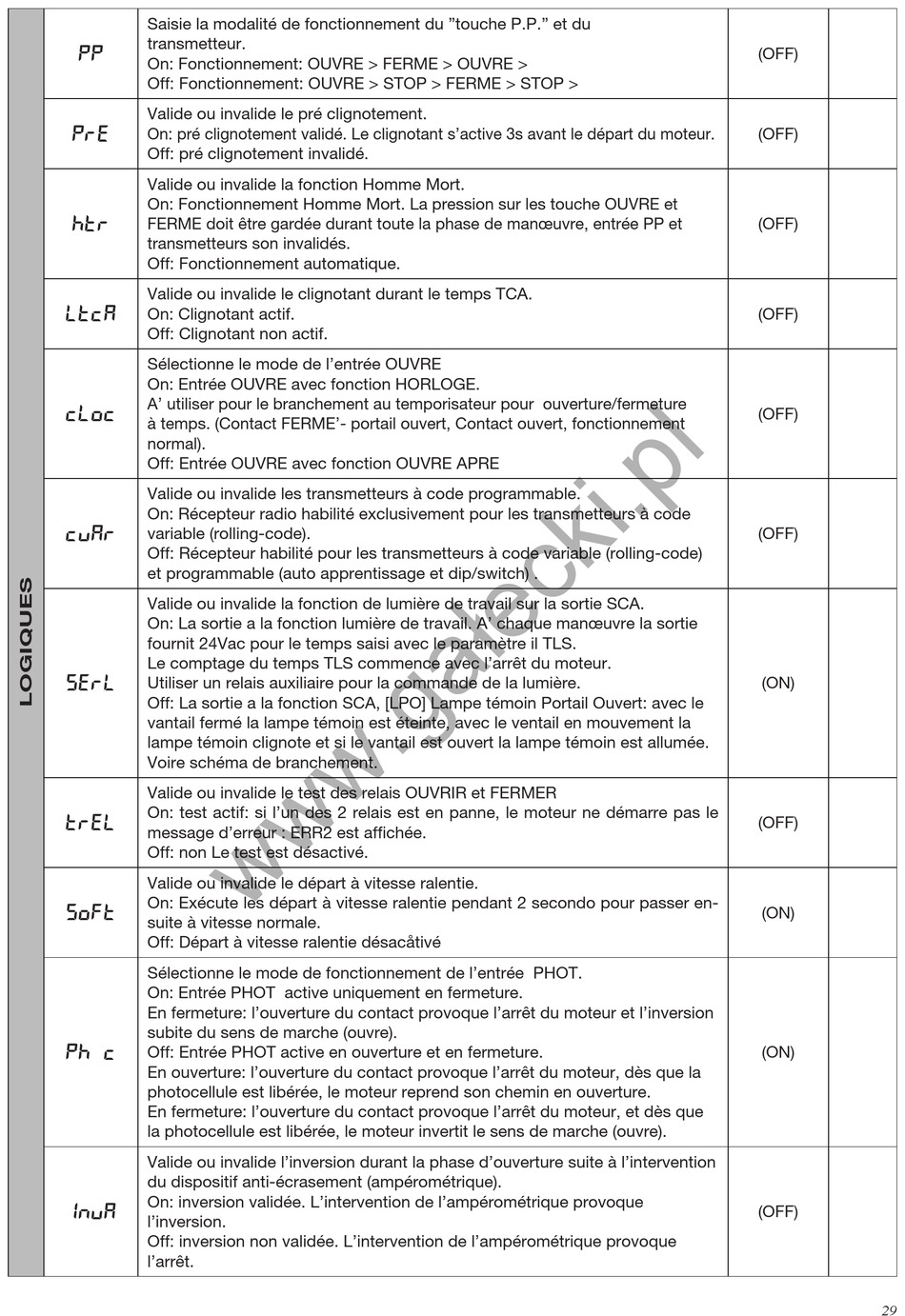

Saisie la modalité de fonctionnement du "touche P.P." et du
transmetteur.
PP
On: Fonctionnement: OUVRE > FERME > OUVRE >
Off: Fonctionnement: OUVRE > STOP > FERME > STOP >
Valide ou invalide le pré clignotement.
PRE On: pré clignotement validé. Le clignotant s'active 3s avant le départ du moteur.
Off: pré clignotement invalidé.
Valide ou invalide la fonction Homme Mort.
On: Fonctionnement Homme Mort. La pression sur les touche OUVRE et
HTR
FERME doit être gardée durant toute la phase de manœuvre, entrée PP et
transmetteurs son invalidés.
Off: Fonctionnement automatique.
Valide ou invalide le clignotant durant le temps TCA.
LTCA On: Clignotant actif.
Off: Clignotant non actif.
Sélectionne le mode de l'entrée OUVRE
On: Entrée OUVRE avec fonction HORLOGE.
A' utiliser pour le branchement au temporisateur pour ouverture/fermeture
CLOC
à temps. (Contact FERME'- portail ouvert, Contact ouvert, fonctionnement
normal).
Off: Entrée OUVRE avec fonction OUVRE APRE
Valide ou invalide les transmetteurs à code programmable.
On: Récepteur radio habilité exclusivement pour les transmetteurs à code
CVAR
variable (rolling-code).
Off: Récepteur habilité pour les transmetteurs à code variable (rolling-code)
et programmable (auto apprentissage et dip/switch) .
Valide ou invalide la fonction de lumière de travail sur la sortie SCA.
On: La sortie a la fonction lumière de travail. A' chaque manœuvre la sortie
fournit 24Vac pour le temps saisi avec le paramètre il TLS.
Le comptage du temps TLS commence avec l'arrêt du moteur.
serL
Utiliser un relais auxiliaire pour la commande de la lumière.
Off: La sortie a la fonction SCA, [LPO] Lampe témoin Portail Ouvert: avec le
vantail fermé la lampe témoin est éteinte, avec le ventail en mouvement la
lampe témoin clignote et si le vantail est ouvert la lampe témoin est allumée.
Voire schéma de branchement.
Valide ou invalide le test des relais OUVRIR et FERMER
On: test actif: si l'un des 2 relais est en panne, le moteur ne démarre pas le
TREL
message d'erreur : ERR2 est affichée.
Off: non Le test est désactivé.
Valide ou invalide le départ à vitesse ralentie.
On: Exécute les départ à vitesse ralentie pendant 2 secondo pour passer en-
SOFT
suite à vitesse normale.
Off: Départ à vitesse ralentie désacåtivé
Sélectionne le mode de fonctionnement de l'entrée PHOT.
On: Entrée PHOT active uniquement en fermeture.
En fermeture: l'ouverture du contact provoque l'arrêt du moteur et l'inversion
subite du sens de marche (ouvre).
PH C Off: Entrée PHOT active en ouverture et en fermeture.
En ouverture: l'ouverture du contact provoque l'arrêt du moteur, dès que la
photocellule est libérée, le moteur reprend son chemin en ouverture.
En fermeture: l'ouverture du contact provoque l'arrêt du moteur, et dès que
la photocellule est libérée, le moteur invertit le sens de marche (ouvre).
Valide ou invalide l'inversion durant la phase d'ouverture suite à l'intervention
du dispositif anti-écrasement (ampérométrique).
On: inversion validée. L'intervention de l'ampérométrique provoque
INvA
l'inversion.
Off: inversion non validée. L'intervention de l'ampérométrique provoque
l'arrêt.
(OFF)
(OFF)
(OFF)
(OFF)
(OFF)
(OFF)
(ON)
(OFF)
(ON)
(ON)
(OFF)
29
