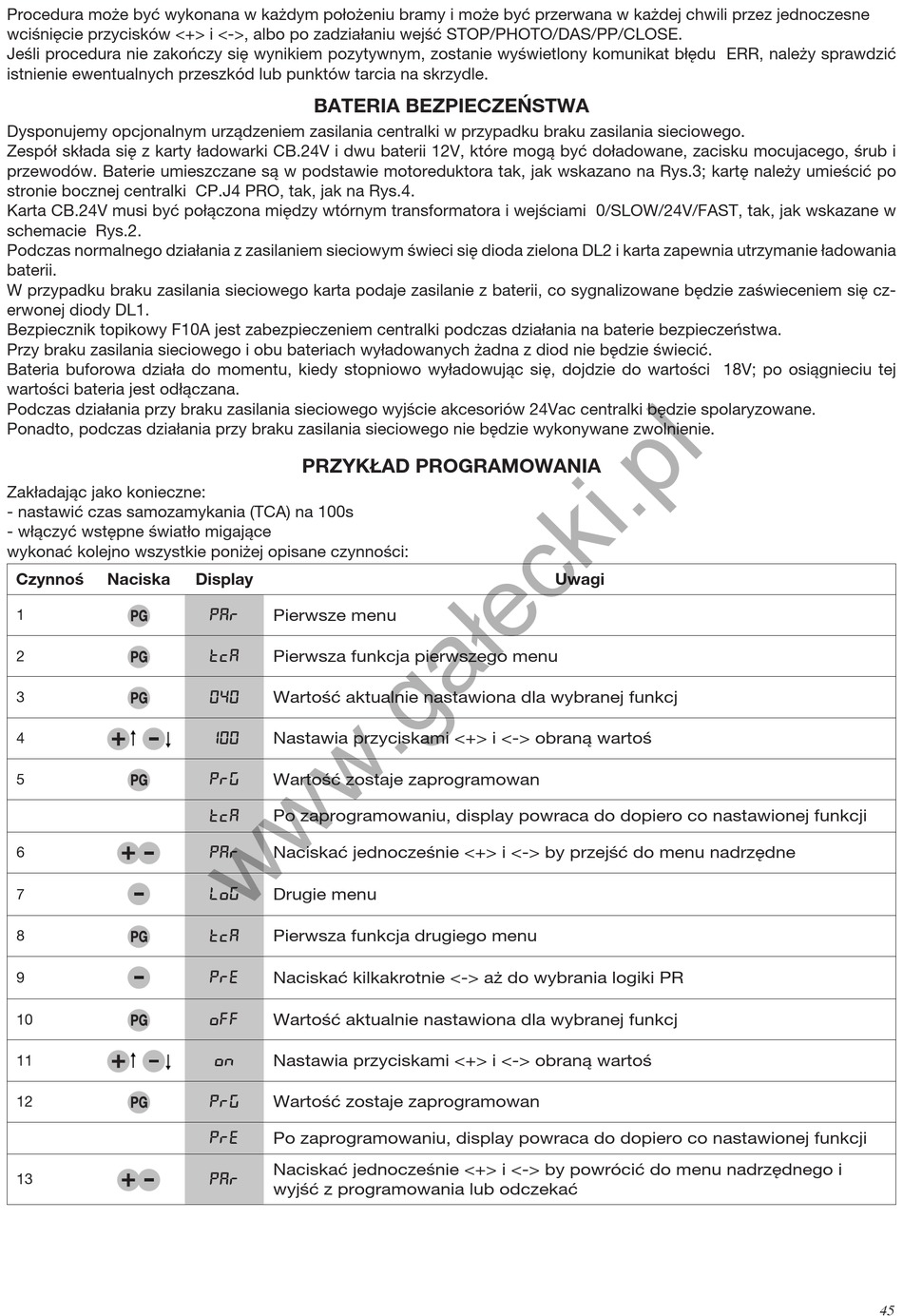

Beninca CP.J4 PRO Bedienungsanleitung Seite 45

Procedura może być wykonana w każdym położeniu bramy i może być przerwana w każdej chwili przez jednoczesne
wciśnięcie przycisków <+> i <->, albo po zadziałaniu wejść STOP/PHOTO/DAS/PP/CLOSE.
Jeśli procedura nie zakończy się wynikiem pozytywnym, zostanie wyświetlony komunikat błędu ERR, należy sprawdzić
istnienie ewentualnych przeszkód lub punktów tarcia na skrzydle.
Dysponujemy opcjonalnym urządzeniem zasilania centralki w przypadku braku zasilania sieciowego.
Zespół składa się z karty ładowarki CB.24V i dwu baterii 12V, które mogą być doładowane, zacisku mocujacego, śrub i
przewodów. Baterie umieszczane są w podstawie motoreduktora tak, jak wskazano na Rys.3; kartę należy umieścić po
stronie bocznej centralki CP.J4 PRO, tak, jak na Rys.4.
Karta CB.24V musi być połączona między wtórnym transformatora i wejściami 0/SLOW/24V/FAST, tak, jak wskazane w
schemacie Rys.2.
Podczas normalnego działania z zasilaniem sieciowym świeci się dioda zielona DL2 i karta zapewnia utrzymanie ładowania
baterii.
W przypadku braku zasilania sieciowego karta podaje zasilanie z baterii, co sygnalizowane będzie zaświeceniem się cz-
erwonej diody DL1.
Bezpiecznik topikowy F10A jest zabezpieczeniem centralki podczas działania na baterie bezpieczeństwa.
Przy braku zasilania sieciowego i obu bateriach wyładowanych żadna z diod nie będzie świecić.
Bateria buforowa działa do momentu, kiedy stopniowo wyładowując się, dojdzie do wartości 18V; po osiągnieciu tej
wartości bateria jest odłączana.
Podczas działania przy braku zasilania sieciowego wyjście akcesoriów 24Vac centralki będzie spolaryzowane.
Ponadto, podczas działania przy braku zasilania sieciowego nie będzie wykonywane zwolnienie.
Zakładając jako konieczne:
- nastawić czas samozamykania (TCA) na 100s
- włączyć wstępne światło migające
wykonać kolejno wszystkie poniżej opisane czynności:
Czynnoś Naciska
1
2
3
4
5
6
7
8
9
10
11
12
13
BATERIA BEZPIECZEŃSTWA
PRZYKŁAD PROGRAMOWANIA
Display
Pierwsze menu
PAR
Pierwsza funkcja pierwszego menu
TCA
Wartość aktualnie nastawiona dla wybranej funkcj
040
Nastawia przyciskami <+> i <-> obraną wartoś
100
Wartość zostaje zaprogramowan
PRG
Po zaprogramowaniu, display powraca do dopiero co nastawionej funkcji
TCA
Naciskać jednocześnie <+> i <-> by przejść do menu nadrzędne
PAR
Drugie menu
Log
Pierwsza funkcja drugiego menu
TCA
Naciskać kilkakrotnie <-> aż do wybrania logiki PR
Pre
Wartość aktualnie nastawiona dla wybranej funkcj
OFF
Nastawia przyciskami <+> i <-> obraną wartoś
ON
Wartość zostaje zaprogramowan
PRG
Po zaprogramowaniu, display powraca do dopiero co nastawionej funkcji
Pre
Naciskać jednocześnie <+> i <-> by powrócić do menu nadrzędnego i
PAR
wyjść z programowania lub odczekać
Uwagi
