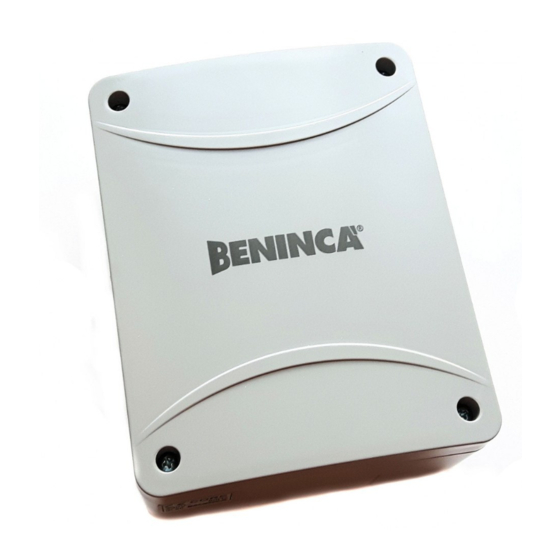

Beninca Core Handbuch
Vorschau ausblenden
Andere Handbücher für Core:
- Bedienungsanleitung (33 Seiten) ,
- Betriebsanleitung (29 Seiten)
Verwandte Anleitungen für Beninca Core
Inhaltszusammenfassung für Beninca Core

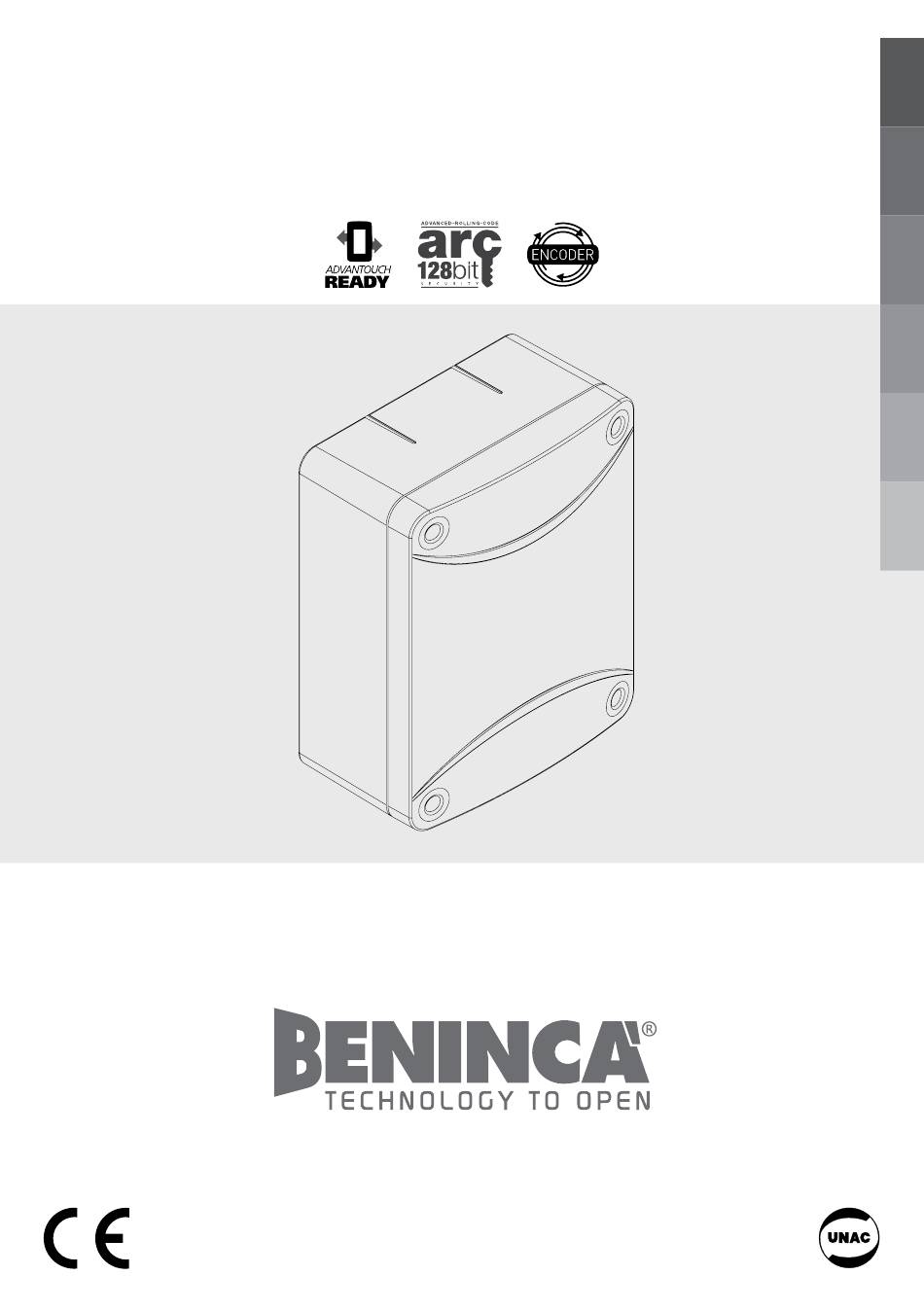

- Seite 1 L8543178 06/2016 rev 0 CORE UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Seite 3 LAMP 115/230Vac 40W max 24 Vac 3W max ENC1 (ENCODER - MAG-E - OPTIONAL) STEP-BY-STEP 230Vac: T100mA 230Vac: F6,3A 115Vac: T200mA 115Vac: F10A SHIELD...
- Seite 16 hINWEISE Das Produkt darf nicht für andere Zwecke oder auf andere Weise verwendet werden, als in der vorliegenden Anleitung beschrieben. Ein ungeeigneter Gebrauch kann das Produkt beschädigen und eine Gefahr für Personen und Sachen darstellen. Wir übernehmen keinerlei Haftung für Schäden, die sich aus einer unsachgerechten Montage der Tore und aus daraus folgenden Verformungen ergeben können.
-
Seite 17: Steuereinheit Core
(MOT Betrieb/COM Gemein/MOT Betrieb) Ausgang Anschluss Blinkleuchte N-BLINK LAMP CORE: 230 Vac 40W max. CORE 115V: 115 Vac 40W max. Eingang Endschalter ÖFFNEN (Kontakt N.C.) Eingang Endschalter SCHLIESSEN (Kontakt N.C.) Eingang Anschluss Sicherheitsvorrichtungen, Kontakt N.C. (z.B. Fotozellen): Kann PHOT über den Dip-Schalter DIP3 konfiguriert werden). -
Seite 18: Trimmer-Funktionen
3) TRIMMER-FuNKTIONEN 3.1) TW Falls das Encoder-gerät installiert ist, ist die Funktion der Druckempfindlichkeitseinstellung zu übernehmen. Durch das Drehen im uhrzeigersinn wird die Empfindlichkeit erhöht. Falls kein Encoder-Gerät vorhanden ist, wird die maximale Dauer des Öffnungs- und Schließverfahrens reguliert. Muss um circa 4 sec. länger als die Zeit für den tatsächlichen Hub der Automatik eingestellt werden. Die Zeit kann zwischen 3 sec. -
Seite 19: Übernahme Von Lauf Und Verlangsamung
5) ÜBERNAhME VON LAuF uND VERLANgSAMuNg Um den Raum für die Geschwindigkeitsabnahme beim Öffnen und Schließen einzustellen, folgender- maßen vorgehen: 1) Das Tor schließen oder öffnen (vergewissern Sie sich, dass der Endschalter für das Schließen/Öffnen gedrückt worden ist) 2) Den DIP 1 auf ON schalten (DIP 2-3-4-5-6=OFF) 3) Eine Schritt-Schritt-Steuerung durch den Eingang Schritt-Schritt oder die Fernbedienung geben. -
Seite 20: Erweiterte Programmierung
9) ERWEITERTE PROgRAMMIERuNg Falls erforderlich, lässt sich die Funktionalität der PP und STOP ändern, um Eingänge OFFEN/GE- SCHLOSSEN oder alternativ OFFEN/HALB GESCHLOSSEN zu erhalten. Dafür ist folgendermaßen vorzugehen: 1) alle DIP auf AUS schalten 2) DIP1 auf AN stellen 3) zur Änderung des offenen Eingangs Schritt/Schritt ist DIP2 auf AN zu stellen 4) zur Änderung des geschlossenen Eingangs STOP ist DIP3 auf AN und DIP4 auf AUS zu stellen 5) zur Änderung des Eingangs STOP in Gangschaltung ist DIP4 auf AN und DIP3 auf AUS zu stellen 6) Den DIP 6 auf AN stellen Die LED-Lampen blinken abwechselnd für ca. -
Seite 21: Lernfunktion Von Fern Der Sendegeräte
Zentrale CORE eingebaut werden kann, wenn diese ausgewechselt werden soll. Aus Sicherheitsgründen können keine Sendegeräte beim Öffnen/Schließen des Motors gespeichert werden. 12) LERNFuNKTION VON FERN DER SENDEgERäTE Wenn man über ein Sendegerät verfügt, das schon im Empfänger gespeichert ist, kann man die Lernfunktion über Funk von Fern vornehmen (ohne auf die Zentrale verwenden zu müssen). -
Seite 41: Richtlinie 2014/30/Ue Des Europäischen
