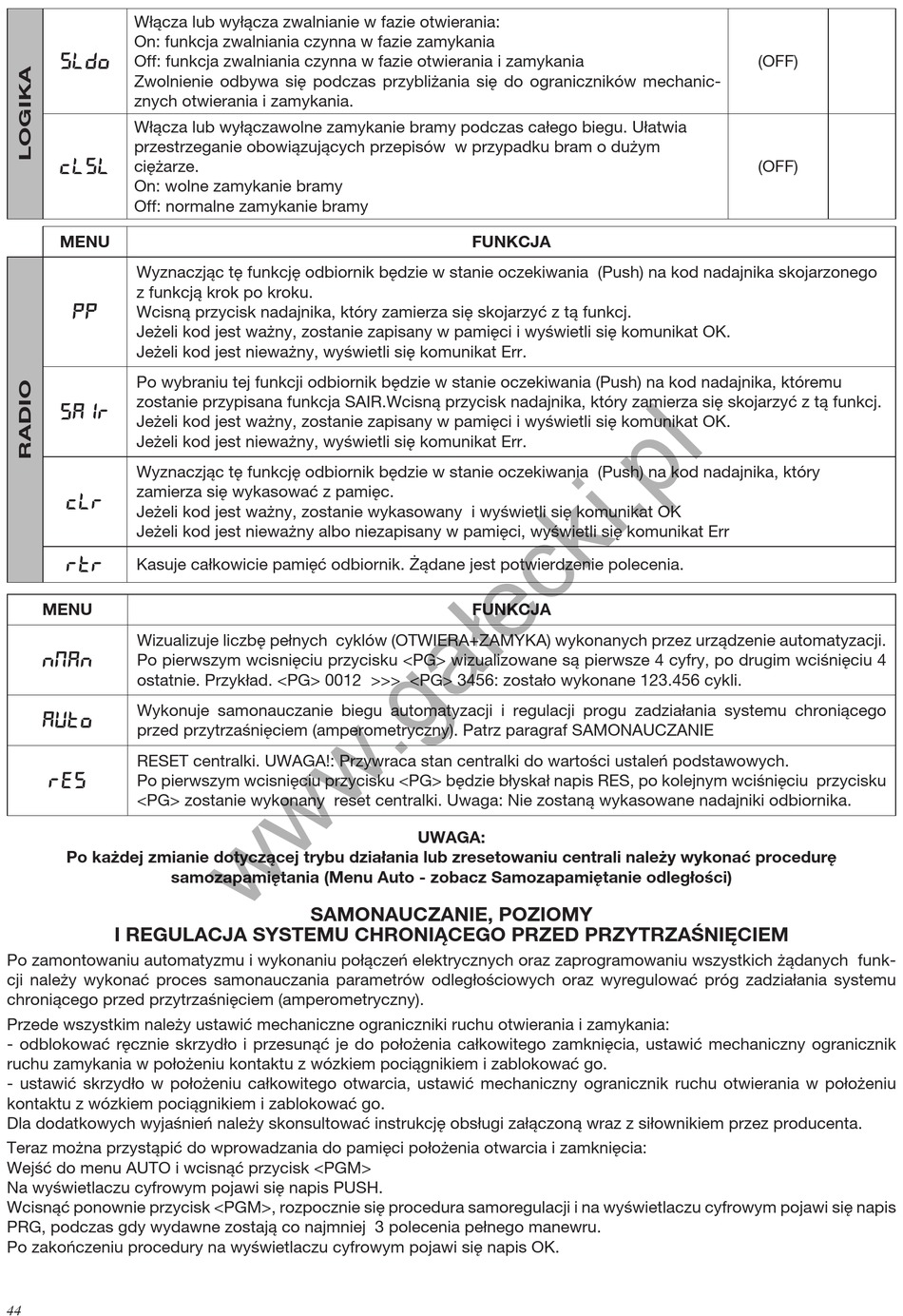

Beninca CP.J4 PRO Bedienungsanleitung Seite 44

Włącza lub wyłącza zwalnianie w fazie otwierania:
On: funkcja zwalniania czynna w fazie zamykania
SLDO Off: funkcja zwalniania czynna w fazie otwierania i zamykania
Zwolnienie odbywa się podczas przybliżania się do ograniczników mechanic-
znych otwierania i zamykania.
Włącza lub wyłączawolne zamykanie bramy podczas całego biegu. Ułatwia
przestrzeganie obowiązujących przepisów w przypadku bram o dużym
CLSL ciężarze.
On: wolne zamykanie bramy
Off: normalne zamykanie bramy
MENU
Wyznaczjąc tę funkcję odbiornik będzie w stanie oczekiwania (Push) na kod nadajnika skojarzonego
z funkcją krok po kroku.
PP Wcisną przycisk nadajnika, który zamierza się skojarzyć z tą funkcj.
Jeżeli kod jest ważny, zostanie zapisany w pamięci i wyświetli się komunikat OK.
Jeżeli kod jest nieważny, wyświetli się komunikat Err.
Po wybraniu tej funkcji odbiornik będzie w stanie oczekiwania (Push) na kod nadajnika, któremu
zostanie przypisana funkcja SAIR.Wcisną przycisk nadajnika, który zamierza się skojarzyć z tą funkcj.
Sair
Jeżeli kod jest ważny, zostanie zapisany w pamięci i wyświetli się komunikat OK.
Jeżeli kod jest nieważny, wyświetli się komunikat Err.
Wyznaczjąc tę funkcję odbiornik będzie w stanie oczekiwania (Push) na kod nadajnika, który
zamierza się wykasować z pamięc.
CLR
Jeżeli kod jest ważny, zostanie wykasowany i wyświetli się komunikat OK
Jeżeli kod jest nieważny albo niezapisany w pamięci, wyświetli się komunikat Err
RTR Kasuje całkowicie pamięć odbiornik. Żądane jest potwierdzenie polecenia.
MENU
Wizualizuje liczbę pełnych cyklów (OTWIERA+ZAMYKA) wykonanych przez urządzenie automatyzacji.
NMAN
Po pierwszym wcisnięciu przycisku <PG> wizualizowane są pierwsze 4 cyfry, po drugim wciśnięciu 4
ostatnie. Przykład. <PG> 0012 >>> <PG> 3456: zostało wykonane 123.456 cykli.
Wykonuje samonauczanie biegu automatyzacji i regulacji progu zadziałania systemu chroniącego
auto
przed przytrzaśnięciem (amperometryczny). Patrz paragraf SAMONAUCZANIE
RESET centralki. UWAGA!: Przywraca stan centralki do wartości ustaleń podstawowych.
RES Po pierwszym wcisnięciu przycisku <PG> będzie błyskał napis RES, po kolejnym wciśnięciu przycisku
<PG> zostanie wykonany reset centralki. Uwaga: Nie zostaną wykasowane nadajniki odbiornika.
Po każdej zmianie dotyczącej trybu działania lub zresetowaniu centrali należy wykonać procedurę
samozapamiętania (Menu Auto - zobacz Samozapamiętanie odległości)
I REGULACJA SYSTEMU CHRONIĄCEGO PRZED PRZYTRZAŚNIĘCIEM
Po zamontowaniu automatyzmu i wykonaniu połączeń elektrycznych oraz zaprogramowaniu wszystkich żądanych funk-
cji należy wykonać proces samonauczania parametrów odległościowych oraz wyregulować próg zadziałania systemu
chroniącego przed przytrzaśnięciem (amperometryczny).
Przede wszystkim należy ustawić mechaniczne ograniczniki ruchu otwierania i zamykania:
- odblokować ręcznie skrzydło i przesunąć je do położenia całkowitego zamknięcia, ustawić mechaniczny ogranicznik
ruchu zamykania w położeniu kontaktu z wózkiem pociągnikiem i zablokować go.
- ustawić skrzydło w położeniu całkowitego otwarcia, ustawić mechaniczny ogranicznik ruchu otwierania w położeniu
kontaktu z wózkiem pociągnikiem i zablokować go.
Dla dodatkowych wyjaśnień należy skonsultować instrukcję obsługi załączoną wraz z siłownikiem przez producenta.
Teraz można przystąpić do wprowadzania do pamięci położenia otwarcia i zamknięcia:
Wejść do menu AUTO i wcisnąć przycisk <PGM>
Na wyświetlaczu cyfrowym pojawi się napis PUSH.
Wcisnąć ponownie przycisk <PGM>, rozpocznie się procedura samoregulacji i na wyświetlaczu cyfrowym pojawi się napis
PRG, podczas gdy wydawne zostają co najmniej 3 polecenia pełnego manewru.
Po zakończeniu procedury na wyświetlaczu cyfrowym pojawi się napis OK.
44
FUNKCJA
FUNKCJA
UWAGA:
SAMONAUCZANIE, POZIOMY
(OFF)
(OFF)
