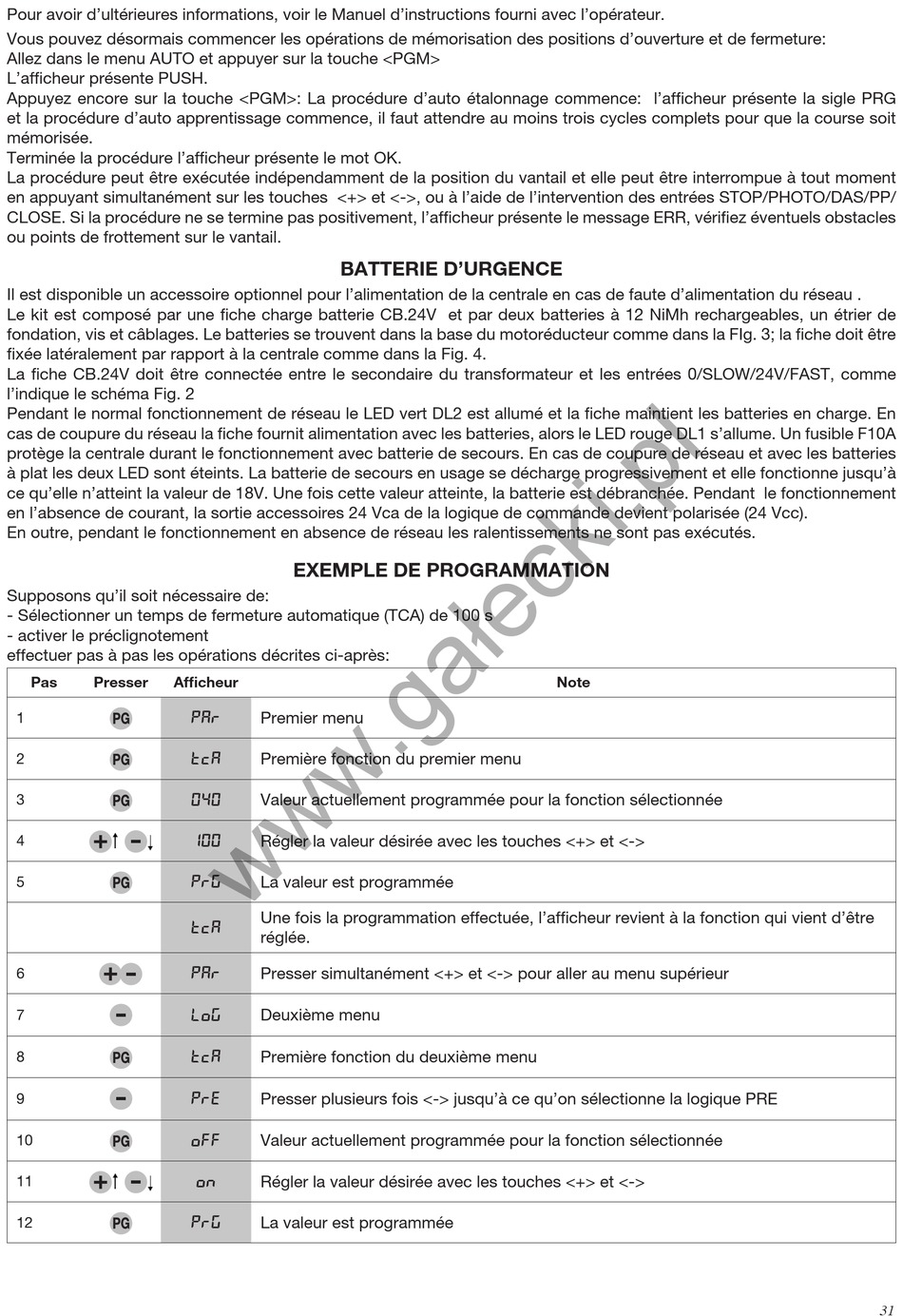

Pour avoir d'ultérieures informations, voir le Manuel d'instructions fourni avec l'opérateur.
Vous pouvez désormais commencer les opérations de mémorisation des positions d'ouverture et de fermeture:
Allez dans le menu AUTO et appuyer sur la touche <PGM>
L'afficheur présente PUSH.
Appuyez encore sur la touche <PGM>: La procédure d'auto étalonnage commence: l'afficheur présente la sigle PRG
et la procédure d'auto apprentissage commence, il faut attendre au moins trois cycles complets pour que la course soit
mémorisée.
Terminée la procédure l'afficheur présente le mot OK.
La procédure peut être exécutée indépendamment de la position du vantail et elle peut être interrompue à tout moment
en appuyant simultanément sur les touches <+> et <->, ou à l'aide de l'intervention des entrées STOP/PHOTO/DAS/PP/
CLOSE. Si la procédure ne se termine pas positivement, l'afficheur présente le message ERR, vérifiez éventuels obstacles
ou points de frottement sur le vantail.
Il est disponible un accessoire optionnel pour l'alimentation de la centrale en cas de faute d'alimentation du réseau .
Le kit est composé par une fiche charge batterie CB.24V et par deux batteries à 12 NiMh rechargeables, un étrier de
fondation, vis et câblages. Le batteries se trouvent dans la base du motoréducteur comme dans la FIg. 3; la fiche doit être
fixée latéralement par rapport à la centrale comme dans la Fig. 4.
La fiche CB.24V doit être connectée entre le secondaire du transformateur et les entrées 0/SLOW/24V/FAST, comme
l'indique le schéma Fig. 2
Pendant le normal fonctionnement de réseau le LED vert DL2 est allumé et la fiche maintient les batteries en charge. En
cas de coupure du réseau la fiche fournit alimentation avec les batteries, alors le LED rouge DL1 s'allume. Un fusible F10A
protège la centrale durant le fonctionnement avec batterie de secours. En cas de coupure de réseau et avec les batteries
à plat les deux LED sont éteints. La batterie de secours en usage se décharge progressivement et elle fonctionne jusqu'à
ce qu'elle n'atteint la valeur de 18V. Une fois cette valeur atteinte, la batterie est débranchée. Pendant le fonctionnement
en l'absence de courant, la sortie accessoires 24 Vca de la logique de commande devient polarisée (24 Vcc).
En outre, pendant le fonctionnement en absence de réseau les ralentissements ne sont pas exécutés.
Supposons qu'il soit nécessaire de:
- Sélectionner un temps de fermeture automatique (TCA) de 100 s
- activer le préclignotement
effectuer pas à pas les opérations décrites ci-après:
Pas Presser Afficheur
1
2
3
4
5
6
7
8
9
10
11
12
BATTERIE D'URGENCE

EXEMPLE DE PROGRAMMATION

Premier menu
PAR
Première fonction du premier menu
TCA
Valeur actuellement programmée pour la fonction sélectionnée
040
Régler la valeur désirée avec les touches <+> et <->
100
La valeur est programmée
PRG
Une fois la programmation effectuée, l'afficheur revient à la fonction qui vient d'être
TCA
réglée.
Presser simultanément <+> et <-> pour aller au menu supérieur
PAR
Deuxième menu
Log
Première fonction du deuxième menu
TCA
Presser plusieurs fois <-> jusqu'à ce qu'on sélectionne la logique PRE
Pre
Valeur actuellement programmée pour la fonction sélectionnée
OFF
Régler la valeur désirée avec les touches <+> et <->
ON
La valeur est programmée
PRG
Note
