3. Bedienung
3.1 Inbetriebnahme
Überströmventil durch langsames Aufdrehen
der Absperrventile in Betrieb nehmen.
Wichtig: Der maximal zulässige Druck an
der Arbeitsmembran des Stellantriebes darf
2 bar nicht überschreiten. Insbesondere bei
Inbetriebnahme bzw. beim Anfahren der An-
lage ist darauf zu achten, daß keine höheren
Druckstöße auftreten können.
3.2 Sollwerteinstellung
Das Einstellen des gewünschten Überström-
druckes (Vordruck) erfolgt durch Drehen des
Sollwertstellers (8).
Durch Rechtsdrehen (Uhrzeigersinn wird der
Überströmdruck erhöht und durch Linksdre-
hen vermindert.
Das auf der Vordruckseite angeordnete Ma-
nometer ermöglicht die Kontrolle des einge-
stellten Sollwertes.
3.3 Störungen
Weicht der Überströmdruck (Manometer auf
der Vordruckseite) stark vom eingestellten
Sollwert ab, so sollte zunächst Durchlaß der
Steuerleitung überprüft werden.
Bei anderen Ursachen wie beschädigter Sitz
und Kegel oder Undichtigkeit der Arbeits-
membran empfiehlt es sich, den Kunden-
dienst zu verständigen oder das Gerät zur
Reparatur zum Hersteller zu schicken.
Zur Wiederinbetriebnahme nach Kap. 3.1
vorgehen.
SAMSON AG ⋅ MESS- UND REGELTECHNIK
Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main
Postfach 10 19 01 ⋅ D-60019 Frankfurt am Main
Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07

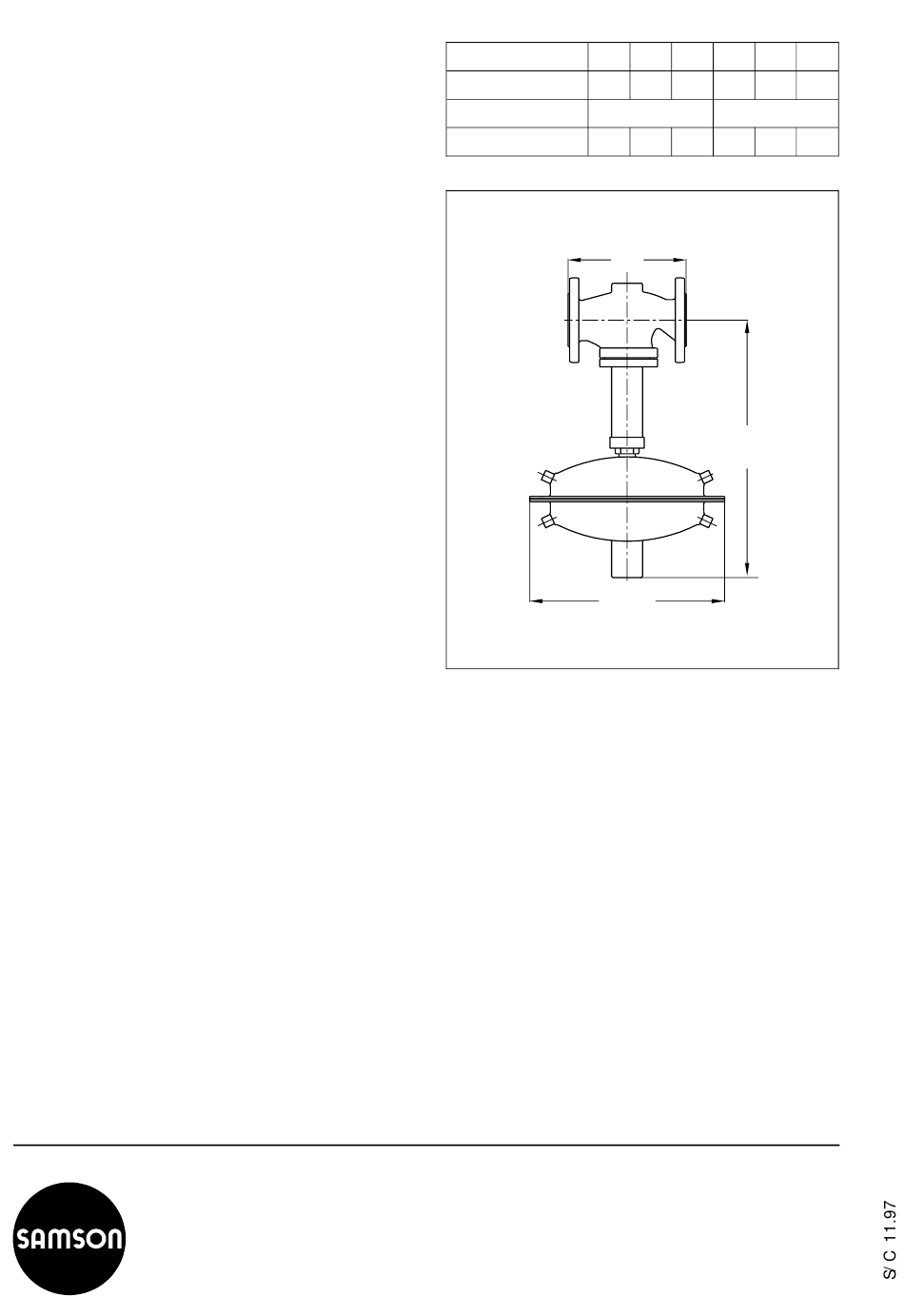

4. Maße in mm und Gewichte
Nennweite DN 15
Baulänge L 130 150 160 180 200 230
Bauhöhe H
Gewicht ca. kg 20
380
5. Rückfragen an den Hersteller
Bei Rückfragen wird um folgende Angaben
gebeten:
1. Typ und Nennweite des Überströmventiles
2. Auftrags- und Erzeugnisnummer
(auf dem Typenschild eingetragen)
3. Vordruck und Minderdruck
3
4. Durchfluß in m /h
5. Ist ein Schmutzfänger eingebaut?
6. Einbauskizze
20 25 32 40
405 460
21 22 26 28
L
H
EB 2510-1
50
30
