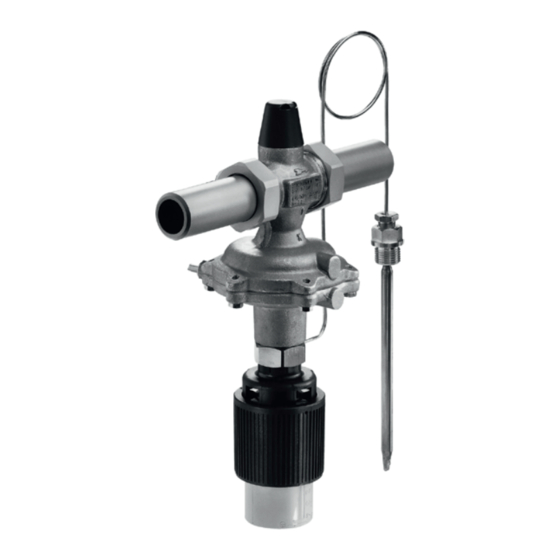

- Seite 1 Differenzdruck- und Temperaturregler mit Volumenstrombegrenzung Typ 2479/2430 K Sonderausführung DN 15 mit Differenzdruck-Sollwert Δp = 0,5 bar Bild 1 ⋅ Typ 2479/2430 K Einbau- und Bedienungsanleitung EB 3132-4 Ausgabe November 2000...
-
Seite 2: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise des Stellantriebes übertragen. Der hinter 1. Aufbau und Wirkungsweise der Drossel entstehende Minusdruck wirkt Der Regler besteht aus dem Stellventil mit über eine Bohrung im Ventilkegel auf die Drossel, Sitz und Kegel, dem Schließantrieb Minusseite der Stellmembran (6.1). mit Stellmembran und dem Thermostaten An der Stellmembran wird der von der Dros- mit Sollwertsteller, Verbindungsrohr und... - Seite 3 Aufbau und Wirkungsweise 6.2 6.1 Ventilgehäuse 8.3 Stellschraube Anzugsmomente Sitz 8.5 Blende (Drossel Pos. 10 Überwurfmutter 20 Nm Kegel Kuppelstange Kegelstange 10 Überwurfmutter Pos. 3 Kegelteil 70 Nm Stellfeder 20 Regelthermostat Stellantrieb 21 Feder Pos. 6.2 Schrauben 8 Nm 6.1 Stellmembran mit Membranteller 22 Sollwertsteller 6.2 Schrauben 23 Stellbalg...
-
Seite 4: Einbau
Abschluss des Ventiles be- hängt (Thermostat oben bis max. 110 °C einträchtigen können, sollte vor dem Regler Mediumtemperatur). ein Schmutzfänger (SAMSON Typ 1NI) ein- gebaut werden. Der normale Anschluss erfolgt über die bei- Der Einbau des Schmutzfängers muss so er-... -
Seite 5: Zusätzliche Montagearbeiten
Einbau 2.4 Zusätzliche Montagearbeiten Achtung: Um Korrosionsschäden vorzubeu- Es empfiehlt sich, vor dem Schmutzfänger gen, sollte beim Einbau des Fühlers und hinter dem Regler je ein Handabsperr- oder einer Tauchhülse unbedingt ventil einzubauen, um die Anlage zum Rei- darauf geachtet werden, dass nur nigen des Schmutzfängers oder bei Arbei- gleichartige Werkstoffe Verwen- ten am Regler abstellen zu können. -
Seite 6: Bedienung - Sollwerteinstellung
Bedienung – Sollwerteinstellung 3. Bedienung – Sollwerteinstellung 3.1 Sollwerteinstellung Temperatur Sollwert mit schwarzem Kunststoffring (Soll- 3.1 Sollwerteinstellung Volumen- wertsteller 22) unter Beobachtung des Ver- strom gleichsthermometers einstellen. Stufenloses Rechtsdrehen ergibt niedrigere, Von der Anlage her müssen alle Abnehmer Linksdrehen höhere Temperatur. geöffnet sein (minimaler Anlagenwider- stand). -
Seite 7: Störungen Und Ihre Beseitigung
Bedienung – Sollwerteinstellung Ist der Kegel beschädigt, so muss das kom- 4. Störungen und ihre Beseitigung plette Kegelteil erneuert werden. Schließt das Ventil nicht dicht, so können Sitz und Kegel verschmutzt oder durch na- 6. Zur Montage in umgekehrter Reihenfol- türlichen Verschleiß... -
Seite 8: Rückfragen An Den Hersteller
Maße in mm 5. Maße in mm Ø116 6. Rückfragen an den Hersteller Bei Rückfragen bitten wir um folgende An- gaben: Gerätetyp und Nennweite Erzeugnisnummer (auf dem Typenschild eingetragen) Druck vor und hinter dem Ventil Volumenstrom in m Ist ein Schmutzfänger eingebaut Einbauskizze EB 3132-4... - Seite 9 EB 3132-4...
